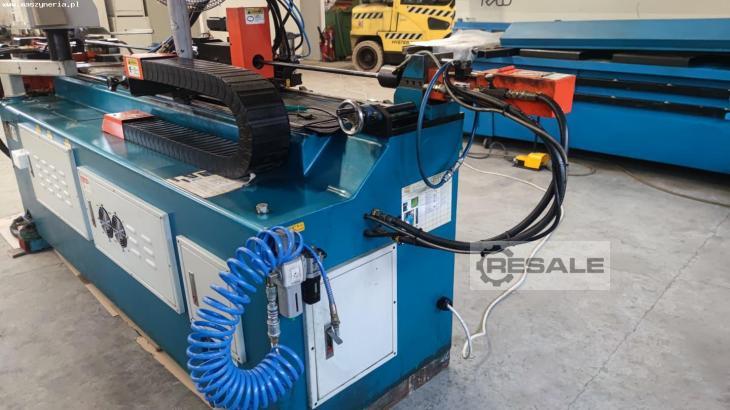

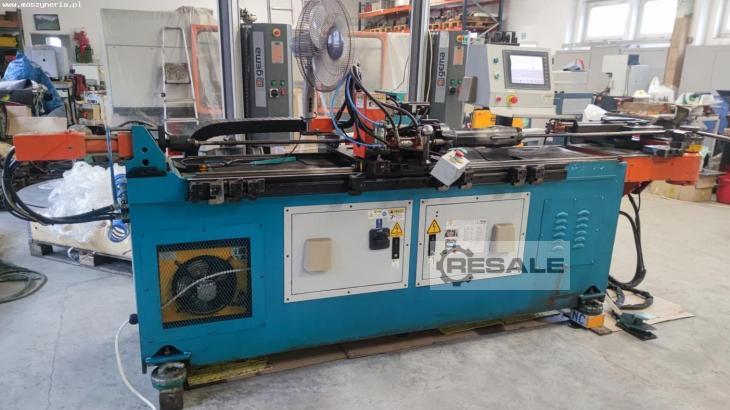

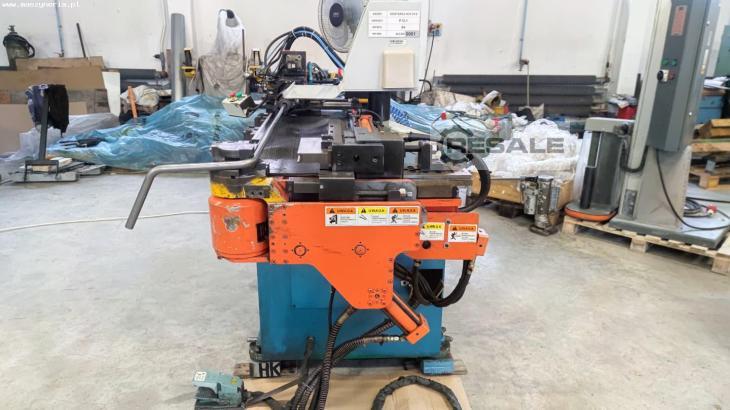

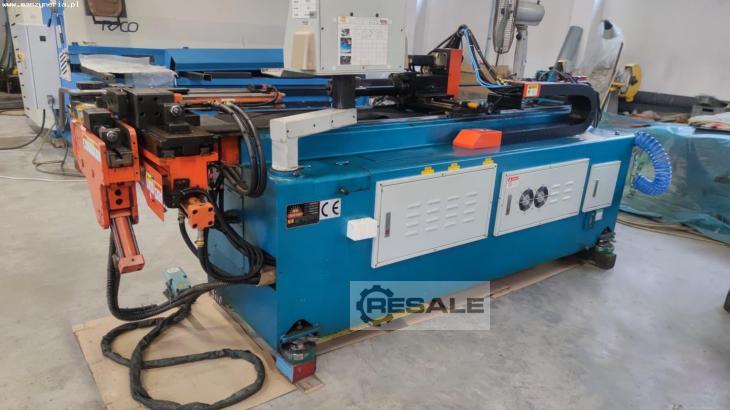

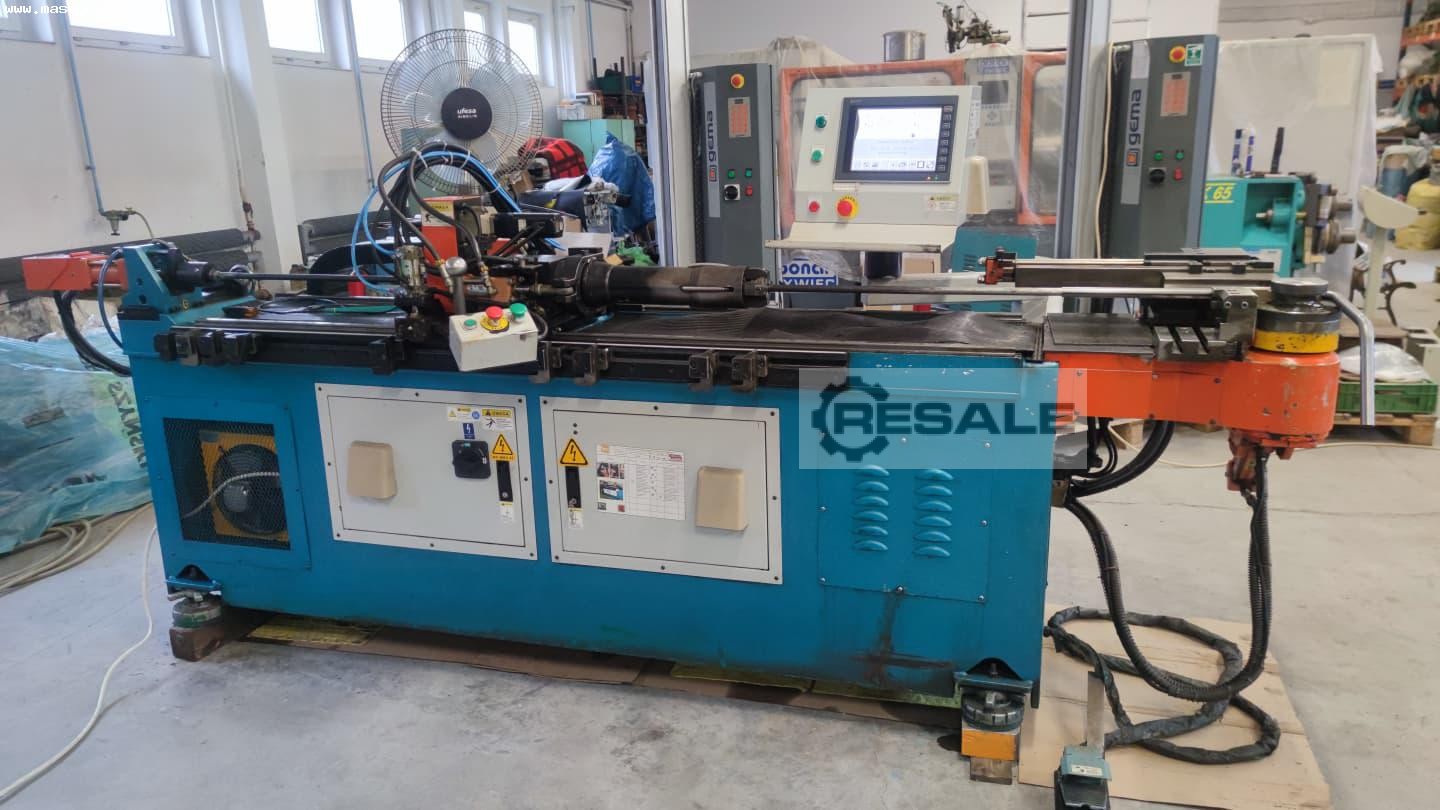

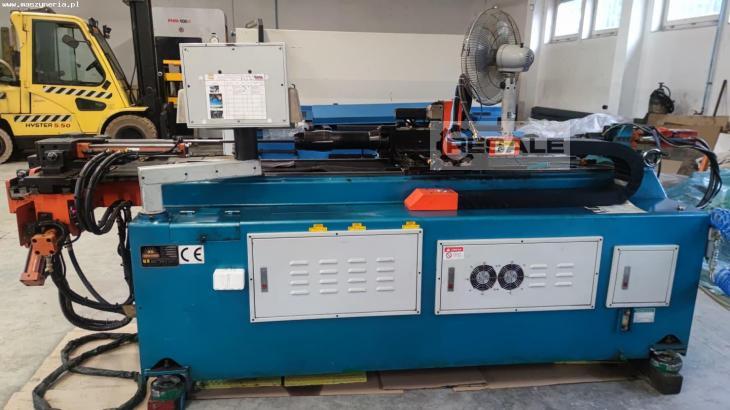

La macchina per piegatura di tubi e profili SHUZ TUNG NCR38B è stata
costruita nel 2008 a Taiwan dalla SHUZ TUNG MACHINERY INDUSTRIAL CO.,
LTD. La macchina, distinta per la sua alta precisione e facilità di
utilizzo, consente la piegatura e la formazione automatica degli archi
a partire da tubi o profili con diametro massimo di 38 mm. Tutti i
parametri di processo, comprese le forme più complesse, sono
programmati nel controller NC intuitivo con memoria per un massimo di
500 programmi di lavoro. La macchina per piegatura a mandrini NCR38B
è dotata di attrezzature, composte, tra l'altro, da stampi per tubi
con diametri di 16, 22 e 25 mm. Il peso totale della macchina è di
1500 kg.
Specifiche tecniche della macchina per piegatura tubi SHUZ TUNG
NCR38B
- Capacità di flessione: 38×2 mm
- angolo di flessione: 0-190
- raggio massimo di flessione: 170 mm
- lunghezza del mandrino: 1800 mm
- Velocità di flessione: 45/s
- velocità di rotazione: 240/s
- Accuratezza di piegatura: ±0,1
- Precisione dell'avanzamento: ±0,25 mm
- Accuratezza di rotazione: ±0,1
- potenza del motore principale: 8 CV
- Capacità del serbatoio dell'olio: 200 L
- Pressione di M51251405 lavoro: 100-150 kg/cm2
- pressione di rotazione dell'alimentatore: 30-50 kg/cm2
- pressione di alimentazione: 20-70 kg/cm2
- alimentazione: 3x 220 V; 50/60 Hz
- dimensioni (L x L x H): 3460 x 1060 x 1200 mm
- peso della macchina SHUZ TUNG NCR38B: 1500 kg
Equipaggiamento della macchina per piegatura TUNG SHUZ

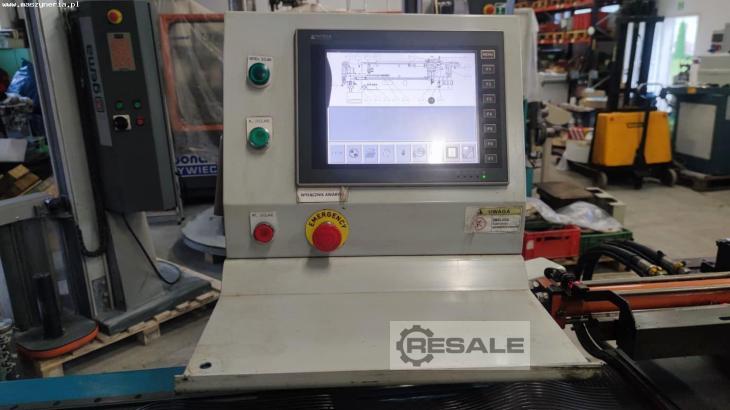

- pannello di controllo con controller NC

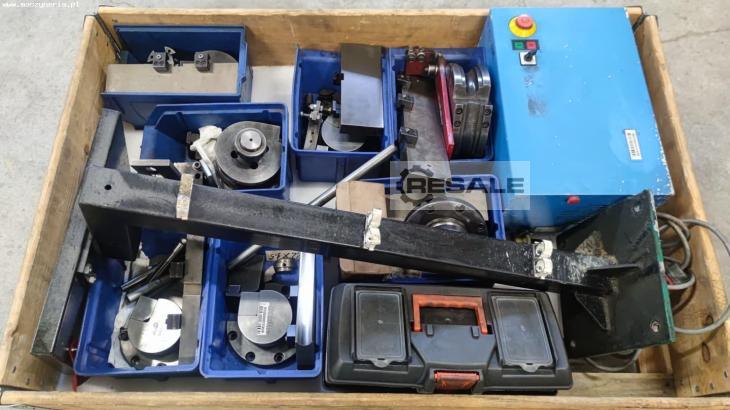

- Stampatura per tubi con diametri Fi 16 mm, Fi 22 mm, Fi 25 mm
- controllo dell'interruttore a piede
- DTR – Documentazione Tecnica e Operativa
