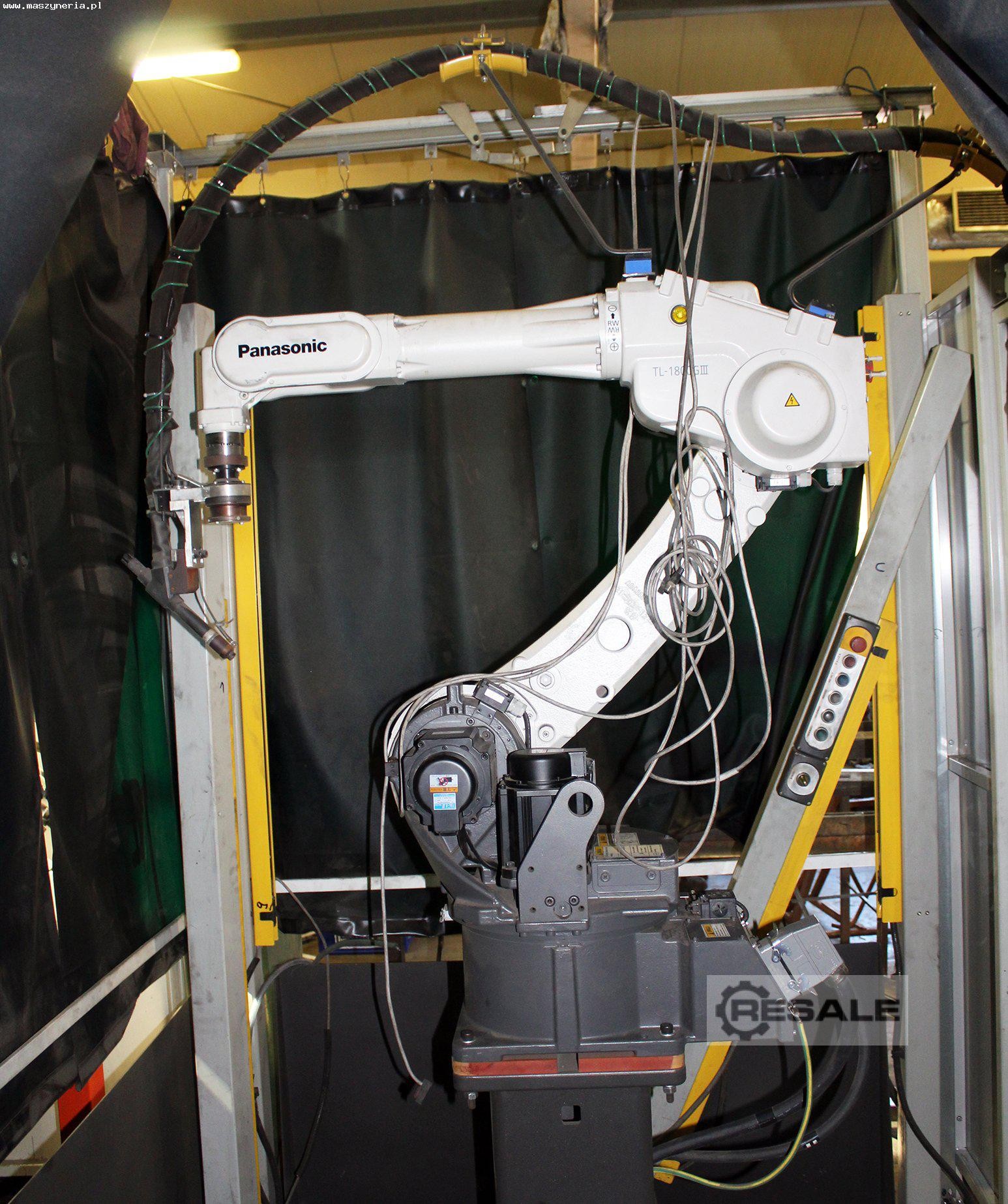

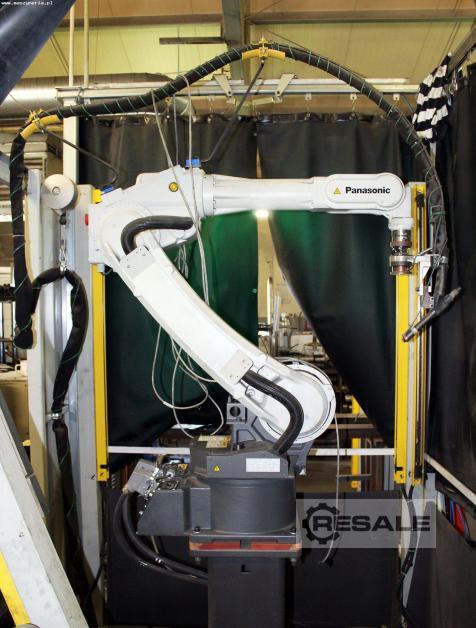

Il robot di saldatura PANASONIC TL-1800 GIII è stato costruito nel
2021 in Giappone da Panasonic Smart Factory Solutions Co., Ltd. La
macchina, che si distingue per l'elevata affidabilità e facilità
d'uso, è una scelta eccellente per la saldatura di precisione di
pezzi con il metodo TIG. Il suo design sottile, combinato con l'ampia
gamma di movimenti del braccio, consente un funzionamento libero in
tutte le posizioni, anche in luoghi difficili da raggiungere. Il

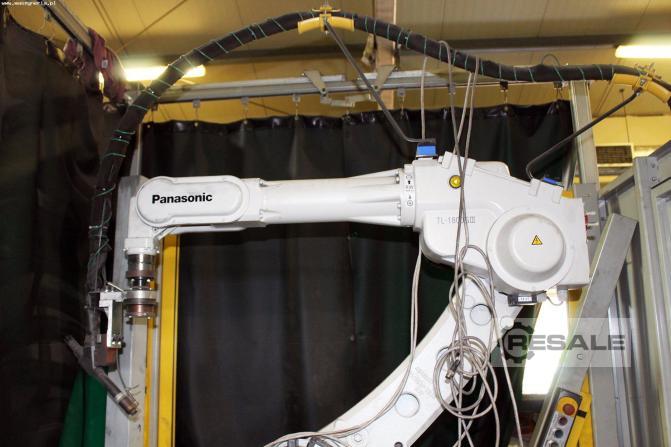

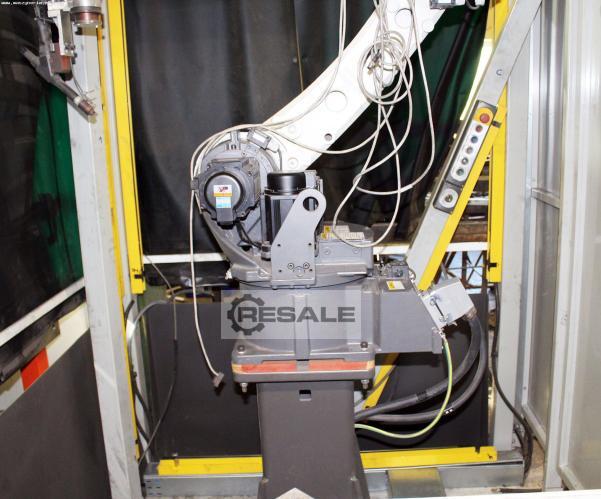

braccio robotico TL 1800 viene offerto insieme all'equipaggiamento,
che comprende un controller, un'unità di controllo portatile e una
saldatrice TIG. Il peso totale della macchina è di 215 kg.

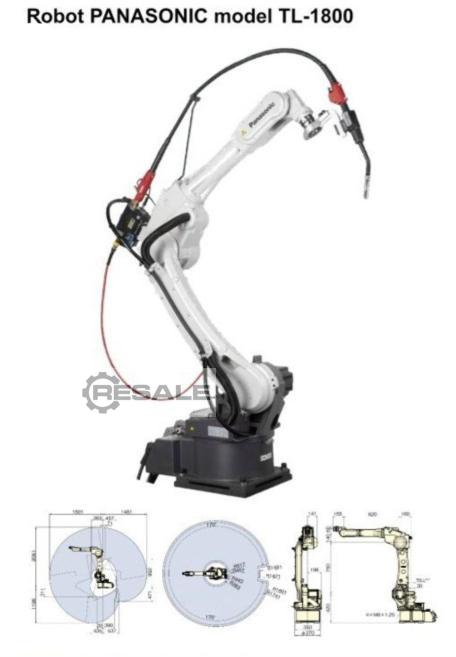

Specifiche tecniche del robot PANASONIC TL-1800 GIII
- numero di assi: 6
- Carico utile massimo: 8 kg
- Portata massima del braccio: 1801,8 mm
- Gamma di movimento degli assi del robot
Asse 1 (tronco rotante): ± 170
Asse 2 (braccio superiore): -90 / +165
Asse 3 (avambraccio): -80 / +210
Asse 4 (polso rotante): ± 270
Asse 5 (polso piegato): -160 / +95
Asse 6 (polso torcente): ± 400
- velocità di movimento dell'asse del robot
Asse 1 (tronco rotante): 195/s
Asse 2 (braccio superiore): 197/s
Asse 3 (avambraccio): 205/s
Asse 4 (polso rotante): 385/s
Asse 5 (polso piegato): 375/s
Asse 6 (polso con torsione): 624/s
- ripetibilità di posizionamento: ± 0,08 mm
- peso della macchina PANASONIC TL 1800: 215 kg
Dotazione del robot a 6 assi PANASONIC
Controllore PANASONIC G3
- Numero di assi controllabili: 6
- numero M51251405 di moduli I/O digitali: 40
- grado di protezione: IP 32
- memoria esterna: scheda SD, porta USB (2 pezzi)
- alimentazione: 3x 200 V; 50/60 Hz
- dimensioni (L x P x A): 553 x 550 x 680 mm
- Peso: 60 kg

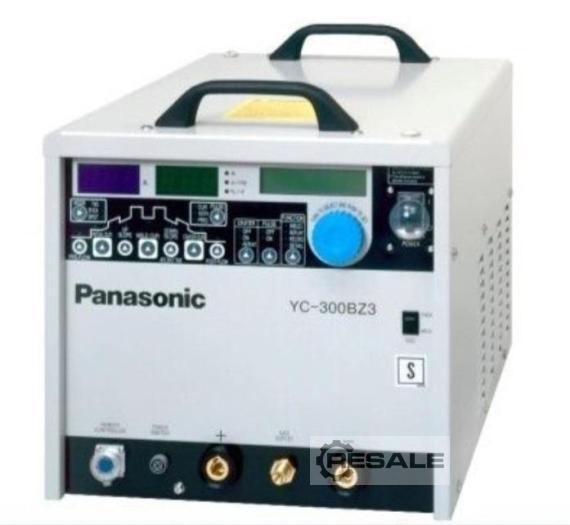

Sorgente di saldatura PANASONIC YC-300BZ3
- metodo di saldatura: TIG DC, TIG pulsato DC
- tensione: 400 VAC
- frequenza: 50/60 Hz
- potenza nominale: 11 kVA
- corrente di saldatura: 4-300 A
- ciclo di lavoro: 40%
- dimensioni (L x P x A): 380 x 510 x 410 mm
- Peso: 66 kg

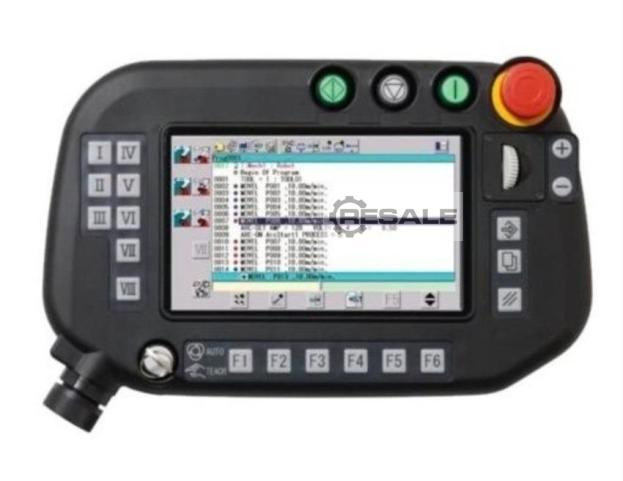

Unità di controllo portatile (pendente)
- Schermo LCD a colori da 7"
- 6 pulsanti separati per ogni asse
- memoria esterna: scheda SD, porta USB (2 pezzi)
