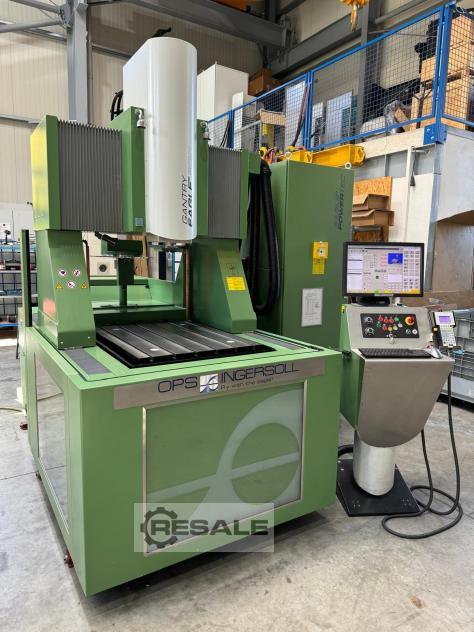

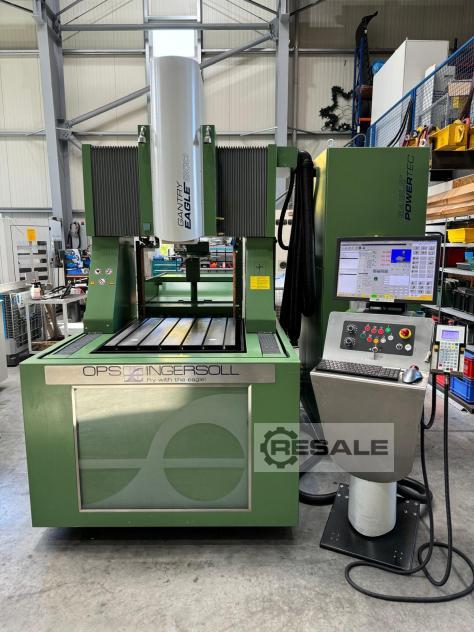

OPS Ingersoll Gantry 800 Eagle EDM a sinking a die ricondizionata –
tecnicamente e visivamente in condizioni ottime
La macchina è stata revisionata in modo completo e professionale
nella nostra azienda ed è in ottime condizioni, sia dal punto di
vista tecnico che visivo.
Durante la revisione, oltre il 70% della macchina fu smantellata.
Tutte le parti di usura rilevanti venivano accuratamente controllate e
sostituite se necessario, inclusi rulli a sfera e mandrini di
trasmissione. A questo seguì una misurazione geometrica completa, un
allineamento e un controllo aggiuntivo tramite un sistema di
misurazione laser.
Il piano della macchina e tutta la base sono stati puliti a fondo.
Tutte le pompe furono smontate, pulite e revisionate. Tutti i tubi,
inclusi quelli idraulici e quelli dell'aria compressa, sono stati
completamente rinnovati.
Inoltre, la macchina è stata completamente ridipinta e si presenta
visivamente in condizioni molto ordinate.
Il generatore e il sistema di controllo furono puliti e controllati
tecnicamente. Anche il condizionatore del generatore è stato pulito
per garantire un raffreddamento affidabile e un funzionamento
stabile.
Infine, la macchina è stata sottoposta a un ampio test EDM in
conformità con le specifiche di qualità e ispezione dell'OPS
Ingersoll.
La macchina è pronta per l'uso immediato ed è ideale per operazioni
produttive affidabili.
Dati tecnici:
OPS INGERSOLL GANTRY EAGLE 800
Ristrutturazione
Anno di costruzione 2013

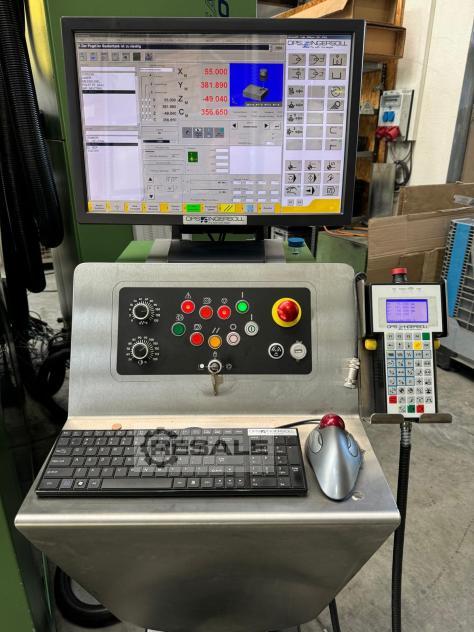

EAGLE Powertec PC/NC Controller 3060
Schermo da 22 pollici con funzionamento touch screen
Programmazione tecnologica Powertec MultiProg su PC/NC
Programmazione Rapida Powertec Easy Burn
Controller portatile multifunzionale Powertec
EDM manuale con portatile Powertec
EAGLE Powertec - Generatore di finitura fine PT 60, 60 M6318772
Ampere
Salto ad alta velocità max. 18.000 mm/min.
Corsa (X, Y, Z) 550 x 850 x 450 mm
Tavolo per la distanza / mandrino per elettrodi minimo 135 mm /
massimo 585 mm
Caricatore a dischi pick-up a 20 pieghe per cambia elettrodi
Contenitore di lavoro (L x D x H) 800 x 1.100 x 480 mm

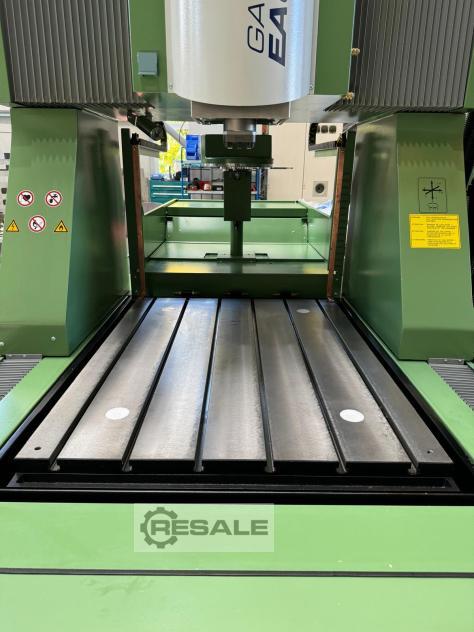

Tavolo da lavoro (L x P) 760 x 1.000 mm
Capacità di carico 2.000 kg
Carico massimo 200 kg
Dimensioni della macchina L x D x H 1.436 x 2.940 x 2.730 mm
Sistema integrato di filtro a cartuccia
Accessori:
Sistema di estinzione incendi a CO2
Sistema di serratura degli elettrodi EROWA ITS, Hirschmann o System 3R
(richiesta del cliente)
Funzione di Risparmio Energetico ECOTEC Operazione di Standby per
Gantry Eagle
Programmazione tecnologica Powertec multiprog su CD per stazione di
programmazione esterna
Germania
