ÍNDICE
C 200
Torno horizontal
GENERAL
Proyecto No.: 905493
Cantidad: 1 PCS.
Fabricante: INDEX
Tipo: C 200

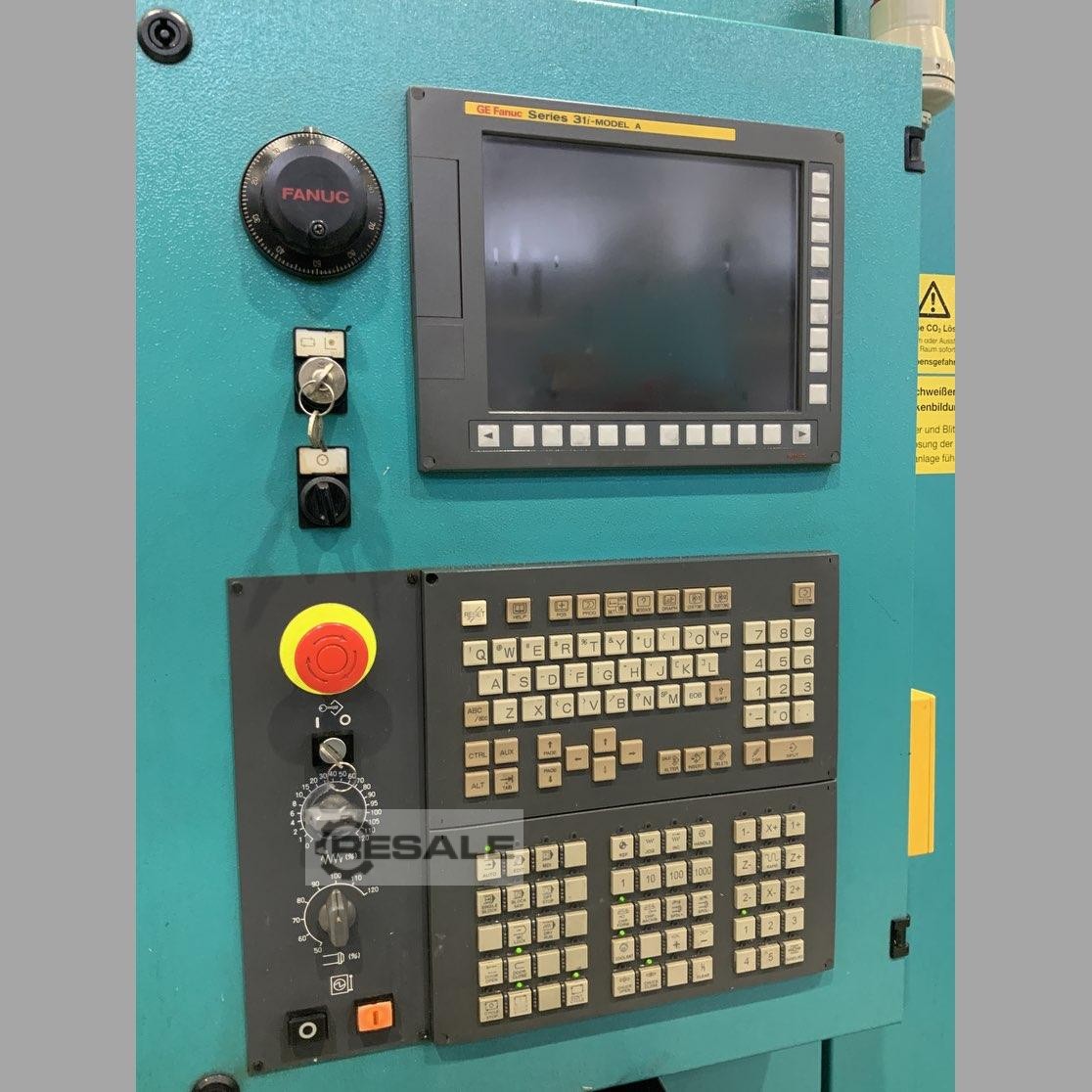

Control: Fanuc 31i MA
Año de fabricación: 2009
Condición: Máquina usada
Husillo aprox. (Hrs): 23200
Duración aproximada del programa (horas): 28742
DESCRIPCIÓN
GIRO
Diámetro máximo del mandril 160 mm
Velocidad máxima del husillo principal 5000 1/min
Máximo de potencia principal en ED 10-40/100% 32 kW
Par máximo del eje principal en ED 10-40/100% 190 Nm
Apertura del husillo, eje principal 65 mm
Tamaño de la brida del husillo Eje principal A2-6
Ejes en la unidad principal C
Cilindro de sujeción hueco en el eje principal
Velocidad máxima sub-husillo 5000 1/min
Subhusillo de potencia máxima en ED 10-40/100% 24 kW
Subhusillo de par máximo en ED 10-40/100% 190 Nm
Difusor de husillo Sub-Husillo 65 mm
Tamaño de la brida del husillo sub-husillo A2-6
Ejes en la unidad subhusal C/Z
Revólver arriba a la izquierda
Número de emisoras/alimentadas por 12/12
Portaherramientas en la torreta VDI 30
Transmisión de herramienta rápida 8000 1/min
Ejes en la torreta X/Y/Z
Recorrido en X/Y/Z 110/100/320 mm
Velocidad máxima de giro rápida en X/Y/Z 30/15/50 m/min
Revólver arriba a la derecha
Número de emisoras/alimentadas por 12/12
Portaherramientas en la torreta VDI 30
Transmisión de herramienta rápida 8000 1/min
Ejes en la torreta X/Z
Recorrido en X/Y/Z 110/-/320 mm
Velocidad máxima de recorrido rápido en X/Y/Z 30/-/50 m/min
Revólver en la parte inferior derecha
Número de emisoras/alimentadas por 12/12
Portaherramientas en la torreta VDI 30
Transmisión de herramienta rápida 8000 1/min
Ejes en la torreta X/Y/Z
OTROS EQUIPOS

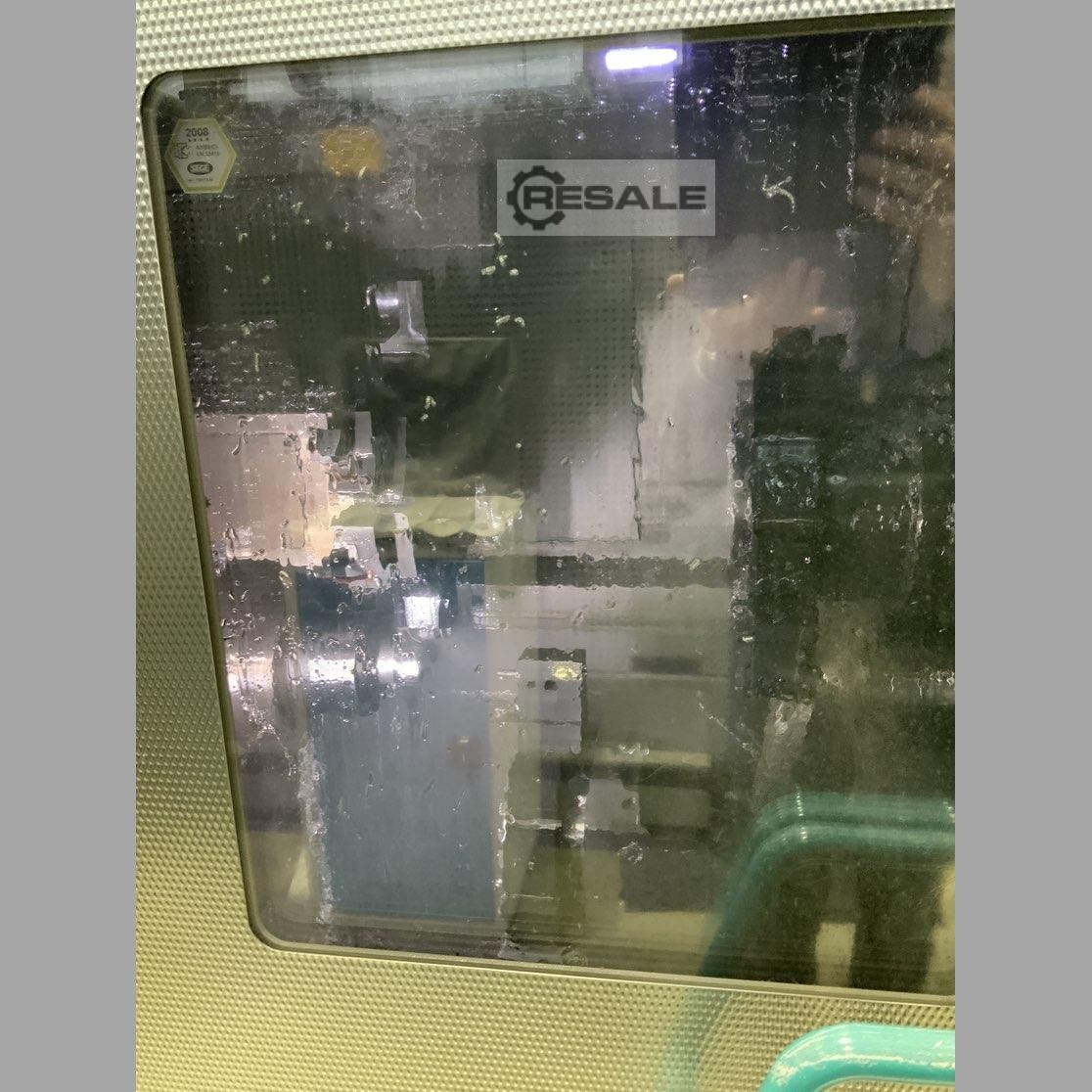

Revestimiento contra salpicaduras con área de trabajo completamente
encapsulada
Iluminación en la zona de trabajo
Preparación para el sistema central de extracción de aceite y
W6324990 emulsión

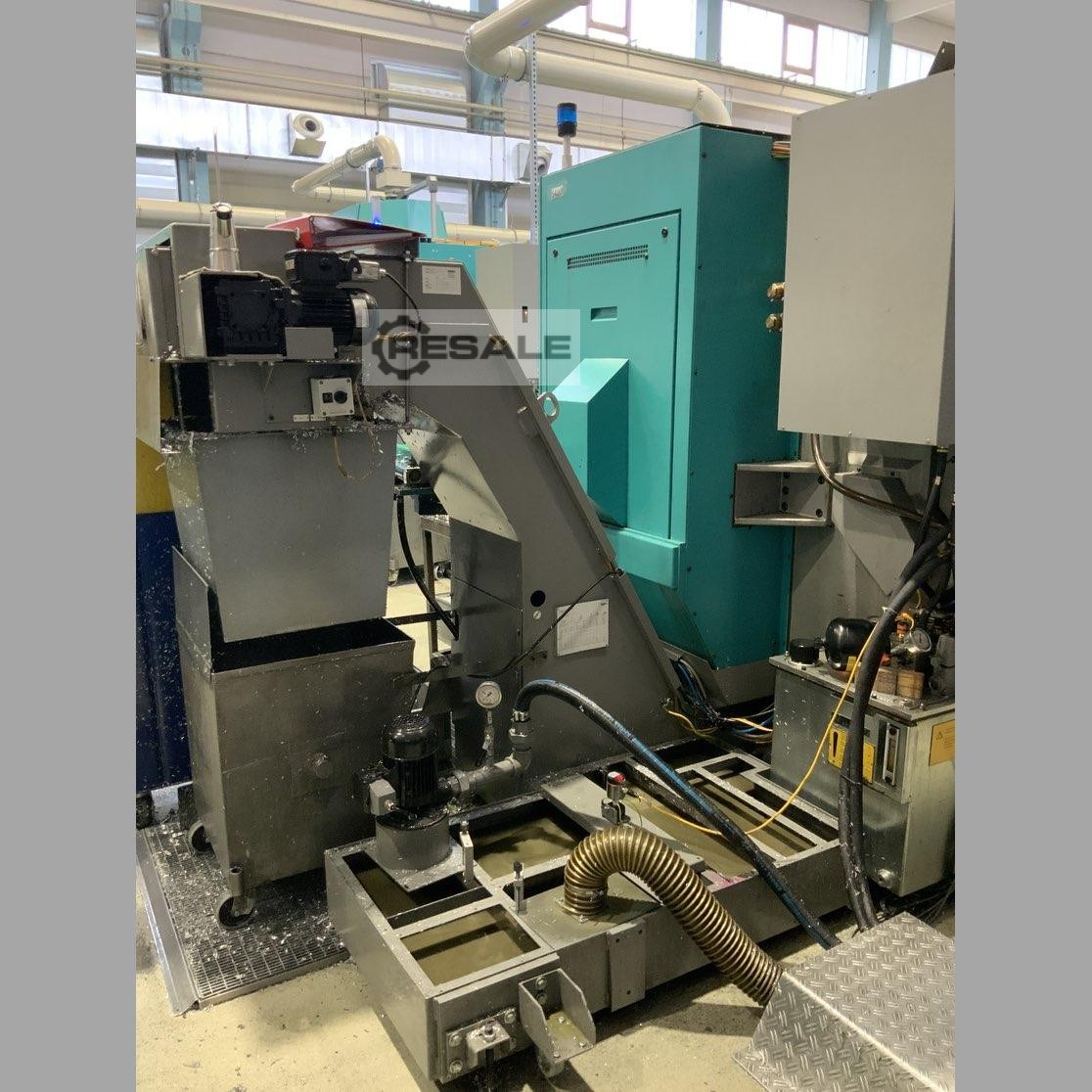

Cinta transportadora de astillas de bisagra
El motor funciona/era con aceite

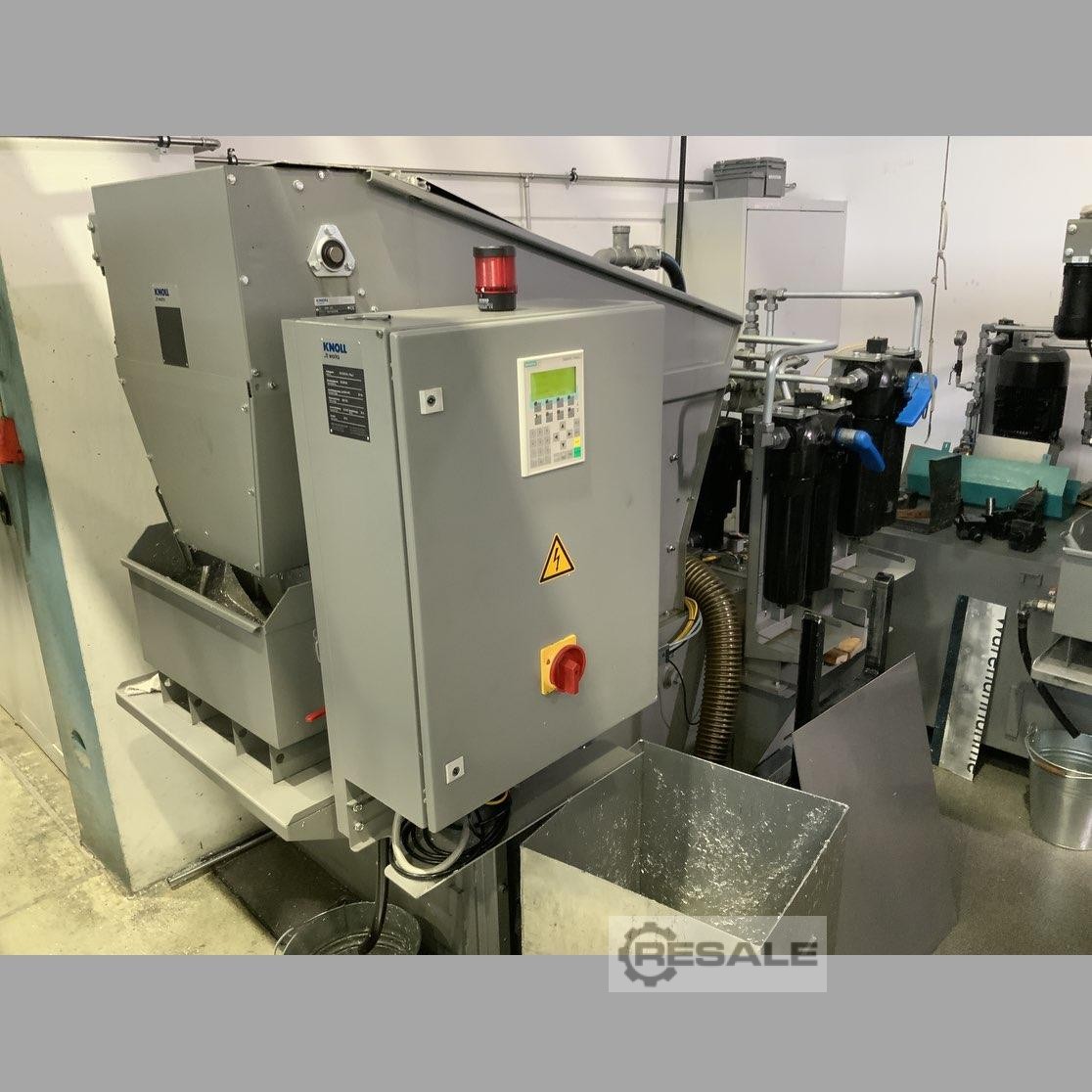

Dispositivo de refrigerante con filtro rotatorio de vacío

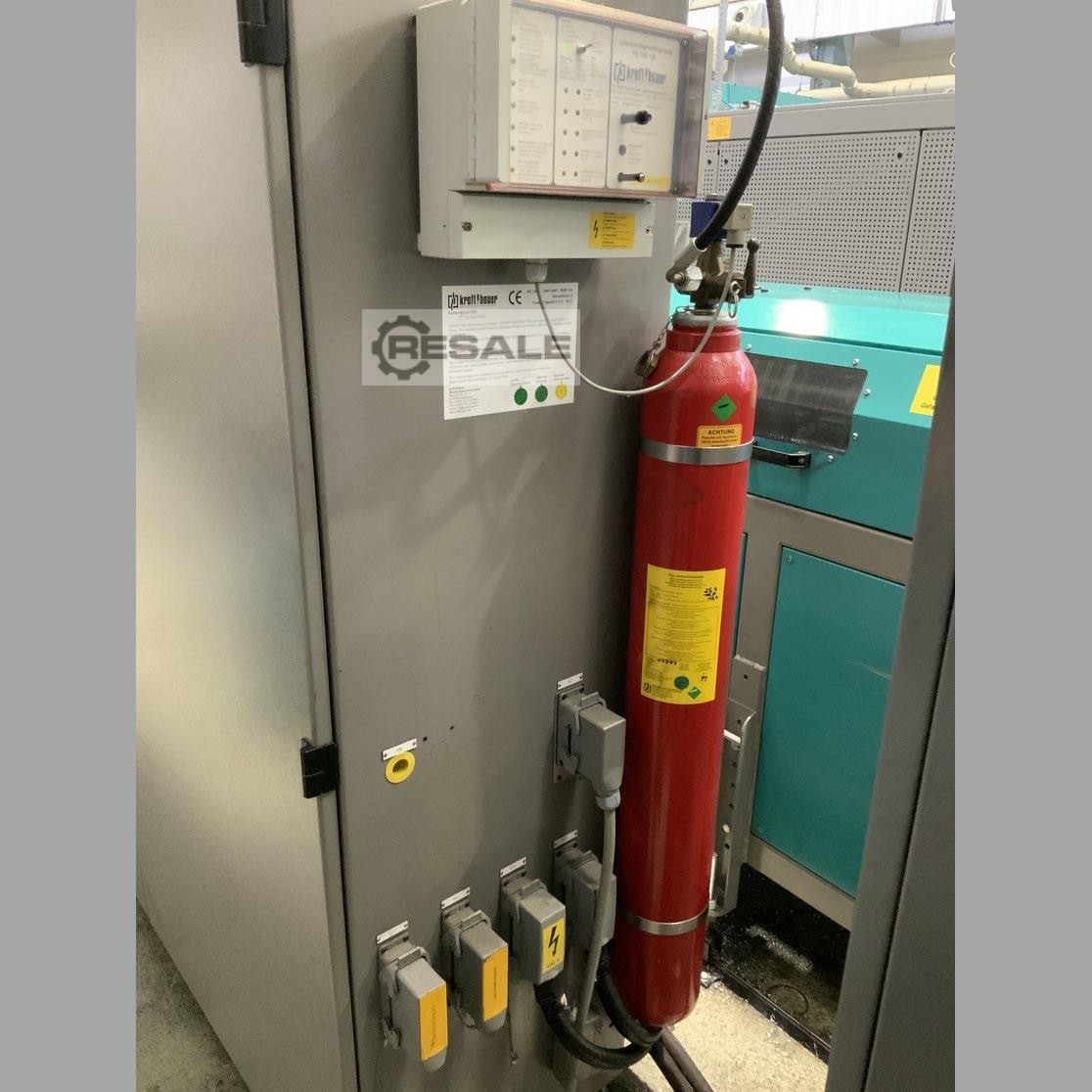

Sistema automático de extinción de incendios por CO2

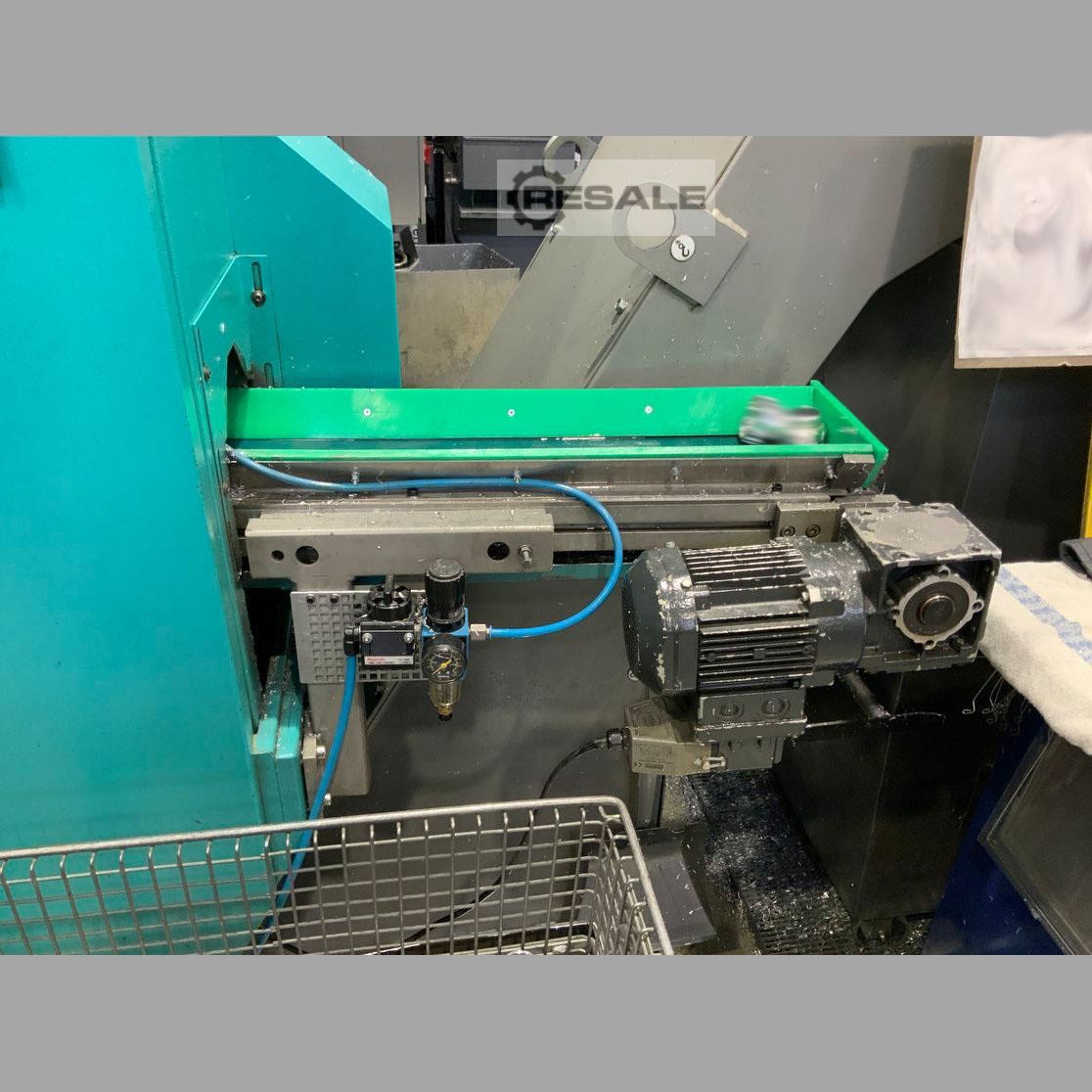

Banda de descarga de piezas
Dispositivo de eliminación de prefabricados

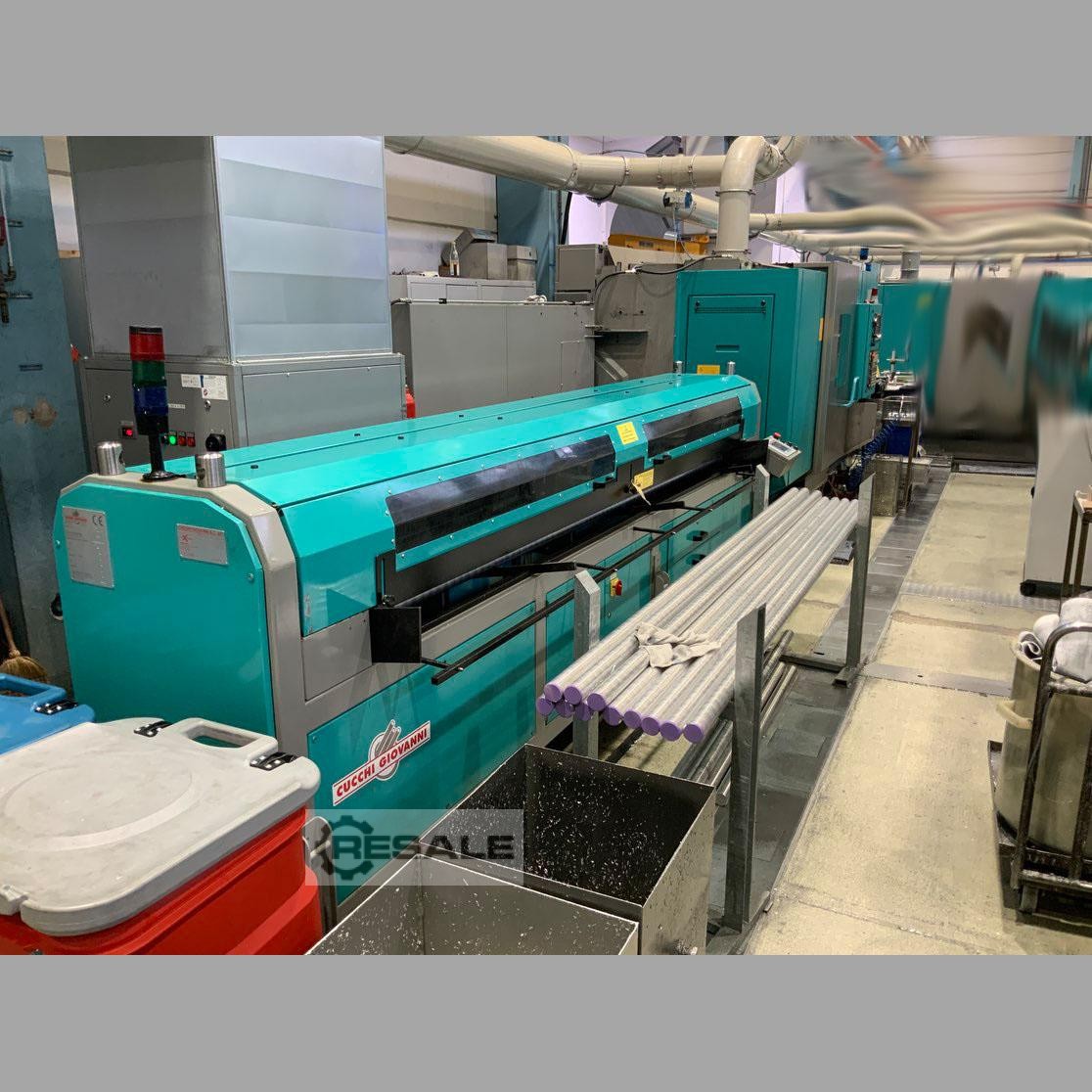

Alimentador/cargador de barra CUCCHI GIOVANNI
Diámetro máximo de la barra: 65 mm
Longitud máxima de la caña: 3000 mm
DATOS TÉCNICOS GENERALES
Consumo total de potencia: 72 kVA
Peso de la máquina: aprox. 9000 kg
NOTA
Hemos descrito el producto con el mayor cuidado posible. Sin embargo,
dado que esto no proviene de nuestra producción, los datos
mencionados y los detalles del equipo pueden variar. Por ello, le
pedimos que considere la descripción como no vinculante y que revise
los datos en detalle durante una inspección.
