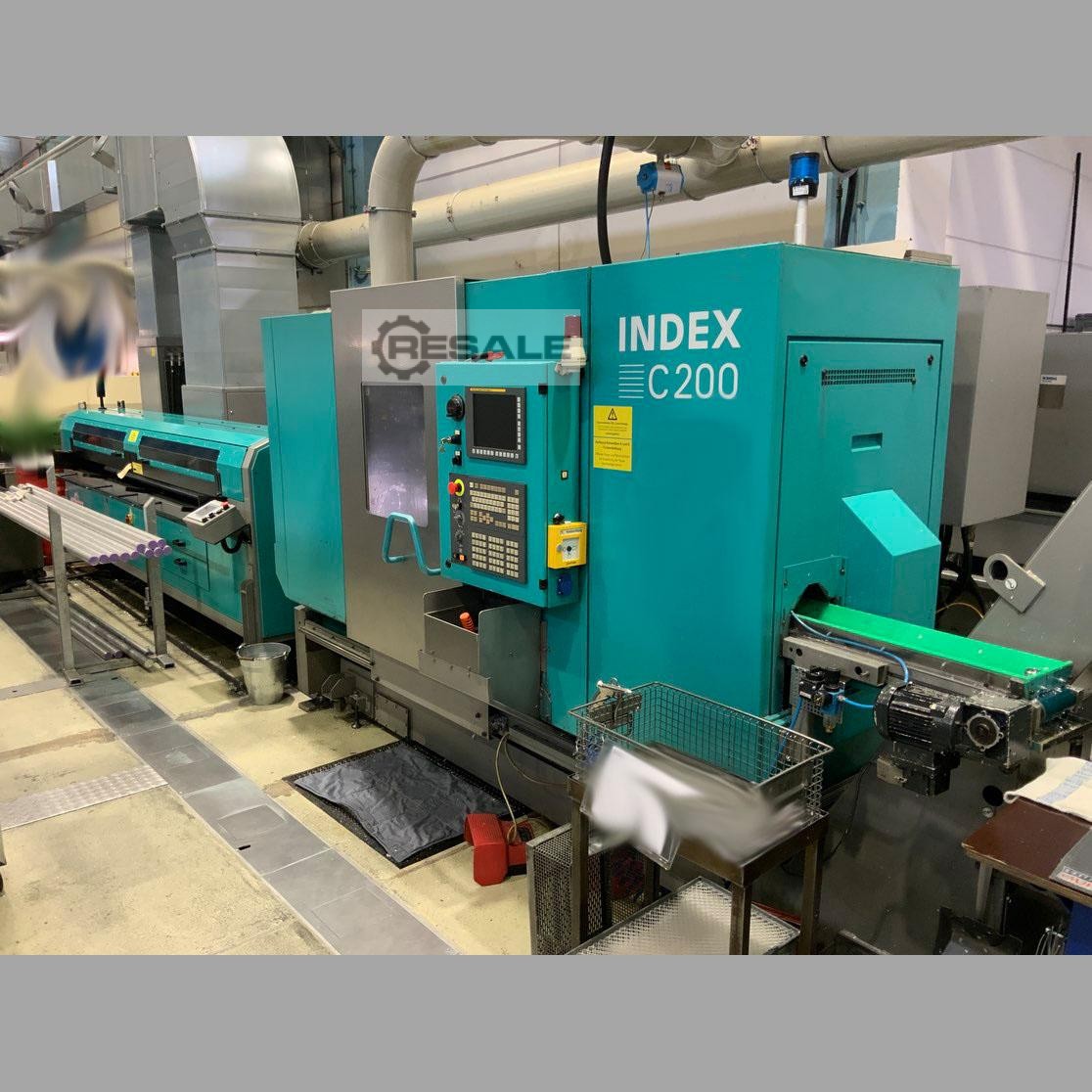

Centres CNC de tournage INDEX C 200

INDEX
C 200
Tour horizontal

GÉNÉRALITÉS

Projet n° : 905493
Quantité : 1 pièce.
Fabricant : INDEX
Type : C 200
Contrôle : Fanuc 31i MA
Année de fabrication : 2009
État : Machine d’occasion
Broche approximative (h) : 23200
Durée approximative du programme (heures) : 28742

DESCRIPTION

TOURNANT

Diamètre max. du mandrin 160 mm
Vitesse maximale de la broche principale 5000 1/min
Axe principale de puissance maximale à ED 10-40/100 % 32 kW
Couple maximal de la broche principale à ED 10-40/100 % 190 Nm
Axe d’ouverture de la broche : axe principal 65 mm
Taille de la bride de la broche Axe principal A2-6
Axes sur l’unité principale C
Cylindre de serrage creux sur la broche principale
Vitesse maximale sous-broche 5000 1/min
Sous-broche de puissance maximale à ED 10-40/100 % 24 kW
Sous-broche de couple max à ED 10-40/100 % 190 Nm
Sous-broche diffuseur de broche 65 mm
Taille de la bride de la broche Sous-broche A2-6
Axes sur l’unité sous-broche C/Z

Revolver en haut à gauche
Nombre de stations/alimentées par 12/12
Porte-outil dans la tourelle VDI 30
Entraînement à outil de vitesse 8000 1/min
Essieux dans la tourelle X/Y/Z
Débattement en X/Y/Z 110/100/320 mm
Vitesse maximale de rotation rapide en X/Y/Z 30/15/50 m/min

Revolver en haut à droite
Nombre de stations/alimentées par 12/12
Porte-outil dans la tourelle VDI 30
Entraînement à outil de vitesse 8000 1/min
Essieux dans la tourelle X/Z
Course en X/Y/Z 110/-/320 mm
Vitesse maximale de rotation rapide en X/Y/Z 30/-/50 m/min

Revolver en bas à droite
Nombre de stations/alimentées par 12/12
Porte-outil dans la tourelle VDI 30
Entraînement à outil de vitesse 8000 1/min
Essieux dans la tourelle X/Y/Z

AUTRES ÉQUIPEMENTS

Revêtement anti-éclaboussures avec zone de travail entièrement encapsulée
Éclairage dans la zone de travail
Préparation du système central d’extraction par brume d’huile/émulsion

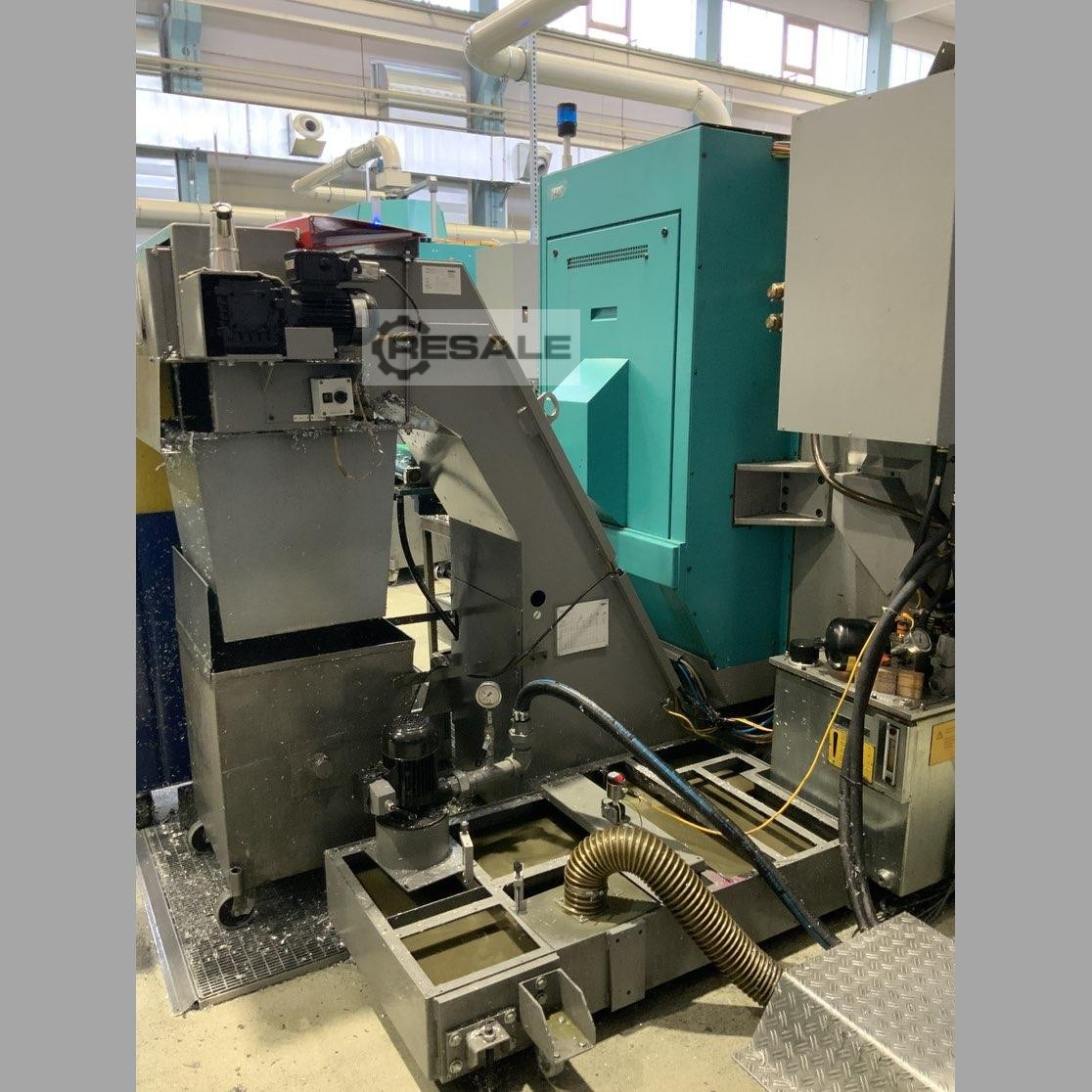

Convoyeur à puces à W6324990 bande W6324990 articulaire
Le moteur est/était alimenté avec de l’huile
Dispositif de refroidissement avec filtre rotatif à vide
Système automatique d’extinction au CO2

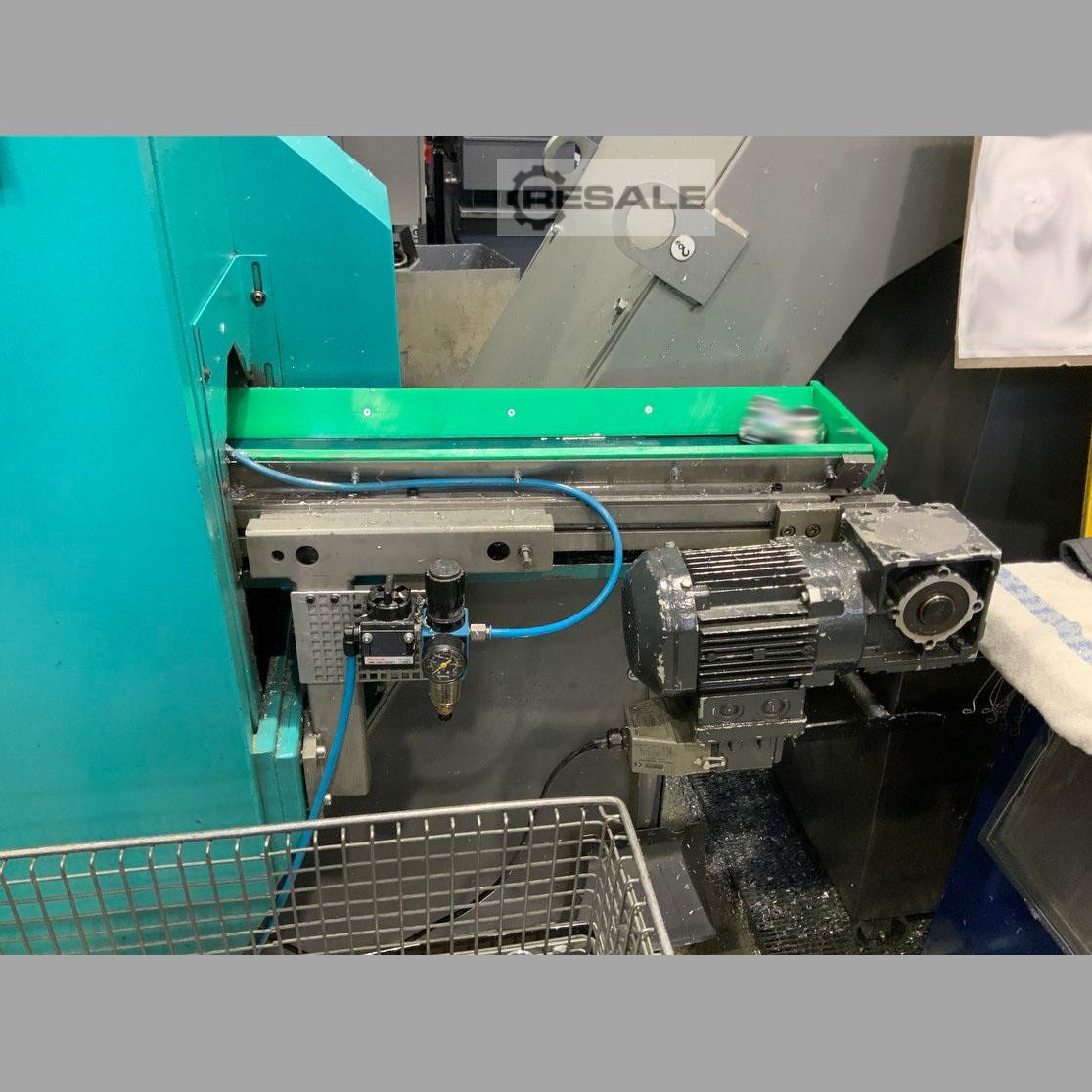

Ceinture de décharge des pièces
Dispositif de retrait préfabriqué

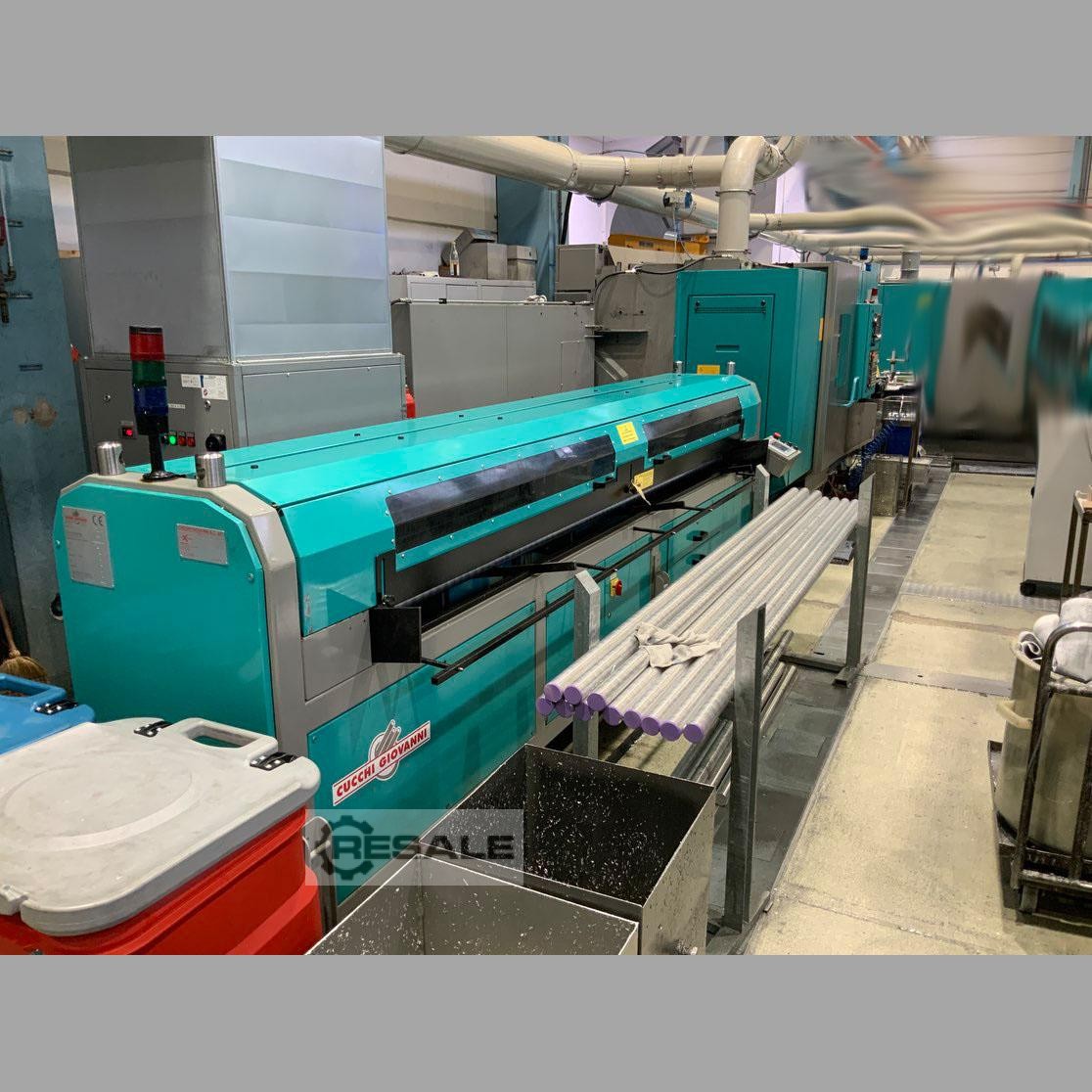

Alimentateur de barres/chargeur de barres CUCCHI GIOVANNI
Diamètre maximal de la barre : 65 mm
Longueur maximale de la tige : 3000 mm

DONNÉES TECHNIQUES GÉNÉRALES

Puissance totale requise : 72 kVA
Poids de la machine : environ 9000 kg

NOTE

Nous avons décrit le produit nommé avec le plus grand soin possible. Cependant, comme cela ne provient pas de notre production, les données mentionnées et les détails de l’équipement peuvent différer. Nous vous demandons donc de considérer la description comme non contraignante et de vérifier les données en détail lors d’une inspection.
