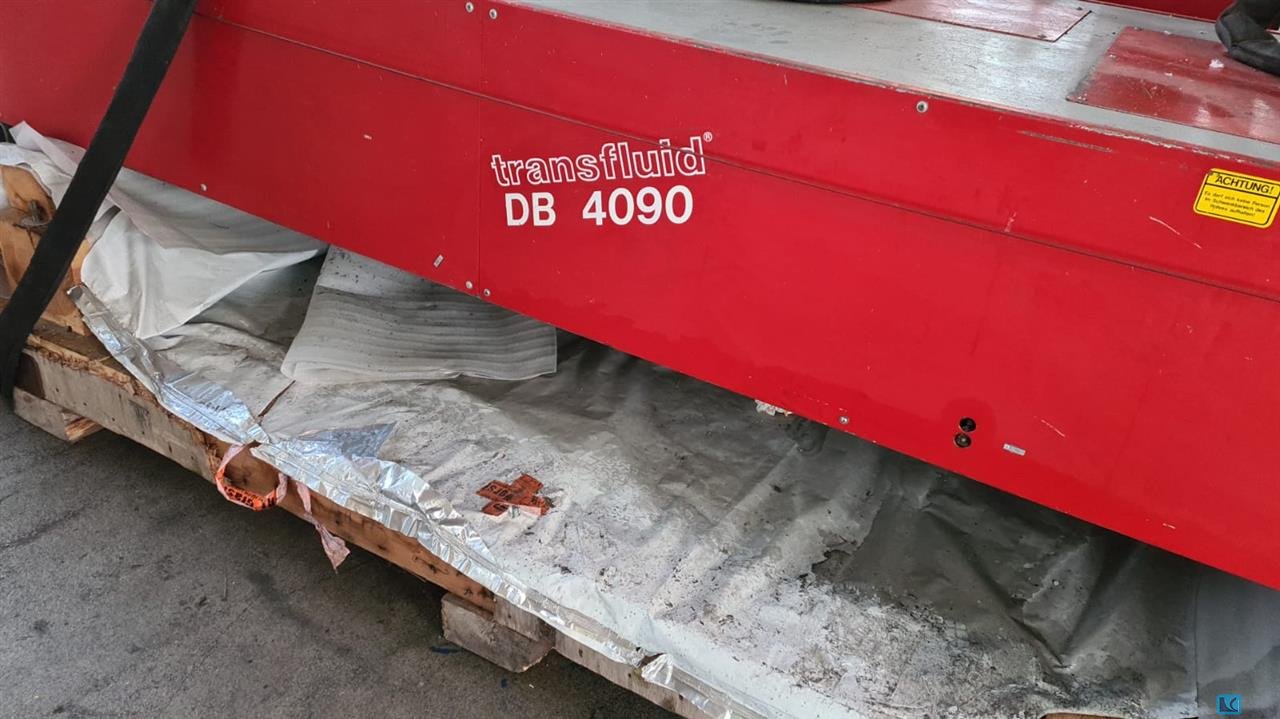

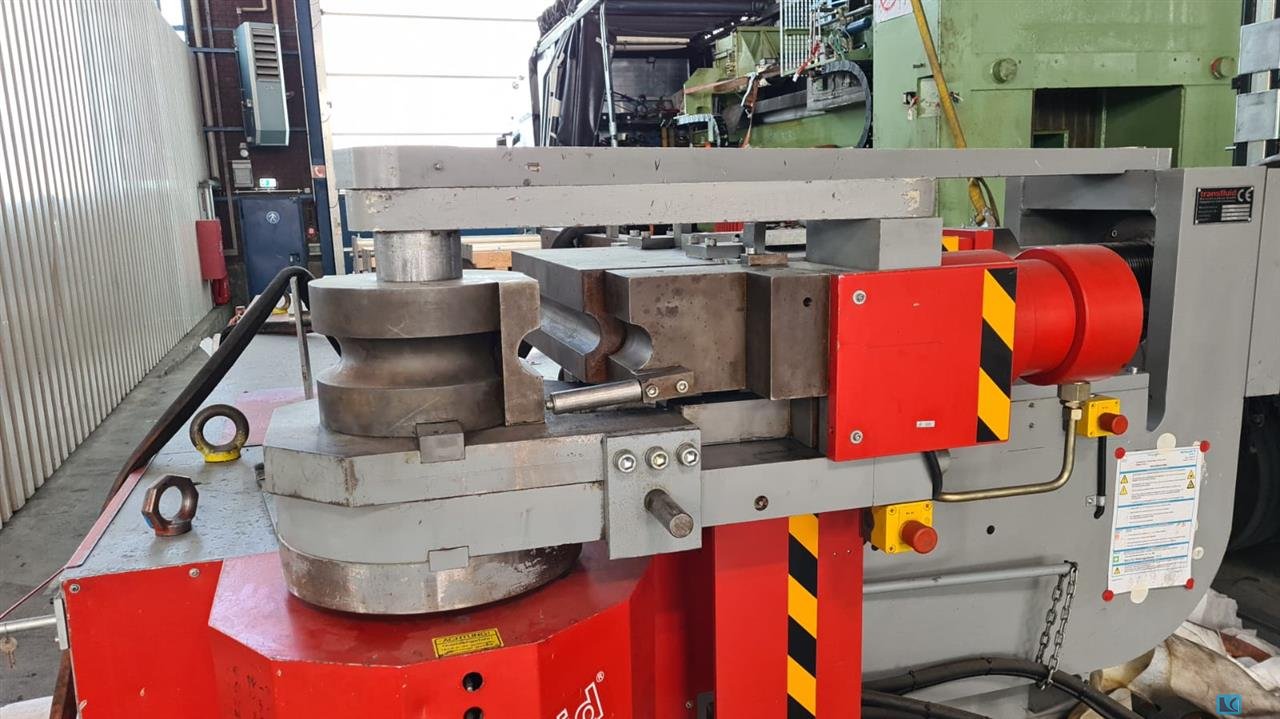

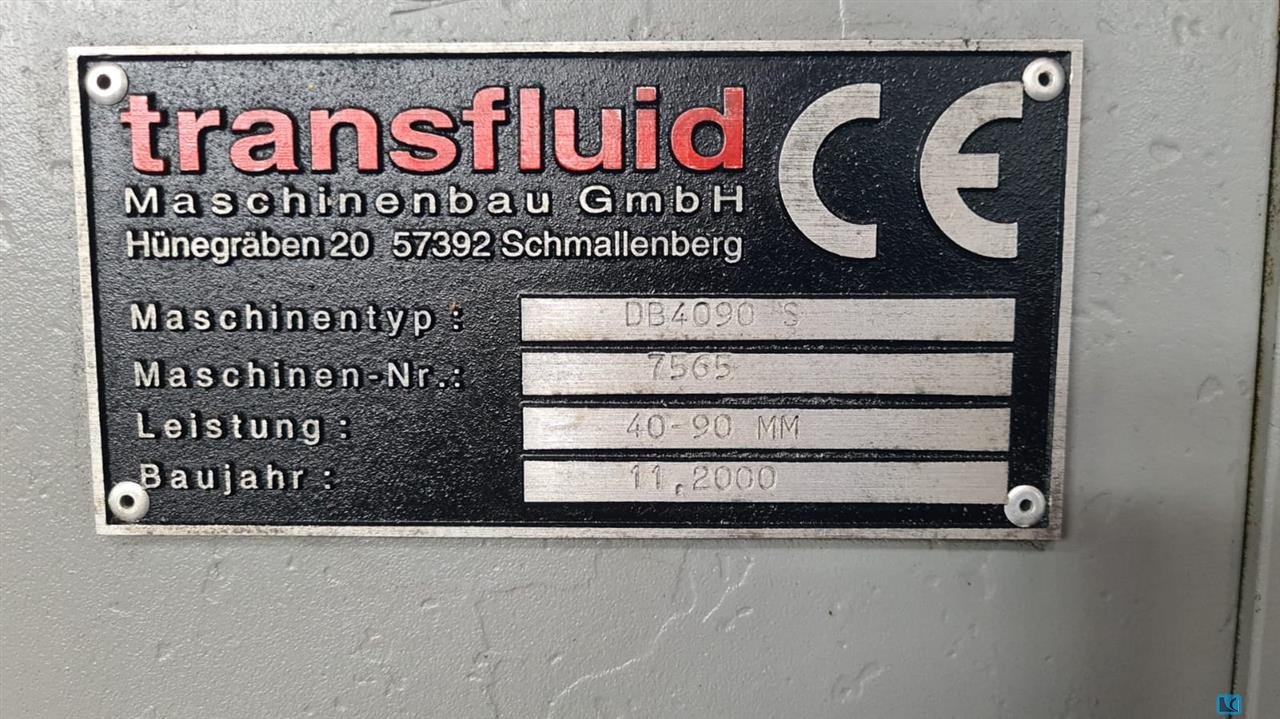

tube diameter:40-90 mm wall strength:20 mm weight of the machine ca.:11 t dimensions of the machine ca.:4 x 1,6 x 1,35 m bending radius max.:270 mm This machine is a mandrel bending machine that was designed exclusively for the production of pipe bends with pipes of 40 mm ? 90 mm outer diameter with a maximum wall thickness of 20 mm or for processing solid materials up to 70 mm outer diameter (max. section modulus 64.7 cm³) and is therefore intended only for this purpose. Scope of delivery, machine equipment, basic equipment ? Pipe length/usable length for mandrel bending: 3000 mm ? Radius range max. 270 mm ? Bending height 1050 mm ? Electro-hydraulic drive ? Clockwise bending direction ? With hollow shaft to achieve small radii ? Counter bearing rotates ? Rotates up to 180 degrees with a maximum tool radius of 270 mm ? Forward movement controlled via hydraulic cylinder with pressure va ...
tube: 6000 mm tube diameter: 42 x 3,0 mm wall strength: 3,0 mm bending radius min.: 150 mm total power requirement: 5,5 kW weight of the machine ca.: 1,2 t dimensions of the machine ca.: 7500 x 1.400 x 1.300 m Round steel tube: up to Ø 42 × 3.0 mm Round stainless steel tube: up to Ø 42 × 2.0 mm Square tube: 25 × 2.5 mm Max. section modulus: 4.1 cm³ Bending angle: up to 180° + 10° overbending Bending time at 90°: 2.7 sec. (forward stroke) Longitudinal feed speed: 450 mm / 1.5 sec. Rotary positioning speed at 90°: 1.0 sec. Repeatability of bending axis: ± 0.2° Controlled length tolerance: ± 0.3 mm Controlled rotation tolerance: ± 0.2° Tube loading length / usable length for mandrel bending: 4,100 mm Max. radius range: 150 mm Bending height: 850 mm Free-standing bending head: 850 mm long Bending axis drive: electro-hydraulic Rotation and length positioning: automatic via gear ...
tube diameter: 60 mm wall strength: 6 mm bending radius min.: 180 mm total power requirement: 5,5 kW weight of the machine ca.: 1300 t dimensions of the machine ca.: 3500 x 1250 x 1300 m Description: Round tube steel (S235): 60.0 x 6.0 mm Round tube stainless steel (S 355): 60.0 x 4.0 mm Square tube steel: 50 x 50 x 4.0 mm Rectangular tube steel: 60 x 40 x 2.0 mm max. usable length: 3048 mm Bending speed: 10°/sec including tools (see photos) Mandrel is no longer available, can be retrofitted The data for this ad was created with ModulMWS - the software solution of LogoTech oHG.
tube diameter: 4-28 mm wall strength: / mm bending radius min.: 1,5 x D - 2,0 x D mm control: Siemens LOGO delivery rate: 4,5 l/min bending angle max. +/-: 190 ° nominal pressure: 250 bar operating pressure: 3095 bar delivery rate: 4,5 l/min total power requirement: 1,5 kW Tube diameter: 4 – 28 mm Wall thickness: on request Minimum bending radius: 1.5 × D – 2.0 × D Control system: Siemens LOGO! Hydraulic flow rate: 4.5 l/min Max. bending angle: ±190° Rated pressure: 250 bar Operating pressure: 3,095 bar Total power requirement: 1.5 kW Additional Information Hydraulic cylinder drive with roller chain transmission. The data for this ad was created with ModulMWS - the software solution of LogoTech oHG.
używany
tube diameter: 40-168 x10,0 mm wall strength: . mm bending radius min.: ohne Rohr 190 mm voltage: 380 V operating pressure: 200 bar total power requirement: . kW weight of the machine ca.: 22 t dimensions of the machine ca.: 7,50x2,8x1,6 ( 30 m²) m The tech. Data are manufacturer or operator information and therefore non- binding. We reserve the right to prior sale, Our terms and conditions of sale apply exclusively. About us More than 400 of our own machines in stock Over 15,000 m² of storage space, 70 t crane capacity More than 10,000 items and accessories for your workshop If you are interested in selling machines, production lines, or your business, please contact us. You can find further offers on our website. Tours are possible by appointment. We look forward to your visit. Your Markus Hirsch Team The data for this ad was created with ModulMWS - the software solution of LogoT ...
używany
tube diameter: . mm wall strength: 15 St52 und Edelstahl mm bending radius min.: 6-120 mm bending angle max.: 150 ° weight of the machine ca.: 1,7 Kg dimensions of the machine ca.: 2000x2000x1300 m The tech. Data are manufacturer or operator information and therefore non-binding. We reserve the right to prior sale, Our terms and conditions of sale apply exclusively. About us More than 400 of our own machines in stock Over 15,000 m² of storage space, 70 t crane capacity More than 10,000 items and accessories for your workshop If you are interested in selling machines, production lines, or your business, please contact us. You can find further offers on our website. Tours are possible by appointment. We look forward to your visit. Your Markus Hirsch Team The data for this ad was created with ModulMWS - the software solution of LogoTech oHG.
Zakres wydajności: 20mm-60mm, max. kąt gięcia: 180+10, max. promień gięcia: 150mm, długość efektywna: 3048mm, wysokość gięcia: 1050mm, max. moduł przekroju: 12,1cm³, tolerancja gięcia: +/-0,1, ciśnienie robocze: 200bar, moc przyłączeniowa: 4kW, wymiary maszyny X/Y/Z: ok. 2000mm/900mm/1200mm, waga: ok. 500kg. Dostępna dokumentacja. Możliwa jest wizja lokalna.
- Obszar roboczy rura stalowa do 30 mm x 2 mm - Obszar roboczy rur ze stali nierdzewnej do 30 mm x 1,5 mm - Długość przedłużenia rury 2 000 mm - Kąt gięcia do 180 + 10 przegięcia - Automatyczna sekwencja gięcia (gięcie, skręcanie, wzdłużne) - Sterowanie CNC - Komputer wejściowy z oprogramowaniem Transpro V2 + pakiet Tanspro V2 (wskazanie poprzedniego właściciela) - Wyzwalanie funkcji za pomocą przełącznika ręcznego - Kierunek gięcia zgodnie z ruchem wskazówek zegara - Maksymalny zakres promienia 125 mm mm -Automatycznie. Smarowanie trzpienia - Skaner laserowy do obszaru bezpieczeństwa - W zestawie używane narzędzie do rur ze stali nierdzewnej 1 mm 15, 18, 22, 28 mm Promień gięcia 1,5 D (różne wygładzacze zmarszczek, trzpienie
- Rura okrągła stalowa DM 6 – 42 x 5 mm - Rura okrągła ze stali nierdzewnej DM 6 – 42 x 3 mm - Długość wciskania rury max. 6.000 mm - Programowalny sterownik logiczny do 20 kątów - Cyfrowy wyświetlacz przemieszczenia wzdłużnego - Cyfrowy wyświetlacz skrętu - Programowalne, przewidujące wycofanie trzpienia - System smarowania trzpienia za pomocą pompy ręcznej - Pojemnik wygładzający zmarszczki - Prędkość gięcia max. 13/s - Kąt gięcia do 180 + 10 ugięcia - Posuw ręczny - Skręcanie ręczne - Właściwy kierunek gięcia - Promienie od 1,5 D - W zestawie narzędzie do gięcia: - DM 12 mm - promień 36 mm ) / DM 15 mm - promień 37,5 mm - DM 18 mm - promień 36 mm - DM 22 mm, promień 44 mm z trzpieniem - DM 42 mm, promień 44 mm z trzpieniem
