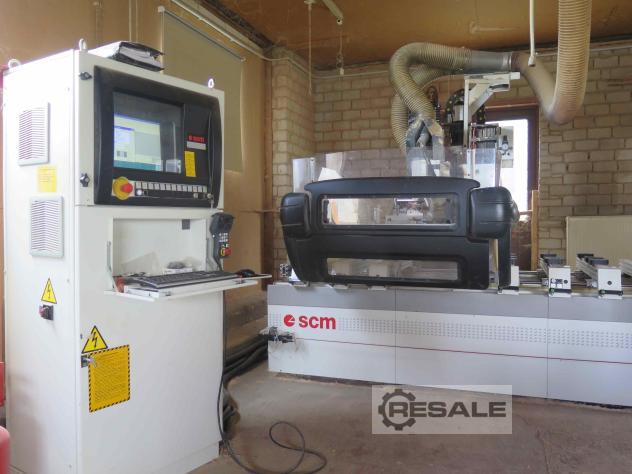

Centro de Maquinação CNC SCM
Tipo Z 25 PLUS R4R4
Ano de fabrico 2005
Alcance de funcionamento X entre paragens: 2500 mm
Diâmetros verticais Y 1018 mm
Fresagem Y 1240 mm
Rendimento máximo da placa 180 mm
Espessura máxima do painel Z = 100 mm
Eixo Z de curso 200 mm
Lubrificação central no topo e na parte inferior

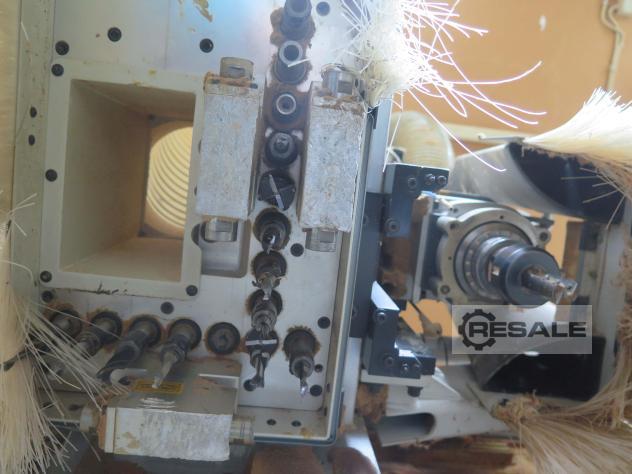

Unidade de perfuração com 15 fusos verticais
6 fusos horizontais, 4 na direção X e 2 na direção Y
Velocidade do fuso 4000 rpm.
Rotação do eixo de potência do motor 2,2 kW
Velocidade de deslocamento dos eixos X-Y 42,4 m/min.
Velocidade de viagem no eixo Z: 11,5 m/min.
Fuso principal aprox. 6,6 kW
Velocidade máxima do eixo principal 24000 rpm.

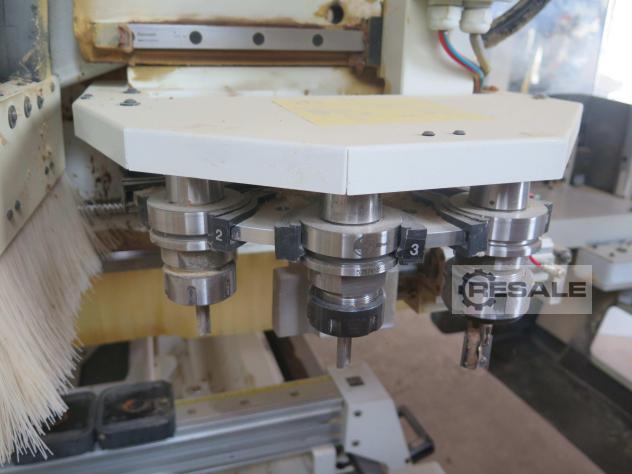

Trocador de ferramentas frontal com 4 porta-ferramentas
Trocador de ferramentas traseiro com 4 porta-ferramentas

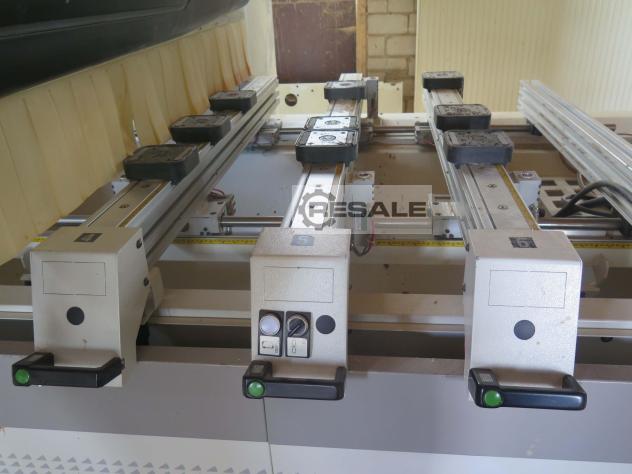

Copos de vácuo retangulares: 16 peças
Suporte de ferramentas HSK 63
Ar comprimido 6/7 bar, consumo de ar comprimido 150 l

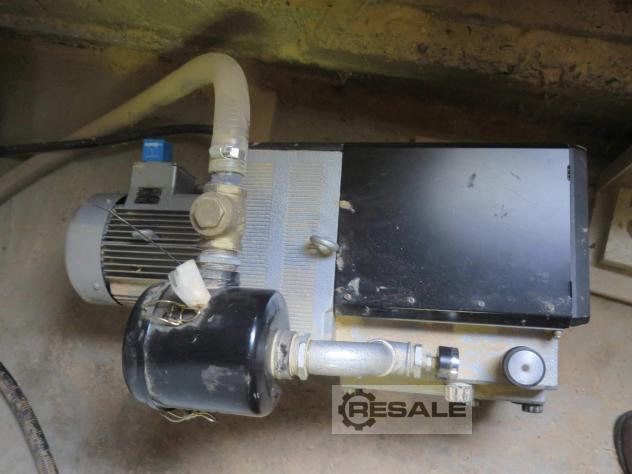

Bomba de vácuo 40 m³/h 3/3,6 kW
Velocidade de admissão de ar: 30 m/h
Diâmetro do bico de sucção 160 + 200 + 200 mm

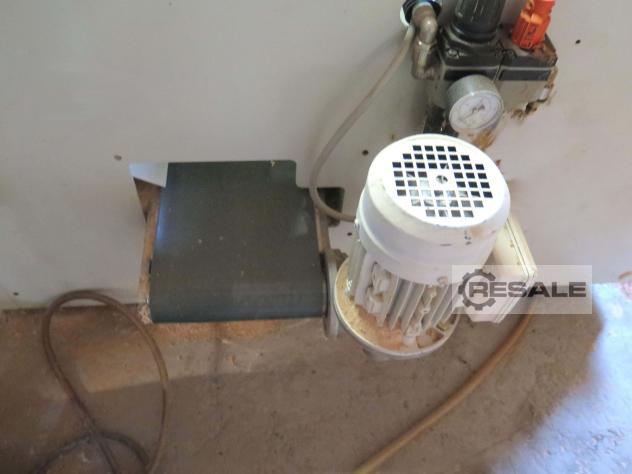

Com fita transportadora de cavacos no corpo da máquina
Grelha protetora disponível

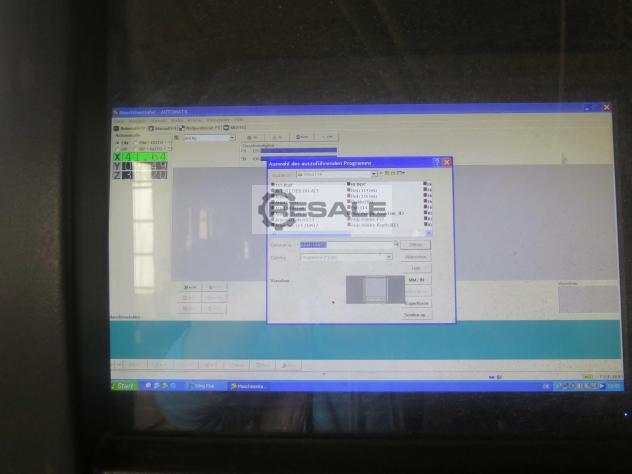

Programa de controlo XILOG Plus
Todas as possibilidades do Windows
O processamento típico em empresas de artesanato e indústria,
implementado,
num software de utilizador simples e intuitivo
Dimensões aprox. 5780 mm x 2460 mm com grelha protetora
Sem grelha protetora, aproximadamente 4780 mm x 2000 mm
Altura 2560 mm
Peso total aprox. 3.000 kg
Máquina aprox. 2.600 kg
Gabinete de controlo aprox. 400 kg
Alemanha
