2 peças (idênticas) tornos usados

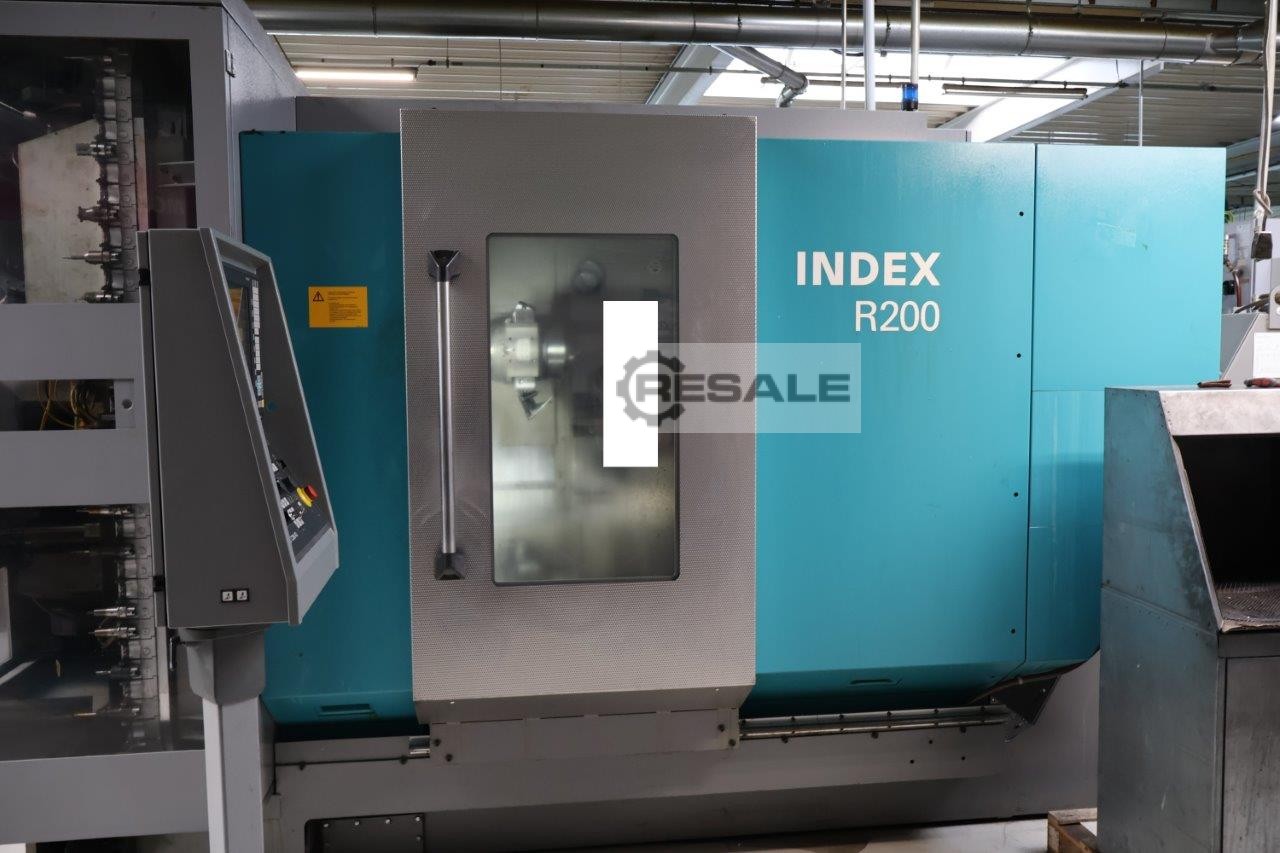

Centro de fresagem do centro de torneio INDEX R200
INDEX VirtualLine
Ano de construção: 2011 e ano de construção: 2009
Na altura, o preço original de ambas as máquinas juntas:
€1.385.647,90 de bruto
Serviço regular apenas pelo fabricante INDEX. Serviço e troca de
peças apenas entre 17.04. e 05.08.2025, no montante de € 96.305,41
(as faturas estão disponíveis para inspeção).
Por isso, as máquinas estão em condições absolutamente
excelentes.
Horas do fuso (a 21.11.2025) Ano de construção 2011:
S1: 4.114 h
S2: 3.064 h
S3: 2.535 h
S5: 4.170 h
Horas do fuso (em 21.11.2025) Ano de construção: 2009:
S1: 2.951 h
S2: 953 h
S3: 3.524 h
S5: 5.990 h
Centro de fresagem com guias deslizantes de rolamento de rolos
Os fusos de trabalho podem ser movidos em slides. Suporte de
ferramenta integrado em recessos da cama da máquina, todos os eixos
lineares dispostos em ângulo reto entre si. guias de carruagens.
Transmissões principais e de eixo completamente em tecnologia AC.
O vidro escala em todos os eixos lineares.
Codificadores rotativos nos eixos rotativos.
Os seguintes valores mínimos são garantidos
- Tolerância de posição:
P em todos os eixos X.Y.Z até
VDI/DGQ 3441: 1,01 mm
Por meio de medição a laser

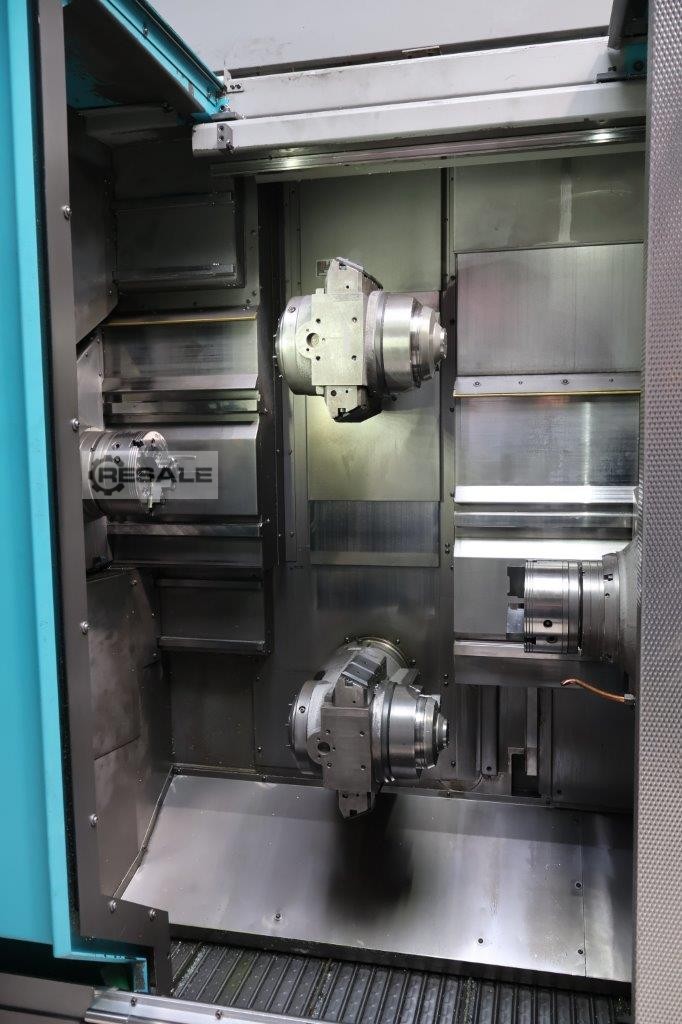

Fuso principal D65
Suporte da cabeça do fuso AD140mm. ID 85mm
Passagem material máxima. mm 65
Velocidade máxima. 1/min 5000
Diâmetro do rolamento dianteiro mm 110
Potência 100 %/40 % kW 7,5/35,5
Torque máximo 100 %/40 % Nm 125/170
Acionamento trifásico síncrono ajustável como motor de veio oco
Eixo Z do fuso principal:
Aciona com motor AC e parafuso de bolas.
Sistema de Medição da Escala de Vidro (ab.)
Curso mm 390
Velocidade de rotação rápida m/min 45
Força de alimentação N 4000
Cilindro de fixação oco do fuso principal D65/20 f. Abraçadeira ou
abraçadeira por mandril.
Operacional hidraulicamente, com sistema de medição de percurso de
fixação.
Curso mm 20
Pressão de aperto mínima/máxima. Barra 8/80
Área do pistão pressão cm² 57
Área do pistão de tração cm² 57
Força de compressão máxima. kN 45.6
Força de puxar máxima. kN 45.6
Alinhamento e dispositivo de comutação.
Afinação de 2,5 graus sobre o disco de detenção
Eixo C
Acionamento: Motor de eixo oco do fuso
Sistema de medição de ângulo diretamente no fuso
Resolução 0,00014 graus
Largura de Espalhamento da Posição (VDI/DGQ 3441)
Psmax = 0,01 graus
Dispositivo de pressão de 1-clampagem
Pressão de fixação ajustável de 8 a 80 bar

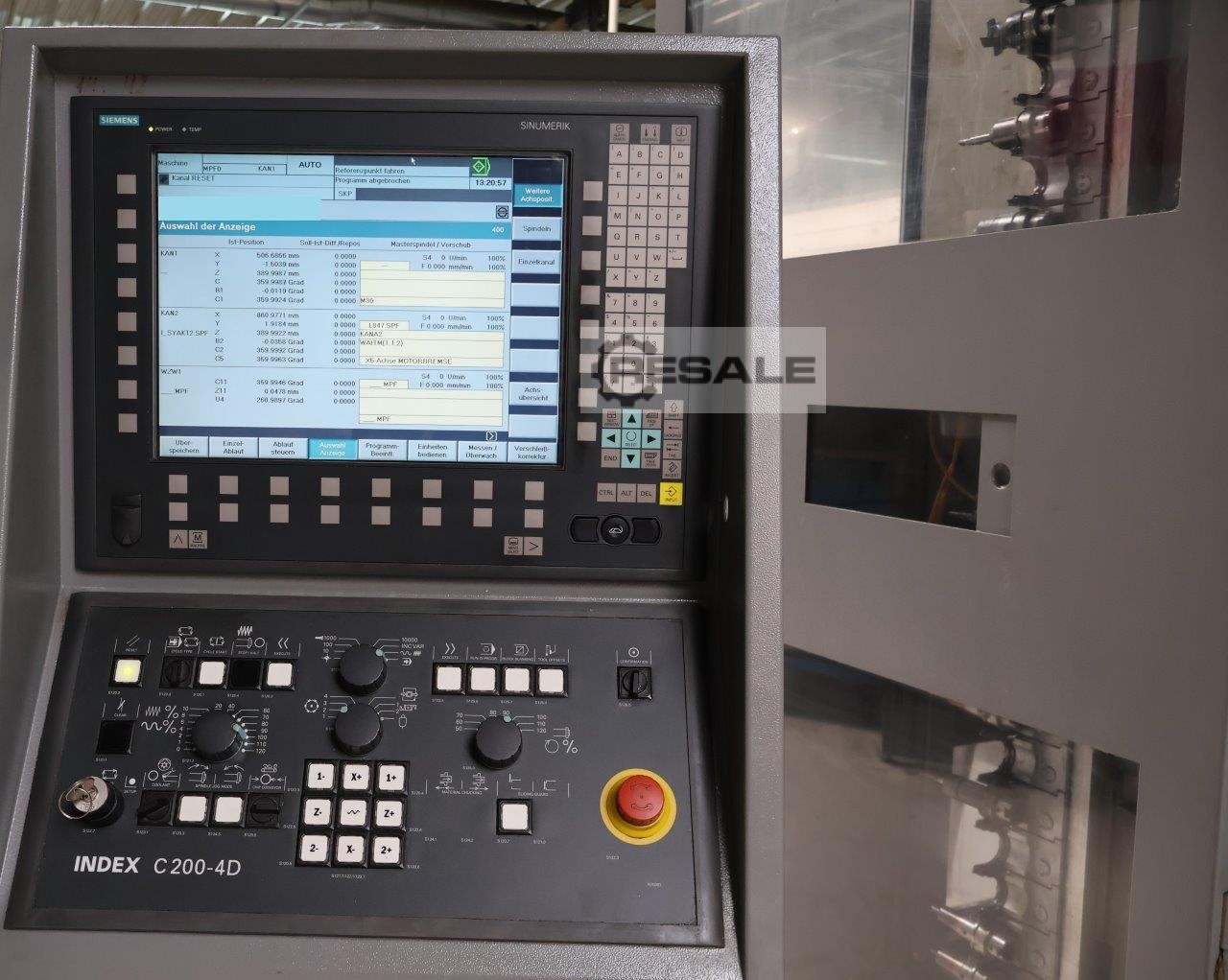

através da máscara de entrada no painel de controlo
para fixação do fuso principal do cilindro.
Suporte de ferramenta 1 com fuso de fresagem motorizado
Sistema de ferramentas HSK A40
Acionamento no eixo X através do parafuso de esferas.
Compensação de peso hidráulica no eixo X.
Sistema de Medição da Balança de Vidro (abs)
Curso no eixo X mm 350
Sob o centro do fuso mm 50
Travessia rápida no eixo X m/min 45
Força de alimentação no eixo X N 4000
Pena montada hidrostaticamente para os eixos Y e B.
Acionado no eixo Y por parafuso de bolas.
Sistema de medição da escala de vidro (abs) no eixo Y.
Viagem no eixo Y mm +/- 80mm
Travessia rápida no eixo Y m/min 15
Força de alimentação no eixo Y N 10 000
Acionamento direto no eixo B (motor de binário),
travão de retenção operado hidraulicamente.
Ângulo de Rotação do Eixo B Grau 230
B-Ache Torque 25 % Nm 440
Grau de resolução angular do eixo B 0,001
Manter o travão de binário a manter, aprox. Nm 2000
Fuso motorizado de fresagem com sistema de ferramentas
HSK A 40.
Motor de eixo oco. A segurar o travão hidráulico.
Fixação da ferramenta através de um W51232897 conjunto de molas do
diafragma.
Afrouxamento hidráulico, conjunto de fixação de trava, interior
e alimentação externa de líquido de refrigeração.
Potência 100 % KW 11
Torque 100 % Nm 19
Velocidade máxima. 1/min 18 000
Travão de binário de manutenção Nm 200
Tempo máximo de secagem
da rotação do líquido de arrefecimento
Chumbo min 30
Conjunto de fixação com força de fixação aprox. N 10 000
Estações de Ferramentas 2x3 VDI25
para ferramentas fixas em WT1 XYB
Suporte de ferramenta 2 com fuso motorizado de fresagem
Sistema de ferramentas HSK A 40
Pena montada hidrostaticamente para Y- e
Eixo B.
Aciona o eixo Y através do parafuso de bolas.
Sistema de medição da escala de vidro (abs) no eixo Y
Viagem no eixo Y mm +/- 80mm
Travessia rápida no eixo Y m/min 15
Força de alimentação no eixo Y N 10 000
Acionamento direto no eixo B (motor de binário),
Travão de retenção hidráulico
Ângulo de Rotação do Eixo B Grau 230
Bique do eixo B 25 % Nm 440
Grau de resolução angular do eixo B 0,001
Manter o travão de binário a manter, aprox. Nm 2000
Fuso motorizado de fresagem com sistema de ferramentas
HSK A40, acionamento direto com arrefecimento a óleo
Motor de eixo oco, travão hidráulico de seguração.
Fixação da ferramenta através de um conjunto de molas do diafragma.
Afrouxamento hidráulico, conjunto de fixação de trava, interior
e alimentação externa de líquido de refrigeração.
Potência 100 % KW 11
Torque 100 % Nm 19
Velocidade máxima. 1/min 18 000
Travão de binário de manutenção Nm 200
Tempo máximo de secagem do
