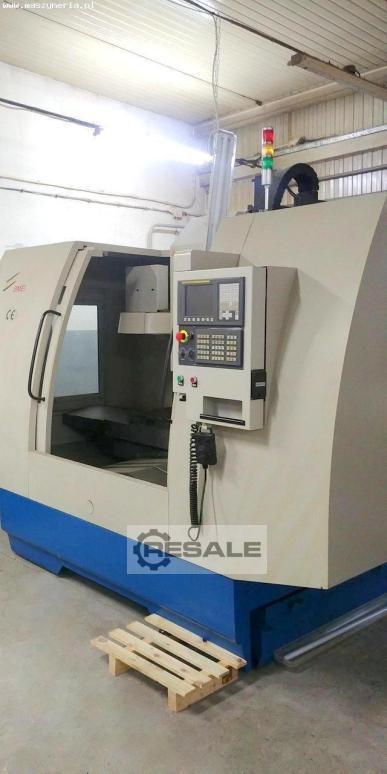

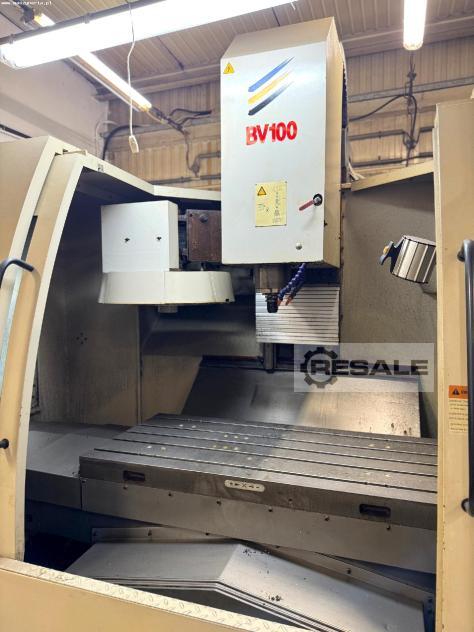

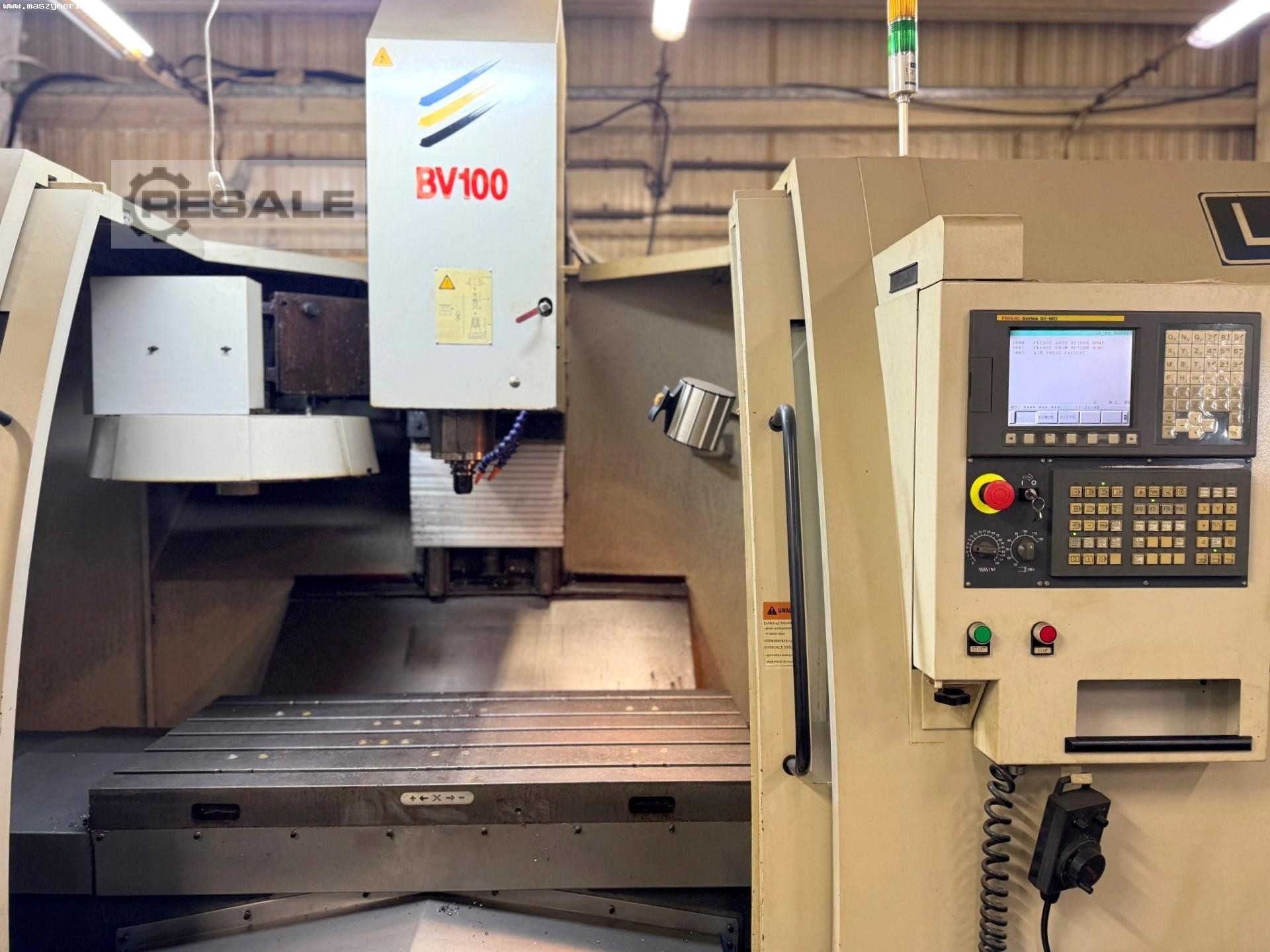

O centro de maquinação vertical CNC BMEI BV100 foi construído em
2007 na China pela BMEI CO., LTD. A máquina é utilizada para a
maquinação de precisão de peças com um peso máximo de 700 kg. O
processo de maquinação é realizado num grande espaço de trabalho,
totalmente otimizado para garantir a liberdade das operações

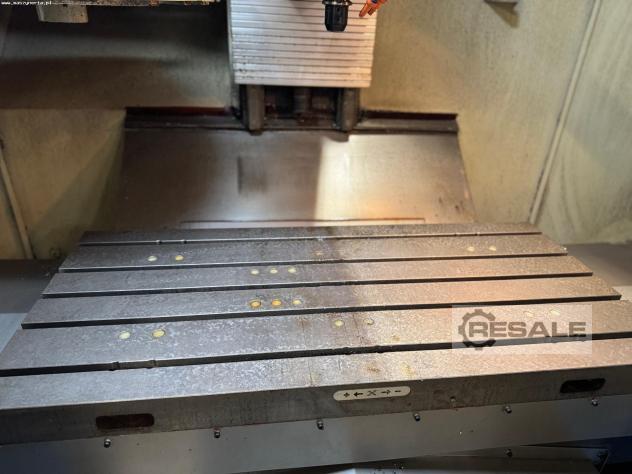

realizadas. No seu interior, encontra-se uma mesa de trabalho estável
com 1300 mm de comprimento e 610 mm de largura, e cinco ranhuras em T
para fixação rápida e fácil das ferramentas. O eixo, acionado por
um motor de alta potência, atinge uma velocidade de até 15000 rpm e
move-se em três eixos X, Y, Z com avanços de 1050 mm, 510 mm e 560
mm, respetivamente. O amplo carregador de ferramentas de 21
posições, por outro lado, permite armazenar um grande número de
ferramentas com um diâmetro máximo de 160 mm. Um curto tempo de
troca de ferramentas de apenas seis segundos reduz o tempo de
inatividade da máquina ao mínimo. Tudo isto é complementado por um
controlador CNC FANUC avançado, no qual até os programas de
maquinação mais complexos são criados em apenas alguns passos. O

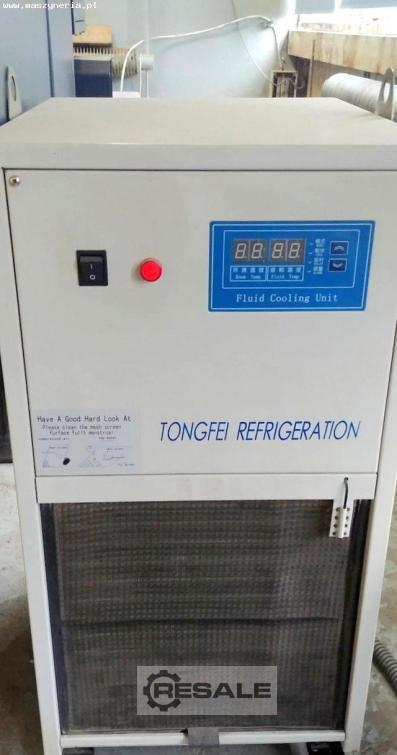

centro de usinagem CNC BMEI BV 100 é oferecido com uma unidade de
arrefecimento TONGFEI. O peso total da máquina é aproximadamente
6500 kg.
Especificações técnicas da fresadora CNC BMEI BV100

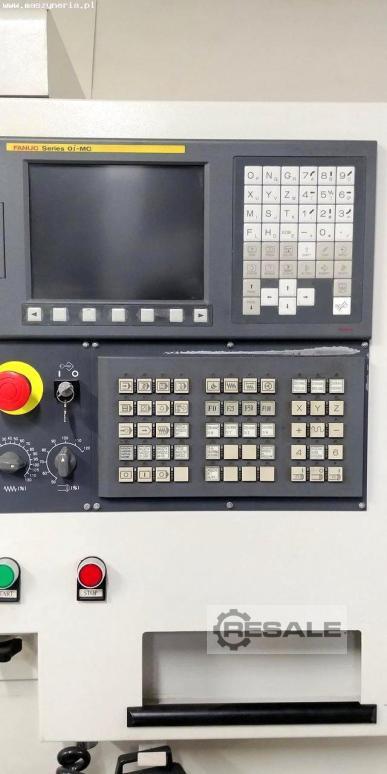

- Controlador CNC: Série FANUC 0i-MC
- alimentação nos eixos X/Y/Z: 1050/510/560 mm
- travessia rápida nos eixos X, Y, Z: 24000 mm/min
- Taxa de alimentação de trabalho: 3-15000 mm/min
- dimensões da mesa de trabalho (L x W): 1300 x 610 mm
- Peso máximo da peça: 700 kg
- velocidade máxima de rotação do fuso: 15000 rpm
- velocidade mínima de rotação do fuso: 60 rpm
- Diâmetro do fuso: 70 mm
- afunilamento do fuso: 7/24 Nº 40
- distância da extremidade do fuso à superfície da mesa de
trabalho: 152-712 mm
- distância do eixo do fuso até à coluna frontal: 563,4 mm
- Carregador de ferramentas de 21 posições
- Diâmetro máximo da ferramenta (posições adjacentes
ocupadas/posições adjacentes vazias): 80/160 mm
- comprimento máximo da ferramenta: 304 mm
- peso máximo de uma única ferramenta: 6,8 kg
- Peso máximo de todas as ferramentas no paio: 68 kg
- mudança de ferramenta: seleção livre
- Tempo de troca de ferramenta: 6 s
- número de ranhuras em T: 5
- largura das ranhuras em T: 18 mm
- espaçamento das ranhuras em T: 100×125 mm
- dispositivo de arrefecimento (arrefedor): TONGFEI
- Lâmpada LED a indicar o estado da máquina
- Potência de transmissão nos eixos X,Y: 3 kW
- Potência de transmissão no eixo Z: 4 kW
- pressão de trabalho de ar comprimido: 0,6 MPa
- potência do motor principal: 18,5/22 kW
- fonte de alimentação: 3x 400 V; 50 Hz
- dimensões (L x L x H): 3282 x 2347 x 3018 mm
- peso da máquina BMEI BV100: aprox. 6500 kg
