używany KLINGELNBERG pfs

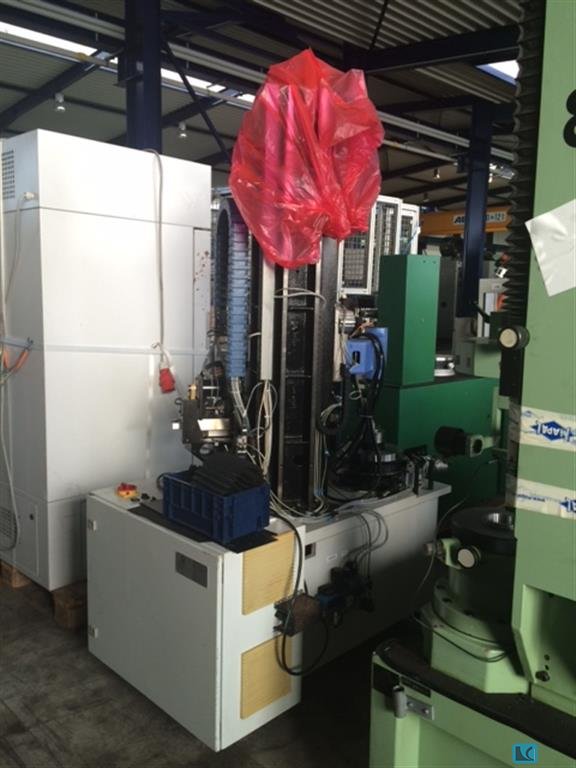

Maszyna do testowania kół zębatych KLINGELNBERG PFS 600 Średnica koła zębatego 15-600 mm Szerokość koła zębatego 160 mm Zakres modułów 0,5-15 Skok czujnika 165 mm Wysokość między osiami 50-650 mm Długość obrabianego przedmiotu 665 mm Kąt spiralny 0-90 Waga obrabianego przedmiotu 300 kg

Maszyna do testowania kół zębatych KLINGELNBERG PFS 600 Średnica koła zębatego 15-600 mm Szerokość koła zębatego 160 mm Zakres modułów 0,5-15 Skok czujnika 165 mm Wysokość między osiami 50-650 mm Długość obrabianego przedmiotu 665 mm Kąt spiralny 0-90 Waga obrabianego przedmiotu 300 kg

Maszyna do testowania kół zębatych KLINGELNBERG PFS 600 Średnica koła zębatego 15-600 mm Szerokość koła zębatego 160 mm Zakres modułów 0,5-15 Skok czujnika 165 mm Wysokość między osiami 50-650 mm Długość obrabianego przedmiotu 665 mm Kąt spiralny 0-90 Waga obrabianego przedmiotu 300 kg

Maszyna do testowania kół zębatych KLINGELNBERG PFS 600 Średnica koła zębatego 15-600 mm Szerokość koła zębatego 160 mm Zakres modułów 0,5-15 Skok czujnika 165 mm Wysokość między osiami 50-650 mm Długość obrabianego przedmiotu 665 mm Kąt spiralny 0-90 Waga obrabianego przedmiotu 300 kg

Klingelnberg PFS600 Tester kół zębatych

Maszyna klingelnberg PKE140 do sprawdzania skosu jest przeznaczona do uniwersalnego testu toczenia przekładni skośnych, kół koronowych i kół zębatych. Tutaj przekładnie mogą być testowane i oceniane konwencjonalnie za pomocą testu toczenia na jednym i dwóch bokach. Opis: Koła są zaciśnięte za pomocą pręta gwintowanego (otwór wrzeciona 30H4) Za pomocą urządzenia można sprawdzić obraz pomocniczy, odległość osi i kąt obrotu są regulowane za pomocą ostatecznych wymiarów i zegara pomiarowego. Urządzenie nadaje się również do testowania 2-flanki i pomiaru gry na bokach, oceny za pomocą zegara pomiarowego 0,01. Napęd odbywa się za pomocą koła zamachowego. 1.Parametry techniczne Maksymalna średnica koła 140 mm Wbudowany rozmiar, maksymalnie 90 mm Kąt regulacji, regulowany baar 50 - 140 stopni Koło otworu wrzecionowego 30 H4 Zwięzło� ...

Tester kół skośowych Klingelnberg PSKE 900 jest przeznaczony do uniwersalnych testów toczenia boków kół zębatych i kół koronowych. W tym przypadku przekładnia może być mierzona za pomocą testu toczenia na jednym i dwóch bokach i oceniana graficznie. Te metody badawcze są szczególnie odpowiednie do określania usterek geometrii przekładni, takich jak właściwości biegania okrągłego i płaskiego, odchylenia toczenia lub błędy podziału. W tym przypadku praktyczna sytuacja montażowa przekładni poza skrzynią biegów jest symulowana w warunkach rzeczywistego obciążenia, a następnie oceniana. Odchylenia geometrii przekładni, błędy obróbki spowodowane wadliwymi narzędziami, a także uszkodzenia kół zębatych mogą być wykrywane i eliminowane przed montażem. Można tu zmierzyć następujące parametry: Odchylenia na boki Fi', fi', fl', fk' Luz Ok ...

Przecinarka cyrkulacyjna z Klingelberg

średnica zewnętrzna: średnica 103 mm odborowa w mm: 32 mm szerokość: 108 mm

Kompletna linia produkcyjna składająca się z frezarki stożkowej Klingelnberg AMK 852, z różnymi głowicami noży do miękkiego i twardego ząbkowania, a także siatką testową przekładni stożkowej na sprzedaż. Rysunek przedstawia używaną maszynę w stanie rzeczywistym Zakres zastosowania / dane techniczne Średnica koła - max 900 mm Największa szerokość zęba 120 mm Moduł 16 mm Skorzystaj z zalet, które przemawiają za zastosowaniem kompletnej linii produkcyjnej Klingelnberg AMK 852: » Indywidualnie stosowane do produkcji poszczególnych części i prototypów » Może być dostarczony jako maszyna używana, częściowo zmodernizowana lub nowa jako modernizacja » Dostępne w krótkim czasie....... » krótkie czasy cyklu » Można również zaoferować instalację, szkolenie i uruchomienie *Informacje, dane i ilustracje nie są wi ...

Kompletna linia produkcyjna składająca się z frezarki stożkowej Klingelnberg AMK 852, z różnymi głowicami noży do miękkiego i twardego ząbkowania, a także siatką testową przekładni stożkowej na sprzedaż. Rysunek przedstawia używaną maszynę w stanie rzeczywistym Zakres zastosowania / dane techniczne Średnica koła - max 900 mm Największa szerokość zęba 120 mm Moduł 16 mm Skorzystaj z zalet, które przemawiają za zastosowaniem kompletnej linii produkcyjnej Klingelnberg AMK 852: » Indywidualnie stosowane do produkcji poszczególnych części i prototypów » Może być dostarczony jako maszyna używana, częściowo zmodernizowana lub nowa jako modernizacja » Dostępne w krótkim czasie....... » krótkie czasy cyklu » Można również zaoferować instalację, szkolenie i uruchomienie *Informacje, dane i ilustracje nie są wi&nbs ...

Maszyna do testowania przekładni stożkowych CNC Klingelnberg GKC 60 jest przeznaczona do uniwersalnego testu walcowania jednoskrzydłowego kół zębatych stożkowych, przekładni koronowych i kół zębatych i została opracowana i wyprodukowana z uwzględnieniem najnowszej wiedzy i doświadczenia w dziedzinie technologii pomiarowej. Tutaj koła zębate mogą być mierzone i graficznie oceniane za pomocą testów toczenia z pojedynczym i dwoma bokami. Te metody badawcze są szczególnie odpowiednie do określania błędów w geometrii koła zębatego, takich jak koncentryczność i właściwości pracy płaszczyzny, odchylenia toczne lub błędy skoku. Praktyczna sytuacja instalacji przekładni poza skrzynią biegów w warunkach rzeczywistego obciążenia jest symulowana, a następnie oceniana. Odchylenia w geometrii kół zębatych, błędy obróbki spowodowane wadliwymi narzędziam ...

Frezarka stożkowa Klingelnberg KNC 60 została opracowana jako uniwersalna maszyna do produkcji kół zębatych stożkowych w dziedzinie maszyn rolniczych, maszyn budowlanych, przekładni wiatrowych, obrabiarek, technologii górniczej, samolotów, maszyn włókienniczych itp. Może być stosowany do produkcji indywidualnej, drobnoserwej, a także do produkcji masowej. Rysunek pokazuje KNC 60 w stanie rzeczywistym, może być stosowany jako używana maszyna lub jako konwersja CNC, całkowicie zmodernizowany, zaprojektowany z myślą o najwyższej wydajności i dokładności z elastyczną produkcją, akceptacją zgodnie z normą DIN i producenta, sterowaniem SINUMERIK 840 D SL; cyfrowa technika napędowa SINAMICS. Dane techniczne Klingelnberg KNC 60 CNC Średnica koła - max 650 mm Największa szerokość zęba 120 mm Moduł 2.2-12 mm Liczba zębów 5-120 Przesunięcie hipoida ...

średnica koła: 275 mm szybość wymiaru: 55 mm maks. moduł: 6 min. moduł: 1 Sterowanie: 840 C Siemens pomocy całkowitej: 100 kW waga maszyny ok.: 16,7 t wymiary maszyny ok.: 5,2 x 2,3 x 2,4 m

średnica koła: 275 mm szybość wymiaru: 55 mm maks. moduł: 6 min. moduł: 1 Sterowanie: 840 C Siemens pomocy całkowitej: 100 kW waga maszyny ok.: 16,7 t wymiary maszyny ok.: 5,2 x 2,3 x 2,4 m

Gwintowana szlifierka śrubowa Klingelnberg HNC35 S CNC Opis ogólny: Ta 7-osiowa szlifierka CNC służy do szlifowania jedno- i wielobieżnych i gwintów. W połączeniu z uniwersalnym urządzeniem do formowania rolek CNC można wyprodukować prawie każdy kształt profilu. Może być stosowany do produkcji indywidualnej, drobnoserwej, a także do produkcji masowej. Rysunek pokazuje używaną maszynę całkowicie zmodernizowaną jako modernizacja, zaprojektowaną z myślą o maksymalnej wydajności i dokładności z elastyczną produkcją, akceptacją zgodnie z normą DIN i producenta, sterowaniem SINUMERIK 840 D SL; cyfrowa technika napędowa SINAMICS. Dane techniczne Klingelnberg HNC 35 S Największy podajnik obrabianego przedmiotu (szlifowalny) 350 mm Największa długość szlifowania 660 mm Największa długość mocowania przedmiotu obrabianego 950 mm Najmniejsz ...

średnica zewnętrzna: średnica 128 mm borowa w mm: 40 mm szerokość: 130 mm

średnica zewnętrzna: średnica 128 mm borowa w mm: 40 mm szerokość: 130 mm

średnica zewnętrzna: średnica 128 mm borowa w mm: 40 mm szerokość: 130 mm

Maszyna do testowania przekładni stożkowych Klingelnberg PSKE 900 jest przeznaczona do uniwersalnego testowania toczenia jednoskrzydłowego kół zębatych stożkowych i koronowych. Tutaj koła zębate mogą być mierzone i graficznie oceniane za pomocą testów toczenia z pojedynczym i dwoma bokami. Te metody badawcze są szczególnie odpowiednie do określania błędów w geometrii koła zębatego, takich jak koncentryczność i właściwości pracy płaszczyzny, odchylenia toczne lub błędy skoku. Tutaj praktyczna sytuacja instalacji przekładni poza skrzynią biegów jest symulowana w rzeczywistych warunkach obciążenia, a następnie oceniana. Odchylenia w geometrii kół zębatych, błędy obróbki spowodowane wadliwymi narzędziami, a także uszkodzenia kół zębatych można w ten sposób wykryć i wyeliminować jeszcze przed montażem. Tutaj można zmierzyć następujące  ...

średnica zewnętrzna: średnica 80-210 mm odborowa w mm: 32-60 mm szerokość: 90-270 mm różne rozmiary z modułu 2-14 mm dostępne! Więcej szczegółów na życzenie. Cena za moduł.

średnica zewnętrzna: średnica 113 mm borowa w mm: 32 mm szerokość: 130 mm

średnica zewnętrzna: średnica 118 mm borowa w mm: 40 mm szerokość: 157 mm

średnica zewnętrzna: średnica 118 mm borowa w mm: 40 mm szerokość: 157 mm

średnica zewnętrzna: średnica 106 mm odborowa w mm: 32 mm szerokość: 108 mm
