FEINTOOL maquina usada para la venta

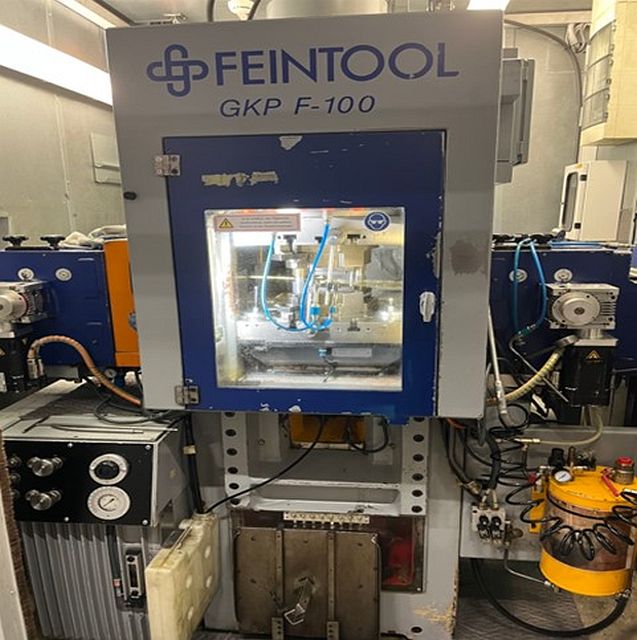

La máquina de corte fino FEINTOOL GKP F 100T se fabricó en Suiza en 1974. La máquina, que se distingue por su diseño robusto y estable, puede realizar varios pasos de mecanizado exigentes en un proceso preciso, ahorrando tiempo y mano de obra. De este modo, las piezas con un espesor máximo de 6 mm consiguen una superficie extremadamente uniforme y bordes definidos con precisión que son imposibles de conseguir en otras máquinas. El proceso de mecanizado puede automatizarse por completo cuando la prensa troqueladora hidráulica FEINTOOL GKP F 100/160 se equipa con un alimentador de chapa. El peso total de la máquina es de aproximadamente 9 toneladas. Datos técnicos de la prensa hidráulica FEINTOOL GKP F 100T - Espesor máximo de la pieza: 6 mm - Anchura máxima de la chapa: 210 mm - Fuerza total incluyendo funciones auxiliares: 160 t - Fuerza de cizallamiento: 100 t - Fue ...

CAPACIDAD MÁXIMA 80 T

La prensa hidráulica FEINTOOL GKP F 160 fue construida en Suiza. La prensa automática de corte fino combina varias etapas de mecanizado de piezas de trabajo en un proceso preciso y ahorra significativamente tiempo y esfuerzo. Como resultado de un corte fino, las piezas con un espesor máximo de 6 mm obtienen una superficie uniforme característica y bordes definidos con precisión que no se pueden lograr con otras máquinas. La punzonadora hidráulica FEINTOOL GKP-F presenta una construcción robusta y estable y una fuerza total de 160 toneladas. Con la máquina se ofrece un alimentador de chapa con un espesor máximo de 6 mm y un ancho de 210 mm que permite un mecanizado completamente automático. La punzonadora automática se sometió a una amplia modernización en 1999. El peso total de la prensa GKP-F 160 es de 9000 kg. Datos técnicos de la prensa de corte fino FEINTOOL GKP  ...

CONTROLS   PLC SIEMENS S7 PRESS DESIGN   drive system: link drive   feedstock transport direction: left to right SLIDE   total force (nominal): 80 to   stroke: 50 mm   stroke rate (max.): 80 /min COUNTER RAM   nominal force: 22 to   stroke: 8 mm V-RING   nominal force: 25 to   stroke: 15 mm TOOL DIMENSIONS   lower table (left-right): 420 mm   lower table (front-back): 420 mm   upper table (left-right): 420 mm   upper table (front-back): 420 mm   shut height max.: 220 mm   ram adjustment: 80 mm   distance between columns (H-frame): 450 mm   passline opening (free passage in side columns): 200 mm OVERALL SPECIFICATIONS (COIL LINES)   sheet width max.: 180 mm   sheet thickness max.: 5 mm &nbs ...

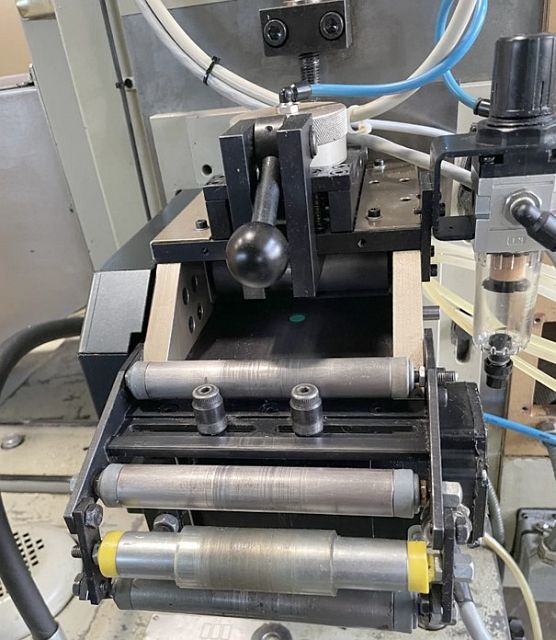

CONTROLS   PLC BECKHOFF SLIDE   total force (nominal): 80 to   stroke: 50 mm   stroke rate (min.): 28 /min   stroke rate (max.): 70 /min V-RING   nominal force: 25 to COUNTER RAM   nominal force: 22 to TOOL DIMENSIONS   lower table (left-right): 420 mm   lower table (front-back): 420 mm   upper table (left-right): 420 mm   upper table (front-back): 420 mm STRIP-FEEDER   feeder type: roll feeder   sheet width max.: 200 mm   sheet thickness max.: 5 mm   feeding step min.: 0 mm   feeding step max.: 999 mm   pilot release system: yes   measuring wheel: optional ELECTRICAL SPECIFICATIONS   mains voltage: 400 V   mains frequency: 50 Hz ATTACHMENTS -FINEBLANKING PRESS-   waste cutter: y ...

SLIDE   total force (nominal): 880 to   stroke: 305 mm   cutting velocity min.: 5 mm/s   cutting velocity max.: 70 mm/s   closing velocity: 200 mm/s   returning velocity: 200 mm/s V-RING   nominal force: 400 to   stroke: 40 mm COUNTER RAM   nominal force: 200 to   stroke: 40 mm TOOL DIMENSIONS   lower table (left-right): 1010 mm   lower table (front-back): 1600 mm   upper table (left-right): 1000 mm   upper table (front-back): 1000 mm   shut height max.: 460 mm STRIP-FEEDER   feeder type: roll feeder   sheet width max.: 450 mm   sheet thickness max.: 16 mm   feeding step min.: 1 mm   feeding step max.: 999.9 mm   sheet length min: 3950 mm   speed max.: 48 m/min  &nbs ...

CONTROLS   PC controller BECKHOFF C 6140 PRESS DESIGN   drive system: hydraulic   frame design: H-frame, monoblock   quick die change system: yes   feedstock transport direction: left to right SLIDE   total force (nominal): 410 to   stroke: 200 mm SLIDE (HYDR. PRESS)   approximation velocity max.: 200 mm/s   working velocity min.: 8 mm/s   working velocity max.: 80 mm/s   return velocity max.: 150 mm/s COUNTER RAM   nominal force: 120 to   stroke: 40 mm V-RING   nominal force: 250 to   stroke: 40 mm TOOL DIMENSIONS   lower table (left-right): 820 mm   lower table (front-back): 1250 mm   upper table (left-right): 820 mm   upper table (front-back): 1250 mm   shut height max.: 410 mm STRIP-FE ...

CONTROLS   PC controller BECKHOFF PRESS DESIGN   drive system: knuckle-joint SLIDE   total force (nominal): 250 to   stroke: 61 mm   stroke rate (max.): 60 /min COUNTER RAM   nominal force: 75 to   stroke: 15 mm V-RING   nominal force: 75 to   stroke: 13 mm TOOL DIMENSIONS   lower table (left-right): 540 mm   lower table (front-back): 540 mm   upper table (left-right): 540 mm   upper table (front-back): 540 mm   shut height max.: 320 mm   ram adjustment: 145 mm   distance between columns (H-frame): 560 mm   passline opening (free passage in side columns): 270 mm STRIP-FEEDER   feeder type: roll feeder   sheet width max.: 250 mm   sheet thickness max.: 10 mm   feeding step max.: 9 ...

CONTROLS   PLC BECKHOFF PRESS DESIGN   drive system: knuckle-joint   feedstock transport direction: left to right SLIDE   total force (nominal): 250 to   stroke: 67 mm   stroke rate (max.): 80 /min COUNTER RAM   nominal force: 125 to V-RING   nominal force: 125 to TOOL DIMENSIONS   lower table (left-right): 560 mm   lower table (front-back): 600 mm   upper table (left-right): 560 mm   upper table (front-back): 560 mm STRIP-FEEDER   feeder type: roll feeder DIMENSIONS / WEIGHTS   total weight approx.: 14000 kg ATTACHMENTS -FINEBLANKING PRESS-   decoiler: optional   waste cutter: yes + Control system completely renewed in 2015

PRESS DESIGN   drive system: knuckle-joint   feedstock transport direction: right to left SLIDE   total force (nominal): 80 to   stroke: 50 mm   stroke rate (max.): 70 /min COUNTER RAM   nominal force: 22 to V-RING   nominal force: 25 to TOOL DIMENSIONS   lower table (left-right): 430 mm   lower table (front-back): 490 mm   upper table (left-right): 420 mm   upper table (front-back): 420 mm   shut height max.: 230 mm   ram adjustment: 80 mm   distance between columns (H-frame): 450 mm   passline opening (free passage in side columns): 200 mm OVERALL SPECIFICATIONS (COIL LINES)   sheet width max.: 180 mm   sheet thickness max.: 5 mm STRIP-FEEDER   feeder type: roll feeder   sheet width max.: 180 mm &n ...

CONTROLS   PLC PNEUTRONIC PRESS DESIGN   drive system: knuckle-joint   frame design: H-frame, monoblock   feedstock transport direction: left to right SLIDE   total force (nominal): 250 to   stroke: 61 mm   stroke rate (max.): 60 /min COUNTER RAM   nominal force: 75 to   stroke: 13 mm V-RING   nominal force: 75 to   stroke: 15 mm TOOL DIMENSIONS   lower table (left-right): 540 mm   lower table (front-back): 540 mm   upper table (left-right): 540 mm   upper table (front-back): 540 mm   shut height max.: 320 mm   ram adjustment: 145 mm STRIP-FEEDER   feeder type: roll feeder   pilot release system: yes ELECTRICAL SPECIFICATIONS   mains voltage: 400 V   mains frequency: 50 Hz DIMEN ...

CONTROLS   PC controller FEINTOOL FMC (BECKHOFF) PRESS DESIGN   drive system: servomechanic   feedstock transport direction: left to right SLIDE   total force (nominal): 250 to   stroke: 70 mm   stroke rate (max.): 140 /min COUNTER RAM   nominal force: 625 to   stroke: 25 mm V-RING   nominal force: 1250 to   stroke: 25 mm TOOL DIMENSIONS   lower table (left-right): 600 mm   lower table (front-back): 600 mm   upper table (left-right): 600 mm   upper table (front-back): 600 mm   shut height max.: 380 mm   ram adjustment: 125 mm STRIP-FEEDER   sheet width max.: 250 mm   sheet thickness max.: 10 mm   feeding step min.: 0.1 mm   feeding step max.: 300 mm   sheet length min: 2500 mm CR ...

CONTROLS   PLC SIEMENS S5 SLIDE   total force (nominal): 160 to   stroke: 60 mm COUNTER RAM   nominal force: 80 to V-RING   nominal force: 80 to TOOL DIMENSIONS   lower table (left-right): 560 mm   lower table (front-back): 600 mm   upper table (left-right): 560 mm   upper table (front-back): 600 mm   shut height max.: 335 mm   ram adjustment: 125 mm   distance between columns (H-frame): 630 mm   passline opening (free passage in side columns): 270 mm CROP SHEAR   cutting force: 150 kN DIMENSIONS / WEIGHTS   total weight approx.: 11000 kg ATTACHMENTS -FINEBLANKING PRESS-   autom. tool clamping device: yes   decoiler: optional   waste cutter: yes   slug separator: optional very well maintained machi ...

CONTROLS   electronic controls SLIDE   total force (nominal): 40 to TOOL DIMENSIONS   lower table (left-right): 280 mm   lower table (front-back): 280 mm   upper table (left-right): 280 mm   upper table (front-back): 280 mm OVERALL SPECIFICATIONS (COIL LINES)   sheet width max.: 100 mm   sheet thickness max.: 4 mm ELECTRICAL SPECIFICATIONS   mains voltage: 400 V   mains frequency: 50 Hz DIMENSIONS / WEIGHTS   space requirements -left/right-: 1800 mm   space requirements -front/back-: 1840 mm   total height: 1350 mm   total weight approx.: 2500 kg

SLIDE   total force (nominal): 80 to   stroke: 50 mm   stroke rate (min.): 28 /min   stroke rate (max.): 72 /min V-RING   nominal force: 25 to COUNTER RAM   nominal force: 12 to TOOL DIMENSIONS   lower table (left-right): 420 mm   lower table (front-back): 420 mm   upper table (left-right): 420 mm   upper table (front-back): 420 mm   shut height max.: 255 mm STRIP-FEEDER   feeder type: roll feeder   sheet width max.: 180 mm   sheet thickness max.: 5 mm DIMENSIONS / WEIGHTS   space requirements -left/right-: 1700 mm   space requirements -front/back-: 2420 mm   total height: 2420 mm   total weight approx.: 6000 kg ATTACHMENTS -FINEBLANKING PRESS-   decoiler: optional   leveller unit: optional  ...

CONTROLS   PLC OMRON PRESS DESIGN   drive system: knuckle-joint   frame design: H-frame, monoblock   feedstock transport direction: left to right SLIDE   total force (nominal): 160 to   stroke: 60 mm   stroke rate (max.): 72 /min COUNTER RAM   nominal force: 40 to   stroke: 14 mm V-RING   nominal force: 50 to   stroke: 13 mm TOOL DIMENSIONS   shut height max.: 277 mm   ram adjustment: 80 mm STRIP-FEEDER   feeder type: roll feeder   sheet width max.: 210 mm   sheet thickness max.: 6 mm   nominal force: 6 kN   measuring wheel: no   band lubrication system: optional   band support rolls: yes DIMENSIONS / WEIGHTS   space requirements -left/right-: 1940 mm   space requireme ...

Capacity: 250 - 400 ton V ? Ring nominal force: 20 - 200 ton Counter ram nominal force: 10 - 100 ton Ram stroke: 30 - 200 mm V-Ring stroke: 40 mm Counter ram stroke: 40 mm Max. die size: 765 x 760 x 610 mm Number of strokes: 40 s.p.m. Approach speed: 120 mm / sec Return speed: 135 mm / sec Working speed: 5 - 50 mm / sec Die Weight total: 2400 kg

Capacidad: 0 t Filtración de la mesa: 0 mm Anchura de la mesa: 0 mm Apoblaje: 0 mm CNC Marca: 0 CNC Modelo: 0 Da presión del deslizamiento: 80 a Capacidad total: 800 kN Superficie de sujeción de la herramienta: supercierción: longitud: 420 mm Anda: 420 mm inferior: longitud: 420 mm Unidad: 420 mm Unidad de la dieta desde: 0 mm sómo: 90 mm Número de trazos: desde: 30 s/min hasta 120 s/min Estado de la herramienta: desde: 150 mm hasta: 250 mm Anchura de banda: 90 mm Groma máximo del material: 3 mm Tensión 50 Hz 3x: 380 Voltios Motriz principal: 5,5 kW El peso de la máquina de la máquina: 6000 kg Máquina de dimensiones generales: Larga: 2970 mm Anchura: 1665 mm Altura: 2420 mm Varios accesorios: Dispositivo de alimentación para interiores Contador de piezas de trabajo
