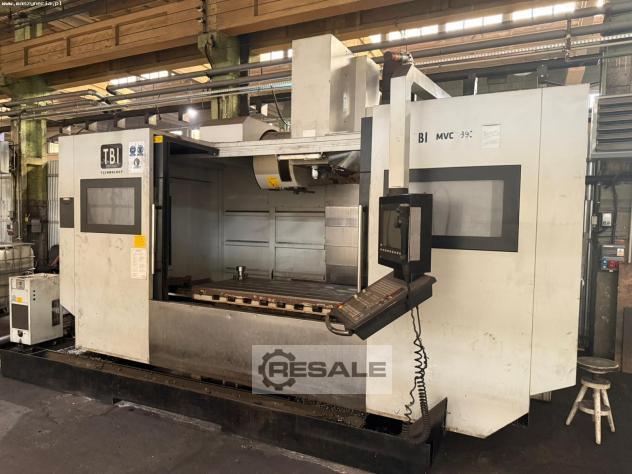

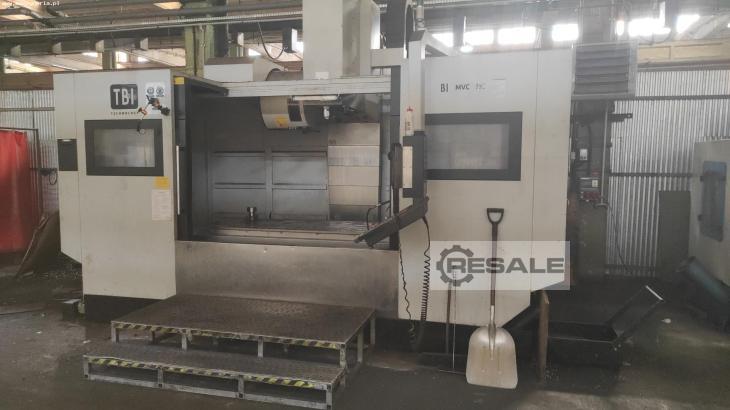

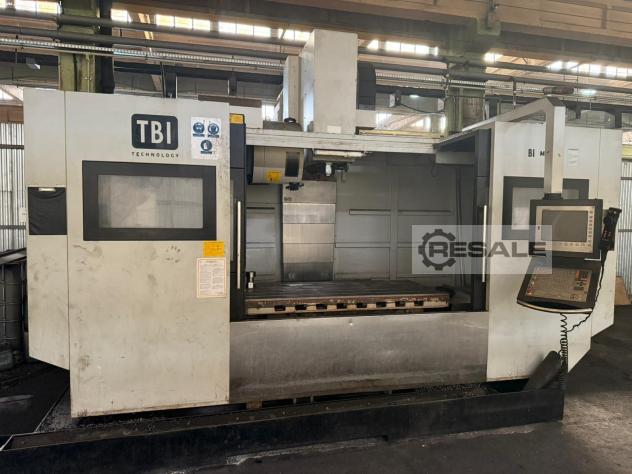

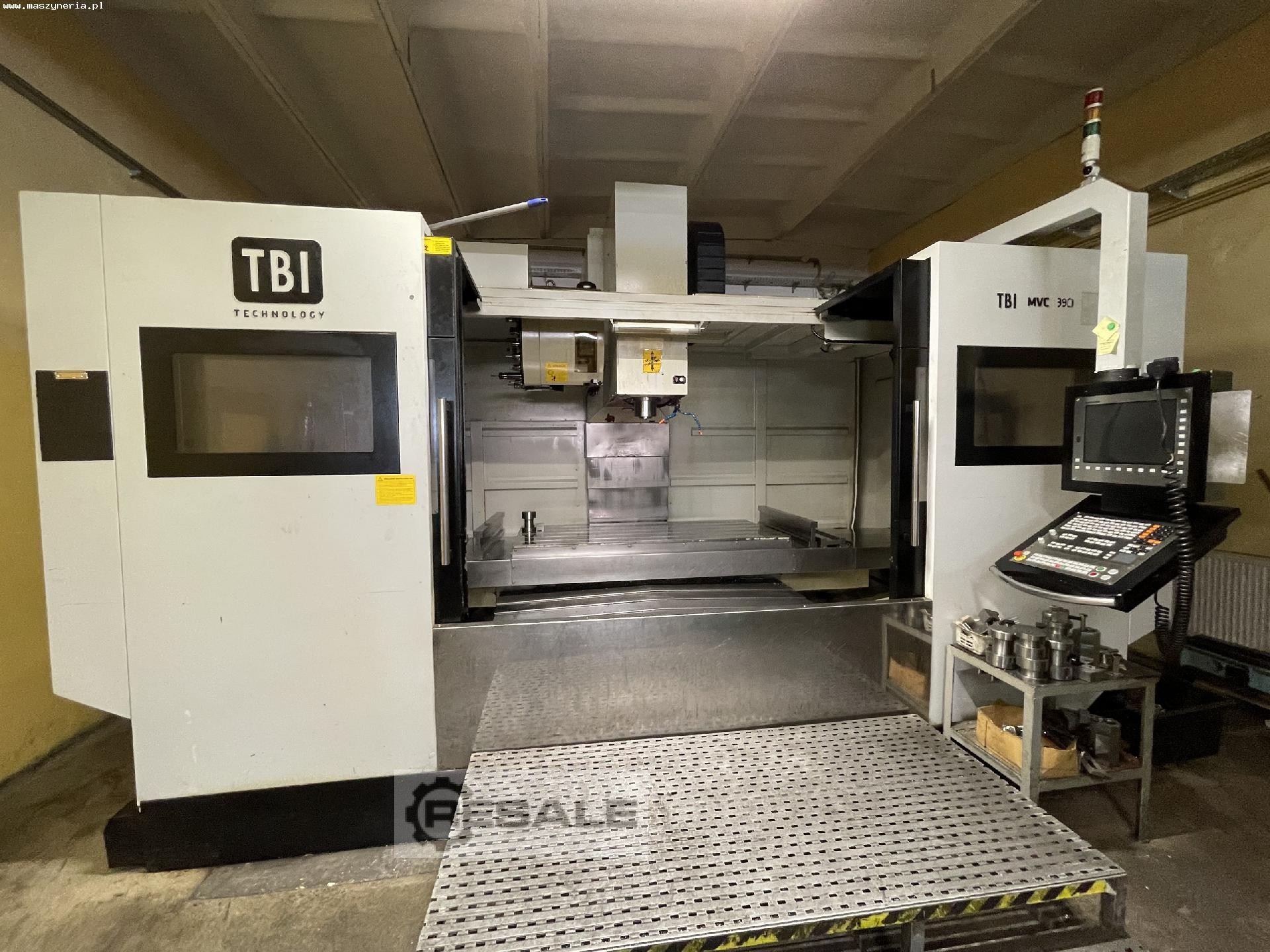

El centro de mecanizado vertical CNC TBI MVC 1890 fue construido en
2023 en Polonia por TBI Technology Sp. z o.o. La máquina ha
funcionado muy poco durante su vida útil. Durante el último
mantenimiento, el husillo fue reemplazado por uno nuevo valorado en
10.000 €.
El centro de mecanizado CNC MVC 1890 que se ofrece es una excelente
opción para mecanizar piezas pesadas con un peso máximo de 2500 kg.
Las soluciones técnicas de última generación que se utilizan en él
garantizan la mejor precisión y eficiencia. Entre ellas se
encuentran, entre otras, un husillo principal fiable y de alta
velocidad. Gracias a su estabilización de temperatura (enfriamiento
por aceite), el husillo no se deforma térmicamente y mantiene una
temperatura constante durante un funcionamiento de alta velocidad y de
gran intensidad. Las herramientas de corte, por su parte, se enfrían
continuamente durante la operación de mecanizado, lo que aumenta su
durabilidad general.

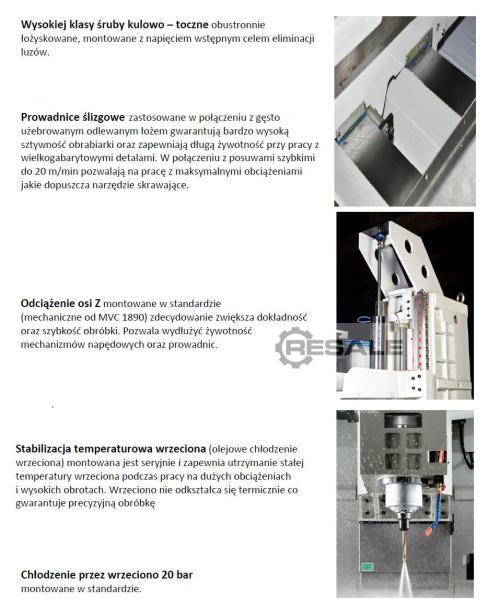

Todos los ejes son accionados por accionamientos digitales eficientes
de alta potencia y alto par motor. Los rodamientos de bolas en ambos
lados eliminan completamente cualquier juego de juego. El alivio

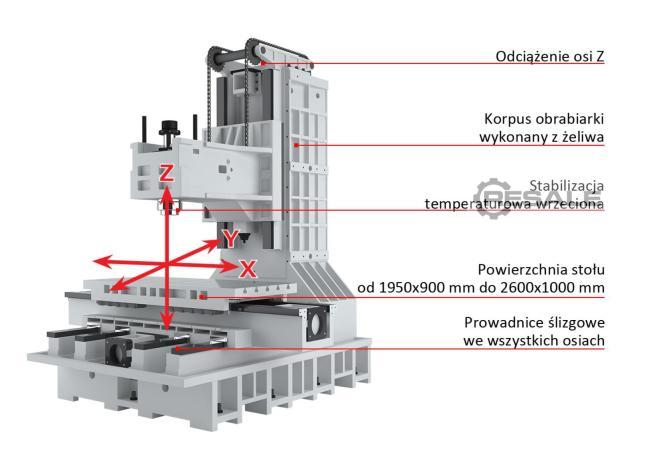

mecánico del eje Z mejora significativamente la precisión y
dinámica de los movimientos y aumenta la vida útil de los mecanismos
y guías de accionamiento. La estabilidad incluso en los desafíos
más intensos, por otro lado, se garantiza gracias a la densa base de
nervaduras de hierro fundido de primera calidad. El centro de fresado
TBI MVC 1890 pesa 17.000 kg.
Especificaciones técnicas de la fresadora CNC TBI MVC 1890
- alimentación en los ejes X/Y/Z: 1800/900/1020 mm
- recorrido rápido en el eje X/Y/Z: 20/20/15 m/min
- dimensiones de la mesa de trabajo (L x W): 1950 x 850 mm
- Peso máximo de la pieza: 2500 kg
- velocidad máxima de rotación del husillo: 12000 rpm
- conicación del husillo: SK40
- Distancia máxima desde la cara del husillo hasta la superficie de
la mesa de trabajo: 1150 mm
- Distancia mínima desde la cara del husillo hasta la superficie de
la mesa de trabajo: 250 mm
- diámetro máximo de la herramienta (posiciones adyacentes
vacías/ocupadas posiciones adyacentes): 150/80 mm
- longitud máxima de la herramienta: 300 mm
- peso máximo de la herramienta: 15 kg
- Precisión de posicionamiento: ± 0,005 mm
- Repetibilidad de posicionamiento: ± 0,003 mm
- Número de ranura T: 5
- Ancho de ranura en T: 22 M51251405 mm
- Espaciado en ranura T: 150 mm
- Capacidad del depósito de refrigerante: 560 L
- fuente de alimentación: 400 V
- dimensiones (L x Anla x E): aprox. 4900 x 3300 x 3600 mm
- peso de la máquina TBI MVC 1890: 17000 kg
Equipamiento de la fresadora TBI
- Controlador CNC: HEIDENHAIN TNC 620
- Cargador de herramientas de tambor de 24 posiciones
- cambiador de herramientas de doble brazo
- husillo con estabilización de temperatura
- roscado sin soporte de herramienta compensador
- refrigeración mediante husillo 20 bar
- Sistema de soplado de husillo
- Sistema de refrigeración de herramientas con aire y líquido
- Transportador de astillas integrado
- Sistema de limpieza de virutas
- pistolas de descarga de virutas
- Accionamientos de eje digital
- correderos en todos los ejes
- protectores telescópicos en todos los ejes
- alivio mecánico en el eje Z
- removedor de aceite (separador de aceite)
-Volante
- iluminación del espacio de trabajo
- armario eléctrico con refrigeración
- Puerto USB y Fast Ethernet
