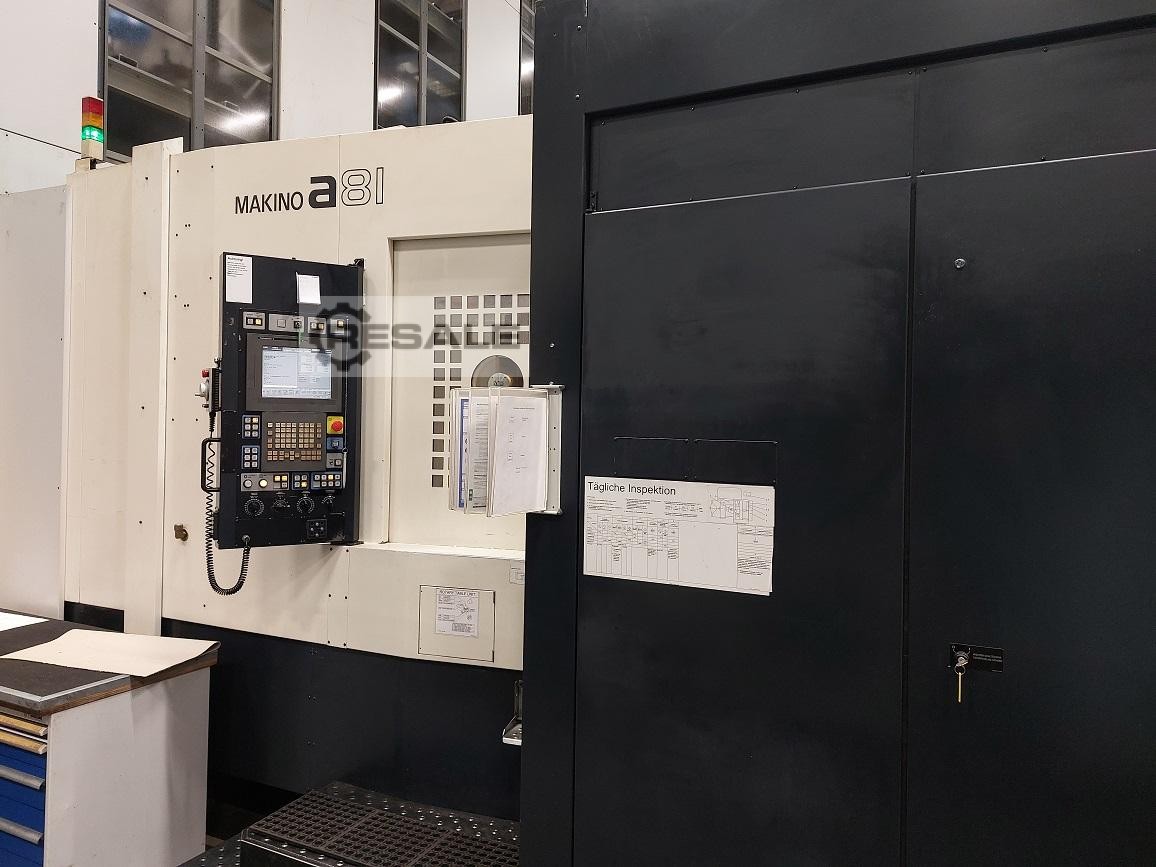

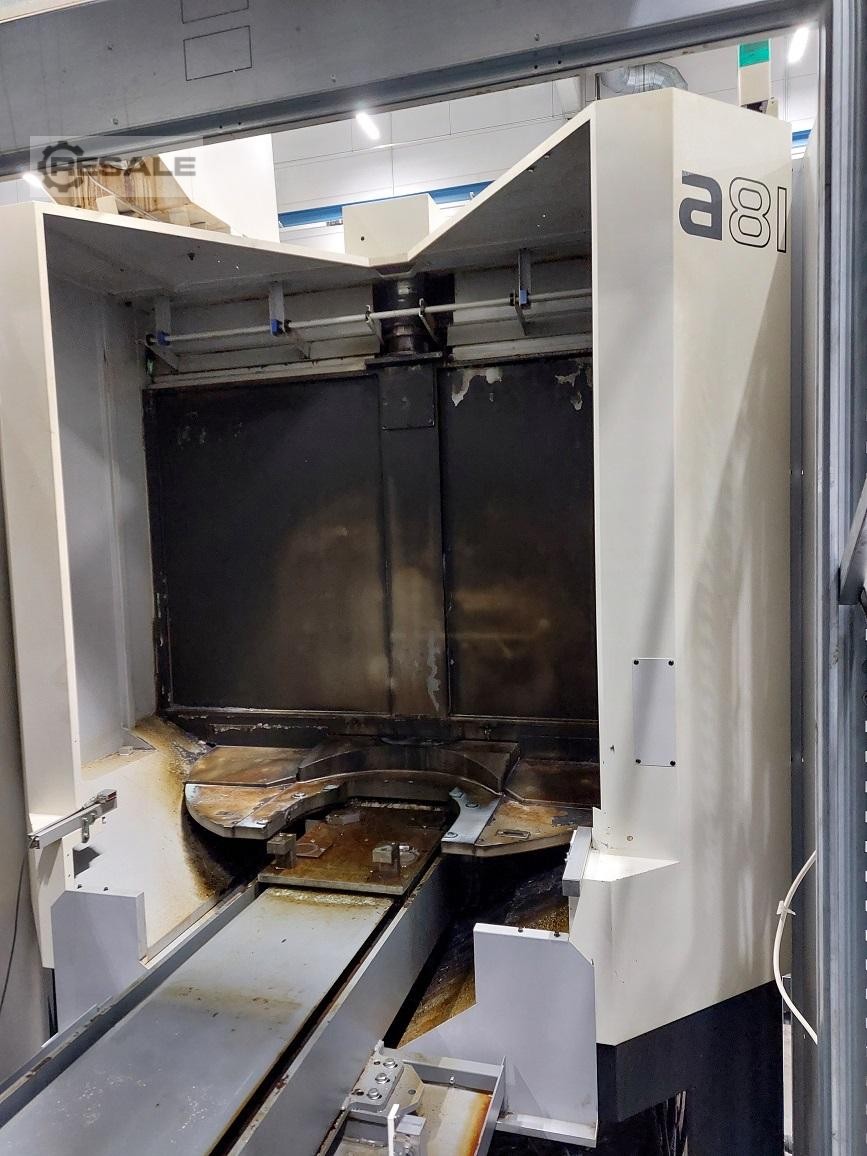

Makino A81 con mando Fanuc 310 is-A Pro 5
Rango de recorrido:
Movimiento transversal (eje X) de la columna mm 900
Ajuste de altura (eje Y) de la unidad del husillo mm 800
Superficie de sujeción de la mesa de distancia al centro del husillo
mm 80 - 880
Movimiento longitudinal (eje Z) de la mesa mm 1020
Distancia del centro de la mesa al eje de nariz mm 50 - 1070
Altura máxima del giro respecto a la superficie del palé mm 1300
Círculo giratorio permitido en el área de trabajo mm 1000

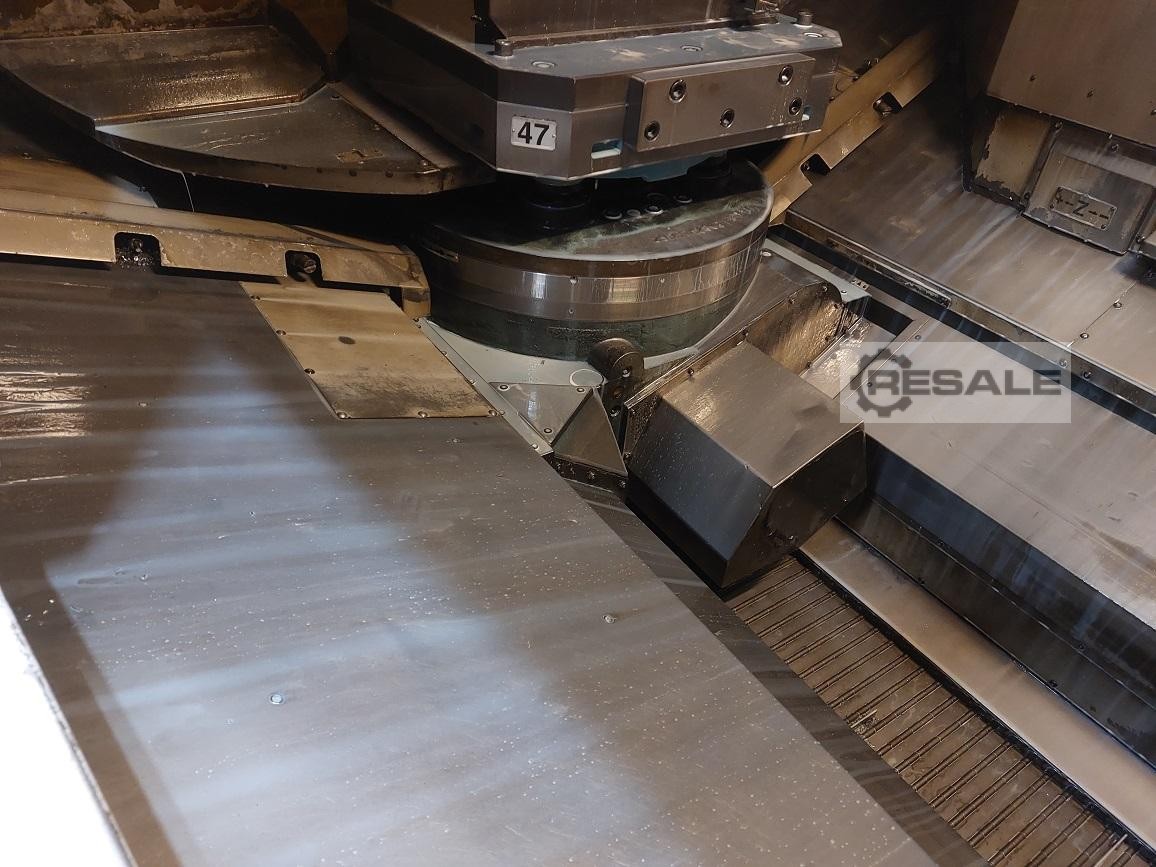

Palés:
Tamaño del palé 630 x 630 mm.
Área de palet con
Rejilla de derivación M16 con paso de 125 mm y un
En el centro el sondaje 50H7.
Tope de 2 bordes para luminarias 315 ± 0,01 mm.
Palés – NC – platos giratorios incluyendo 4º NC – eje,
Pureza de entrada 0,001
2 direcciones de rotación, tiempo de rotación 0 ... 90 2,5 s
0 ... 180 3.8 s
Sistema de medición de ángulo: codificador rotatorio.
Precisión de posicionamiento: ± 3 segundos de arco.
Peso máximo permitido de carga 1200 kg

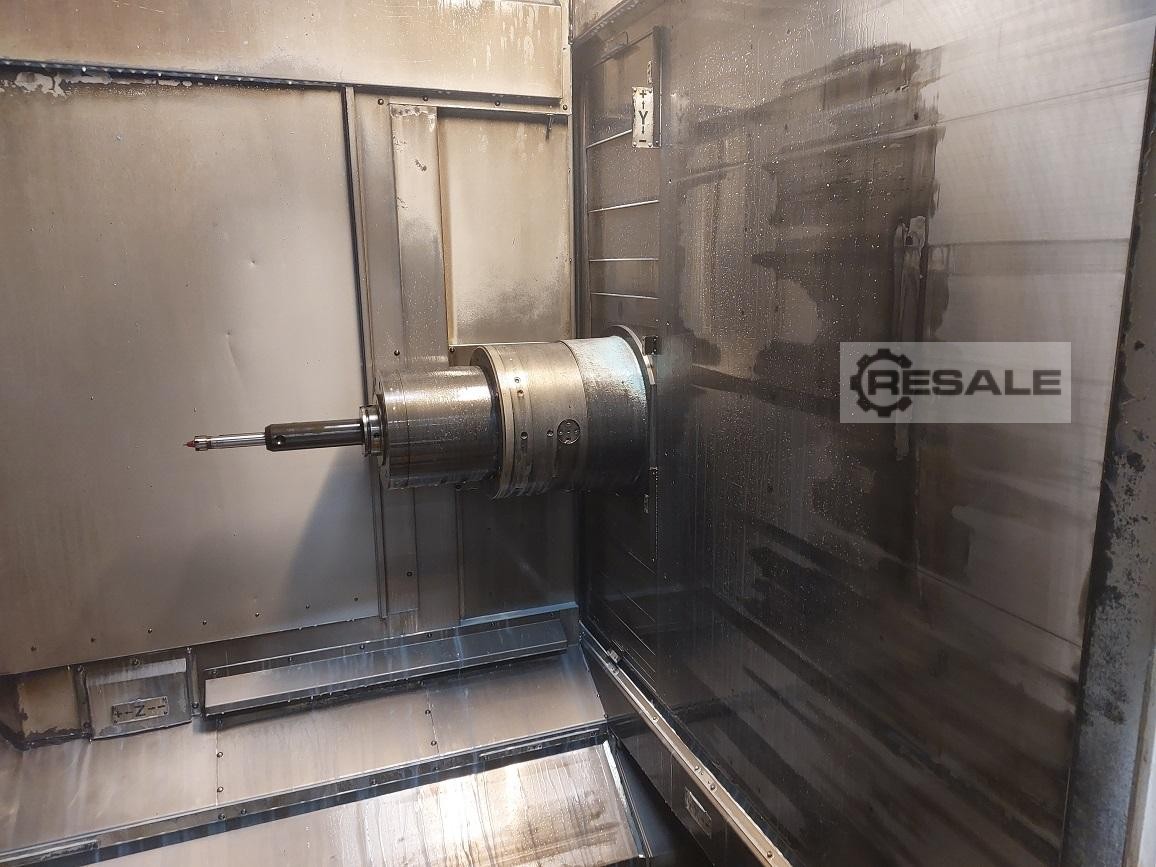

Husillo:
HSK-A100
Velocidades del husillo: 20 ~ 10000 min-1 (rpm)
Feed:
Velocidades de avance:
Alimenta 1 ... 50.000 mm min-1
Travesía rápida 50.000 mm min-1
Escamas de vidrio en todos los ejes

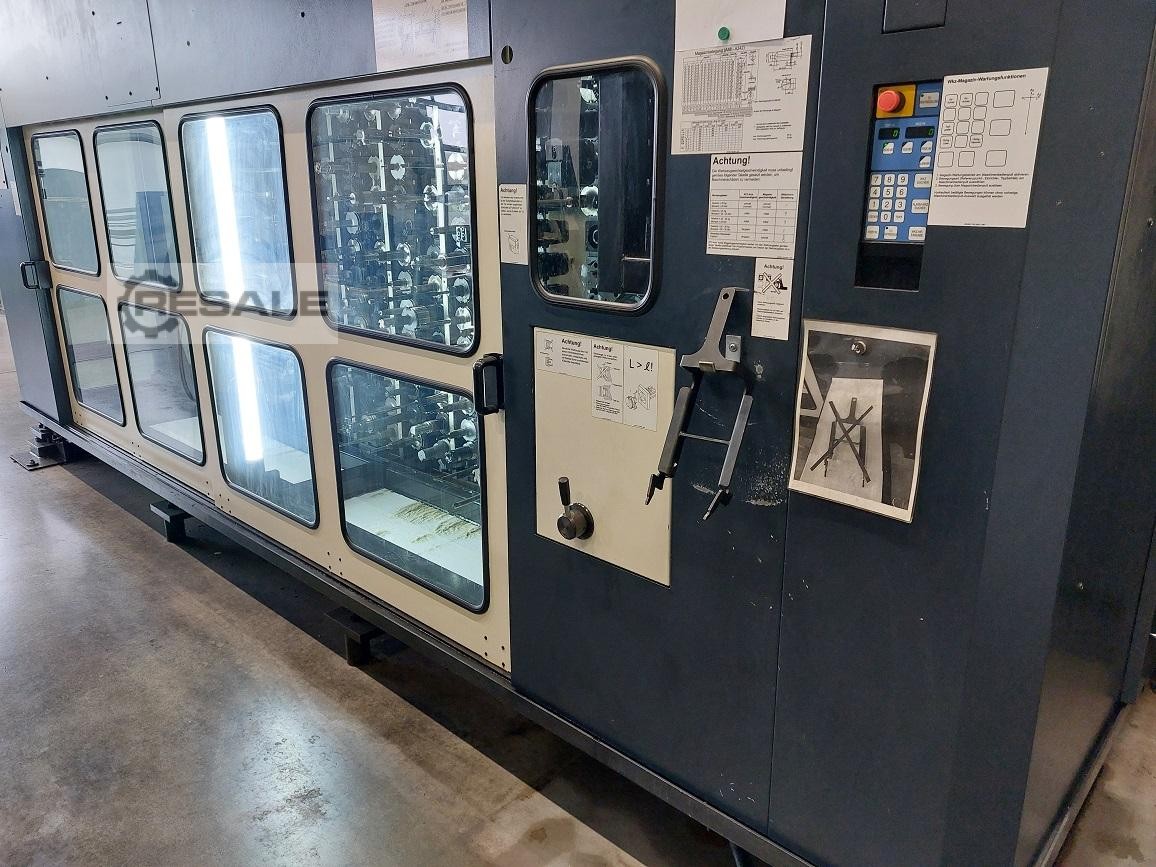

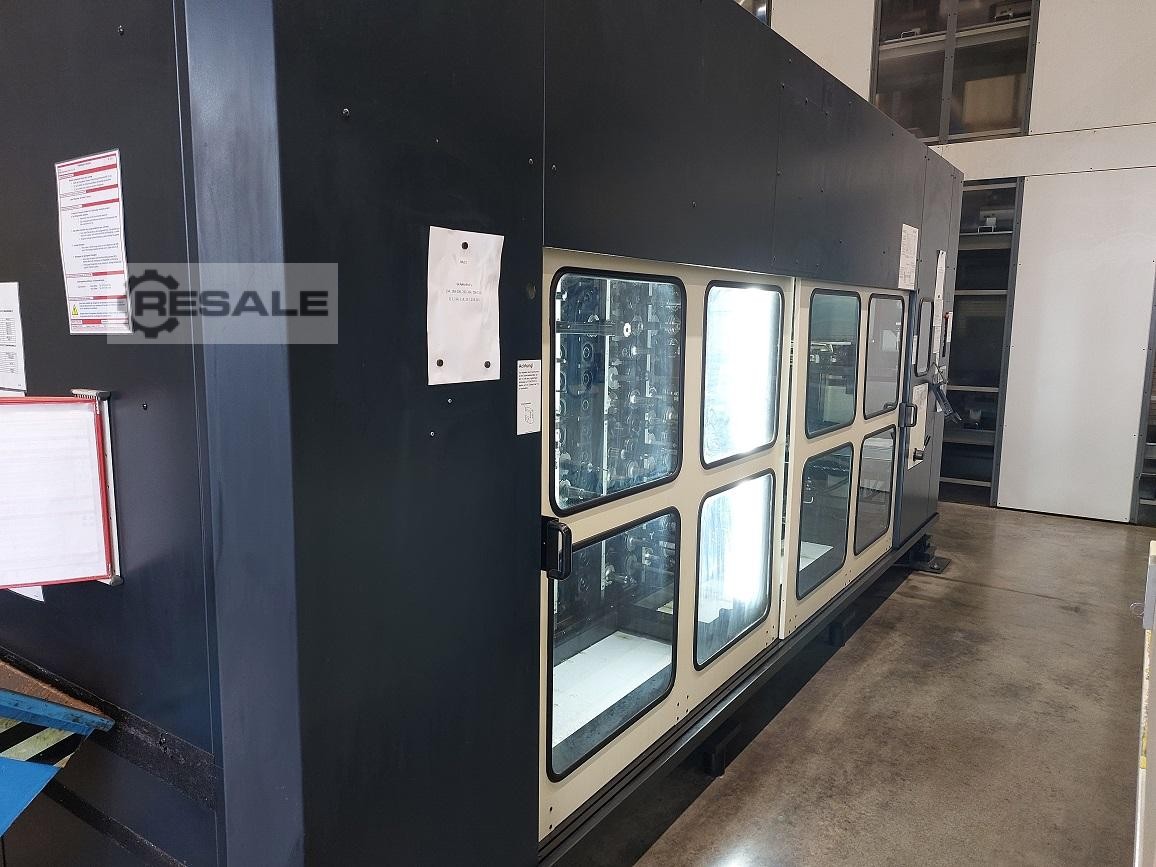

Cambiador de herramientas:
Cargador de herramientas con 242 ubicaciones de memoria
En el diseño del cargador matriz
Soporte para vástagos cónicos huecos según la DIN 69893 HSK-A
100,
Selección y almacenamiento mediante codificación de lugares, comando
T de 4 dígitos,
asignado libremente.
Estación de carga y descarga, cerrada eléctricamente, para manual
Intercambio de herramientas paralelo al tiempo de producción.
Pantalla multifunción en la estación de carga y descarga para el
Organización de herramientas.
Dispositivo de protección con interruptor de seguridad
Tiempo medio de preparación de la herramienta: 13,5 s
Tiempo de cambio de herramienta 1,7 (3,2) s
Tiempo medio de cambio de herramienta
De corte a corte 5 s
Diámetro máximo de la herramienta 100 mm
Longitud máxima de la herramienta: 690 mm
Peso máximo de la herramienta 20 (30) kg
Par máximo de la herramienta 30 Nm
Diámetro máximo de la herramienta con
Restricciones de espacio 300 mm
Enfriamiento del husillo
Cambiador de palet:
Cambiador de palets con la colocación de los 2 palets en ciclo
alterno
un sistema situado delante de la máquina, fuera del área de
trabajo
Estación de almacenamiento. Soporte de palés rotatorio, B6333094
índice 90 division,
0 - Posición controlada eléctricamente.
Codificación para llamada automática de programa al entrar
del palé. La estación de depósito de palés está equipada con un
dispositivo de protección
Protegida con cerradura eléctrica.
Cargas conectadas:
400 V de corriente alterna trifásica, 50 Hz,
desviación de tensión permitida + 6 - 10 %.
Carga conectada 72 kVA, fusible de corriente 3 x 100 A de soplado
lento.

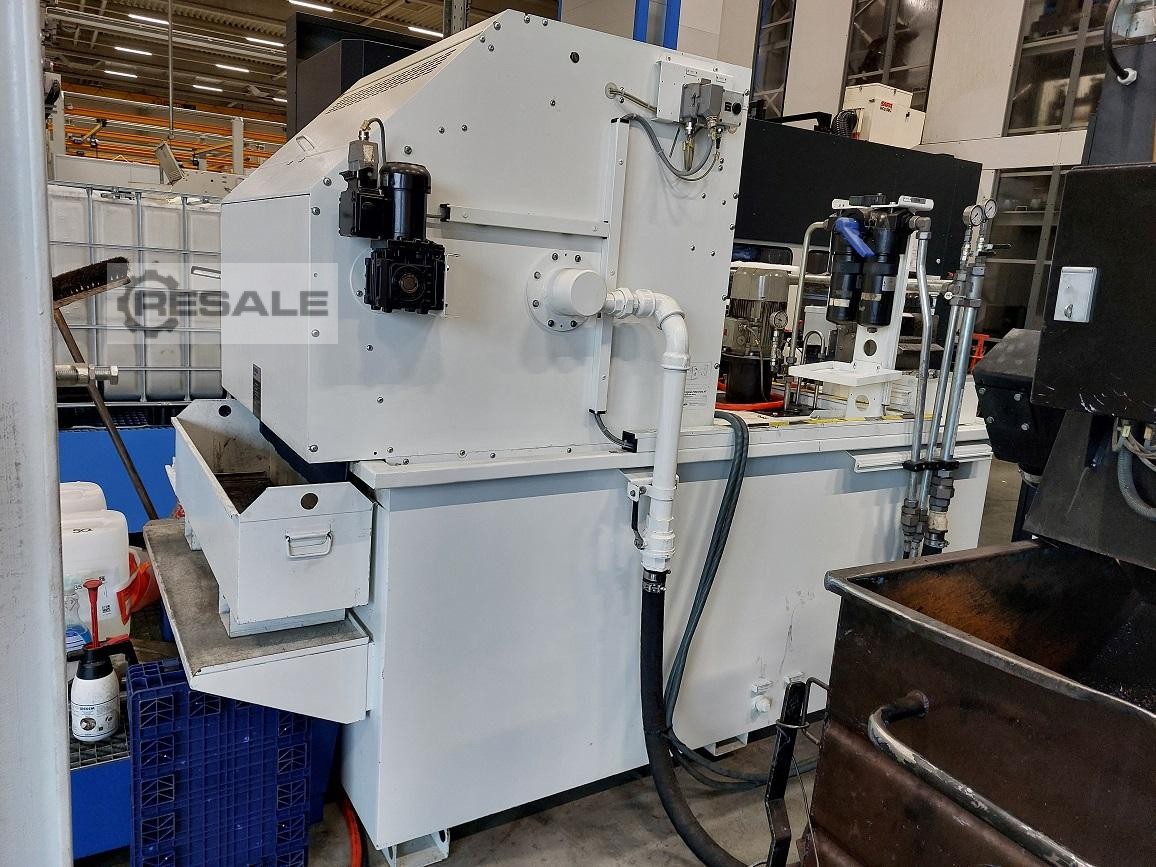

Sistema de tanque:
Knoll Filtro de Cinta Compacto 3200 litros
Separadores magnéticos
Filtro de doble conmutación para IKZ
Refrigerante a través del husillo
Aire comprimido a través del husillo
Extracción con niebla oleosa
Cinta transportadora rascadora

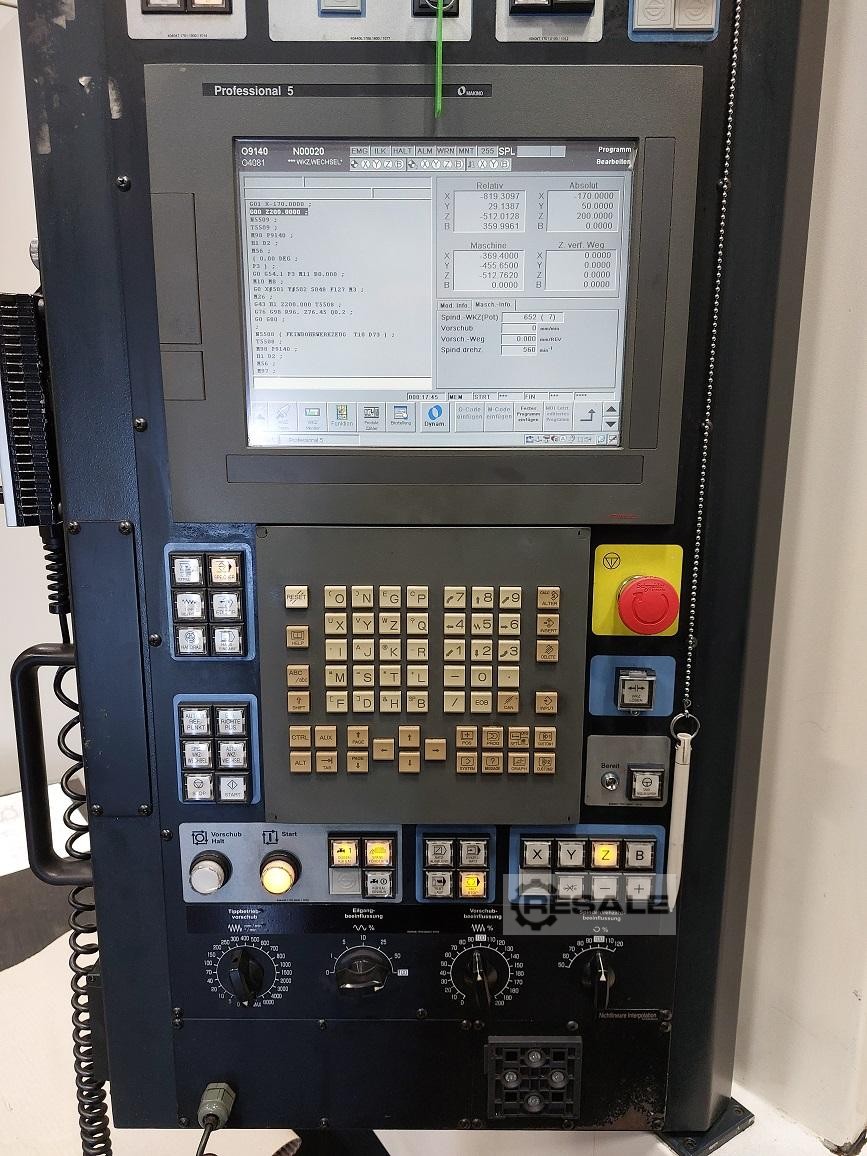

Control:
Makino Pro5
Opciones para 48 puntos cero así como el Macro de Disfraz B
Monitorización de la vida útil
Detección de rotura de herramientas (paralelo al tiempo de
producción)
Control adaptativo de alimentación
Kit de conversión a máquina independiente > uso actual como máquina
de sistema (FFS/FMS)
Ubicación: 01558 Großenhain
Alemania
