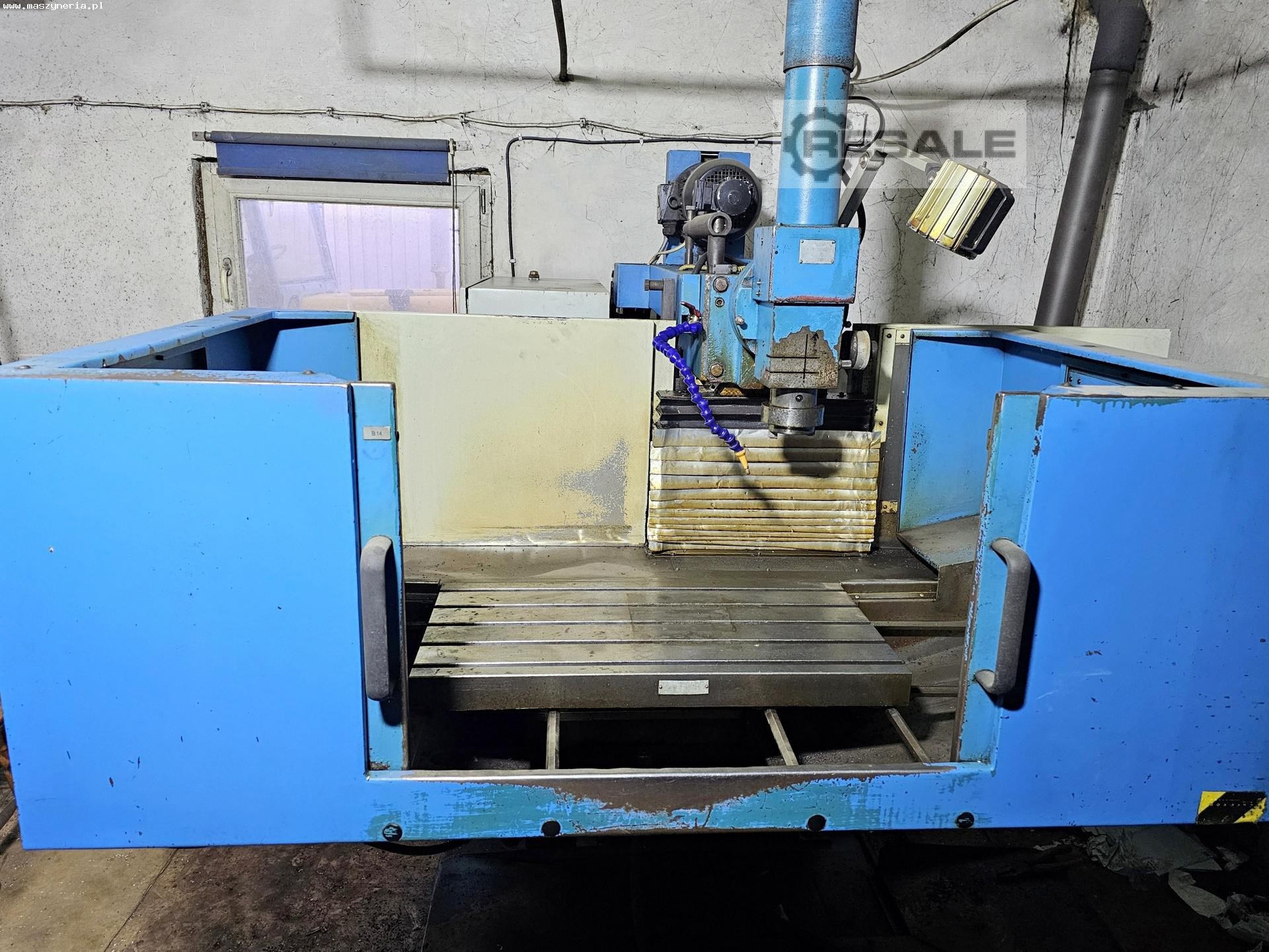

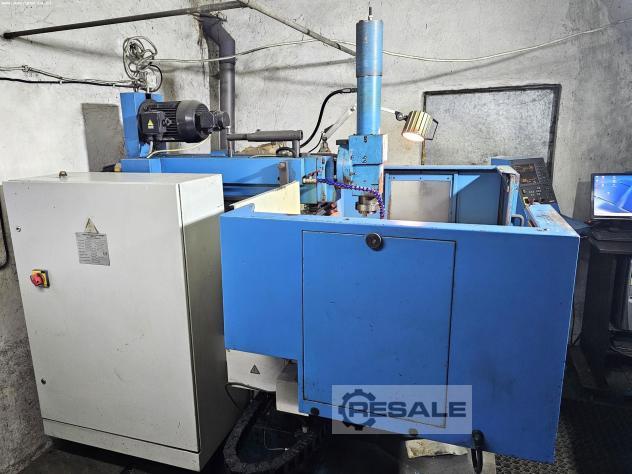

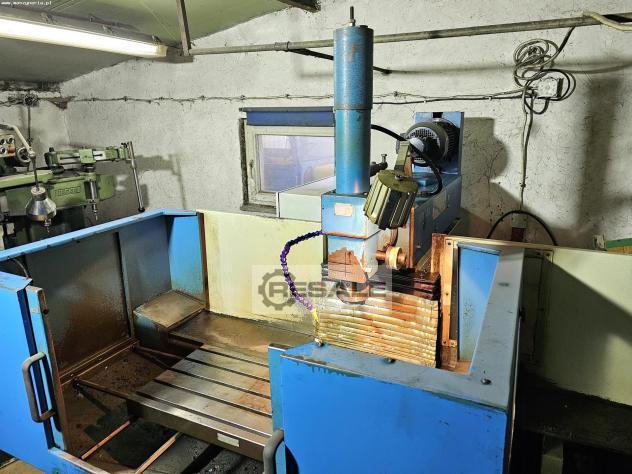

La fraiseuse AVIA FNE 40NC a été construite en 2001 en Pologne par
Fabryka Obrabiarek Precyzyjnych AVIA S.A. La machine est utilisée
pour l’usinage de précision de pièces d’un poids maximal de 400
kg. Le processus d’usinage s’effectue sur trois axes au moyen
d’une broche fiable avec réglage de vitesse sans étapes. La

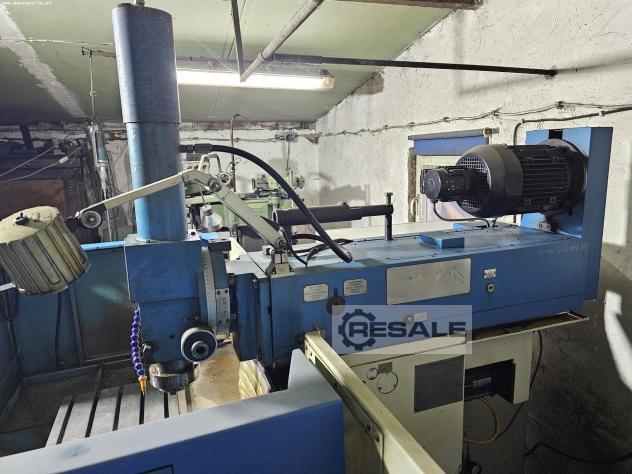

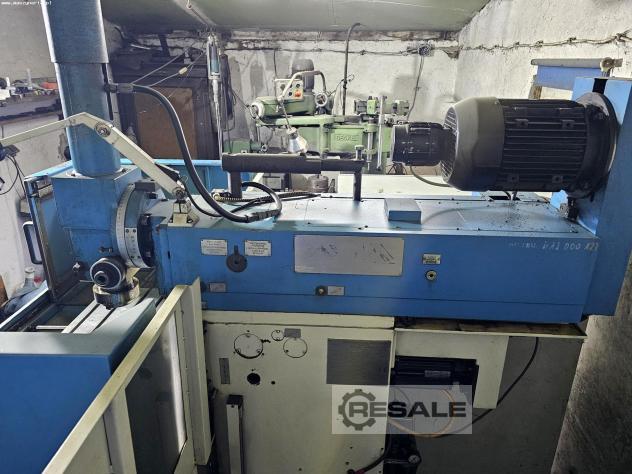

broche, montée sur une tête de travail pivotante, se déplace sur
l’axe Z sur des guides verticaux de précision. Tout cela est

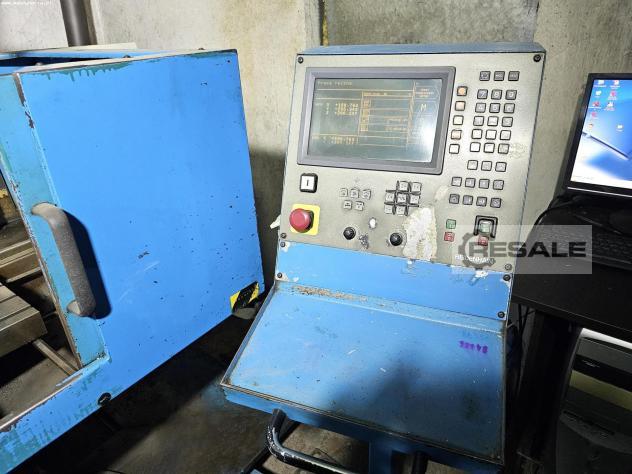

complété par le système de contrôle facile à utiliser HEIDENHAIN
NC, dans lequel même les programmes les plus avancés peuvent être
créés en seulement quelques étapes. La fraiseuse de la salle
d’outillage AVIA FNE pèse 1900 kg.
Données techniques de la fraiseuse à métaux AVIA FNE 40NC
- Contrôleur NC : HEIDENHAIN TNC 310
- alimentation sur les axes X/Y/Z : 620/420/400 mm
- rotation rapide sur les axes X/Y/Z : 6000/4000/4000 mm/min
- ajustement du débit d’avance : sans escalier
- Poids maximal de la pièce : 400 kg
- surface de table de travail horizontale (L x W) : 800 x 400 mm
- surface verticale de la table de travail (L x W) : 450 x 300 mm
- plage de vitesse de rotation de la broche : 100-4000 tr/min
- nombre d’étapes de réglage de la vitesse de la broche : 2
- réglage de la vitesse de la broche : sans pas de cran
- affiné de la broche : ISO 40
- puissance d’entraînement par broche : 6 kW
- angle vertical de rotation de la tête : ± 45
- Extension verticale de la quille de la tête (manuelle) : 80 mm
- force de serrage de l’outil : 10000 N
- diamètre de l’alésage en support : 56H7 mm
- Nombre de fentes en T (table de travail horizontale) : 5
- Nombre de fentes en T (table de travail M6351405 verticale) : 3
- Largeur de la fente en T (table de travail horizontale) : 14 mm
- Largeur de fente en T (table de travail verticale) : 14 mm
- Espacement en T (table de travail horizontale) : 80 mm
- Espacement en T (table de travail verticale) : 80 mm
- puissance d’entraînement par axe : 7 kW
- alimentation du moteur hydraulique : puissance de l’unité : 0,55
kW
- puissance de l’électropompe du système de refroidissement : 0,2
kW
- alimentation : 3x 400 V ; 50 Hz
- dimensions (L x Wide x H) : 2194 x 2350 x 1966 mm
- poids de la fraiseuse AVIA FNE 40NC : 1900 kg
(Les paramètres techniques donnés peuvent différer légèrement de
la réalité. Une vérification des capacités réelles de la machine
proposée est requise.)
