GENERAL
Proyecto nº: 905777
Cantidad: 1 PCS.
Fabricante: TSUGAMI
Tipo: BO326E-II

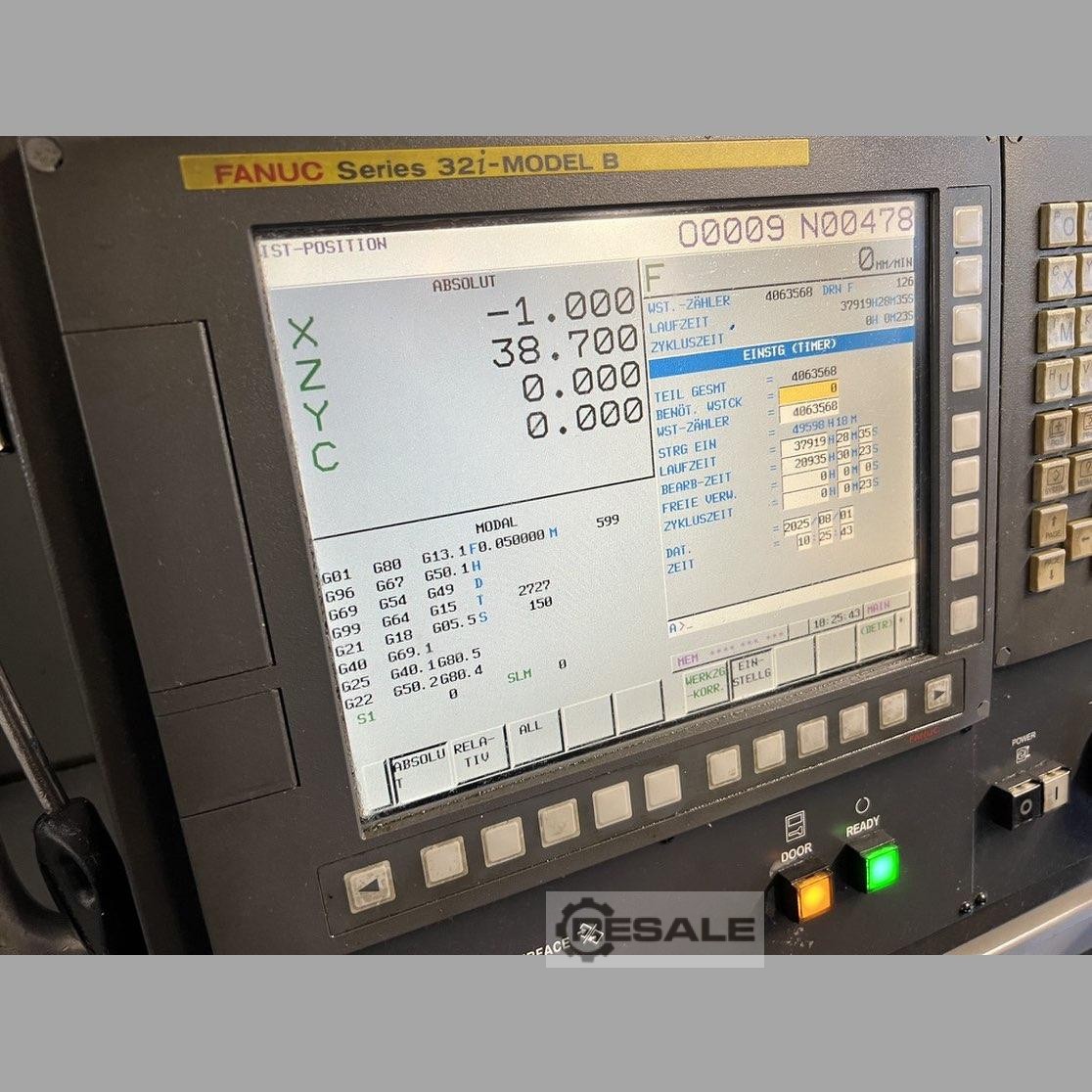

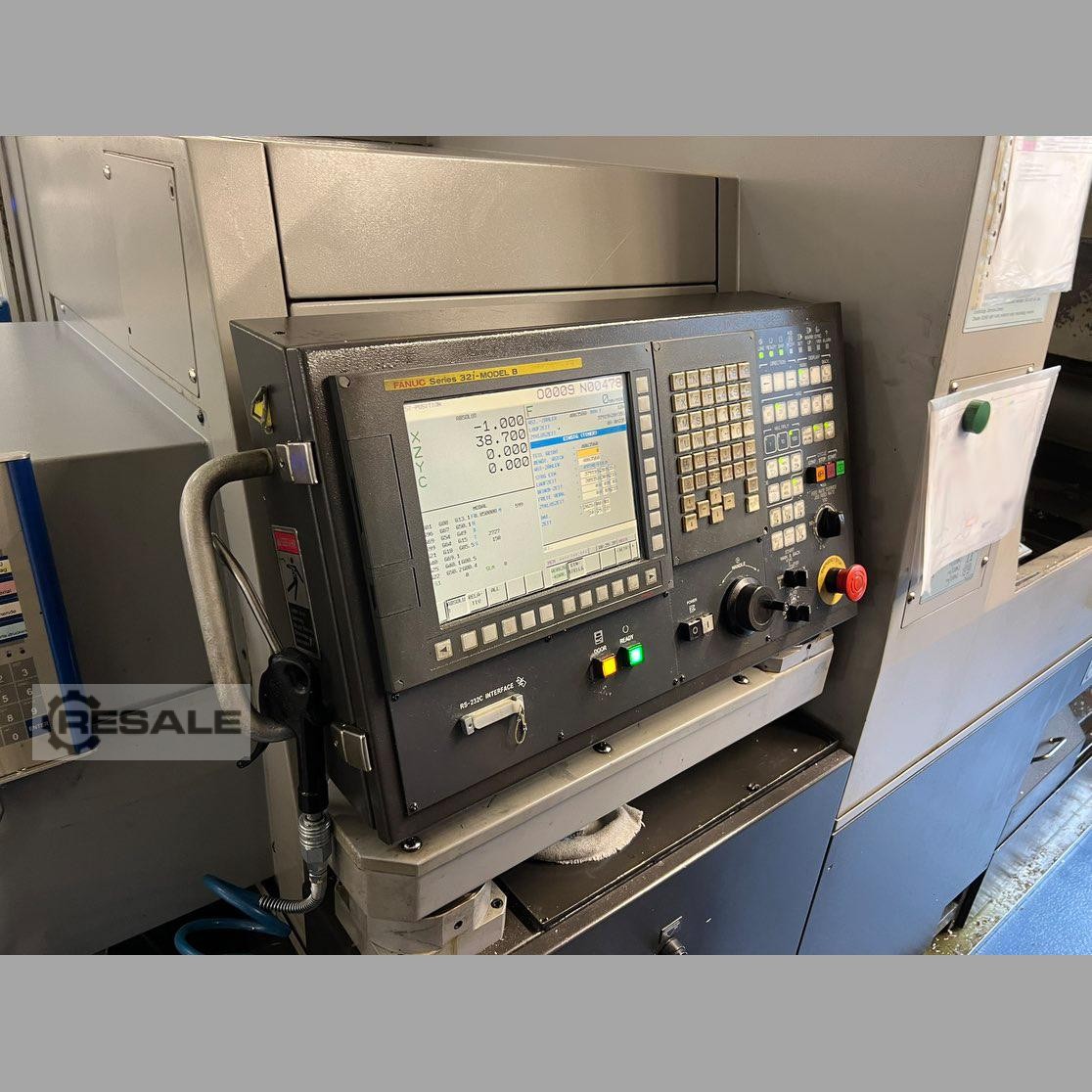

Control: Fanuc 32i MB
Año de fabricación: 2016
Condición: Máquina usada
Aprox. (hrs): 49590
DESCRIPCIÓN
GIRO
8 ejes
Diámetro máximo de giro: 32 mm
Longitud máxima de giro: 320 mm
Velocidad máxima del husillo principal 8000 1/min
Máximo de potencia principal en ED 10-40/100% 5,5/3,7 kW
Apertura del husillo, eje principal 8-32 mm
Ejes en la unidad principal C
Carrera del husillo de la pieza de trabajo 320 mm
Cilindro de sujeción hueco en el eje principal
Subhusillo de velocidad máxima: 8000 1/min
Subhusillo de potencia máxima en ED 10-40/100% 3,7/2,2 kW
Ejes en la unidad subhusal C
Suministro de refrigerante a través del subhusillo
Eyección de la pieza a través del subhusillo
Eyector de la pieza en el subhusillo
OTROS EQUIPOS
Revestimiento contra salpicaduras con área de trabajo completamente
encapsulada
Iluminación en la zona de trabajo
Preparación para el sistema central de extracción de aceite y
emulsión
Transportador de astillas
El motor funciona/era con aceite
Dispositivo de refrigerante con filtro de correa de papel
Bomba de alta presión
Sistema automático de extinción de incendios por CO2
Banda de descarga de piezas

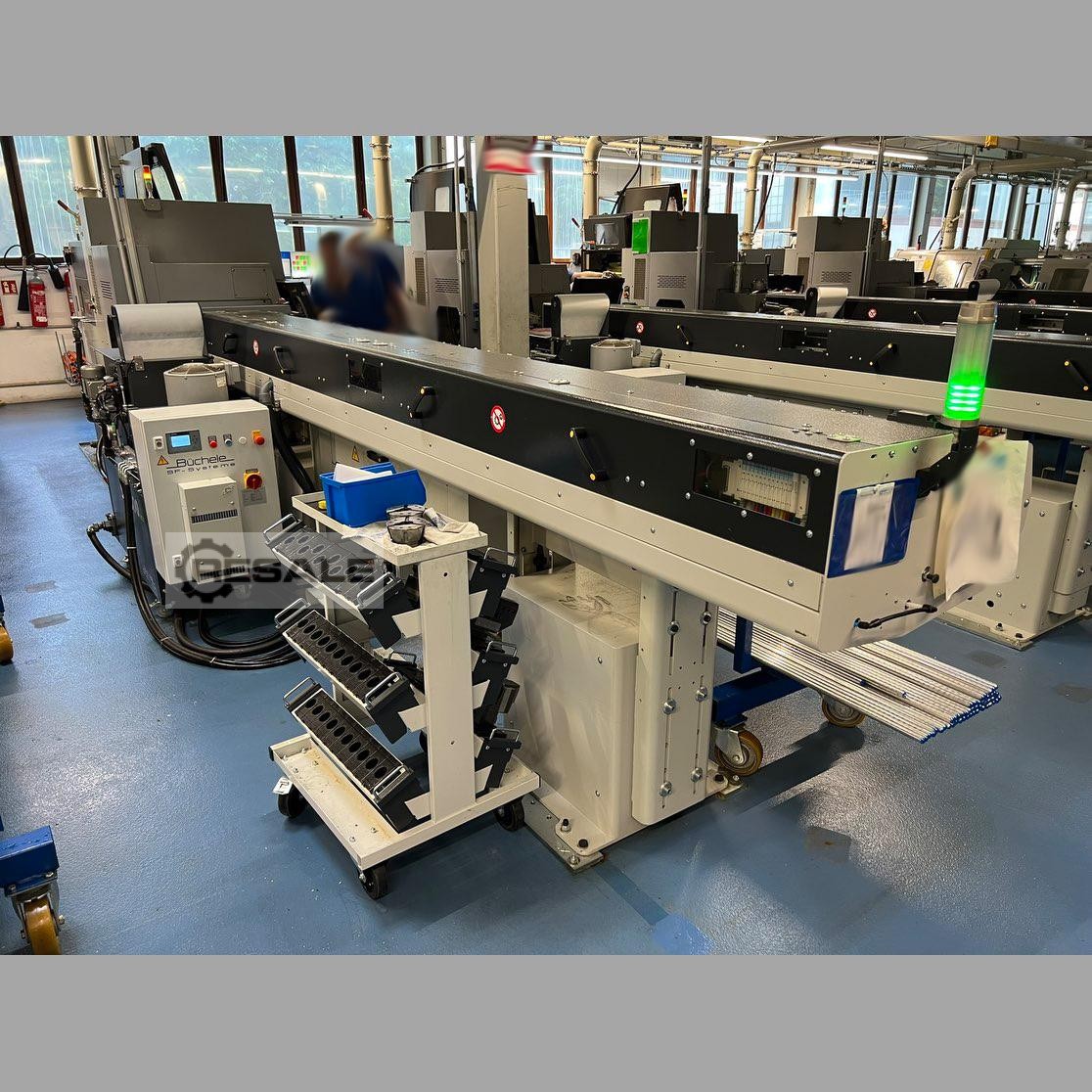

Cargador de alimentador/cargador de barras
Roscado sin mandril compensador
Fresado de superficie de carcasa (polarización en los ejes C y Z)
Fresado de polígonos
Luz de estado de la máquina
ACCESORIOS
1 juego de mandril para coletas
1 juego de portaherramientas para torneado
1 juego de portaherramientas para herramientas eléctricas
DATOS TÉCNICOS GENERALES
Consumo total de potencia: 21 kVA
Dimensiones de la máquina (LxWxH) aprox. 2.150 x 1.280 x 2.010 mm
Peso de la máquina: aprox. 3500 kg
NOTA
- Conversión posible a máquinas de torneado corto
- Arbusto guía conducido

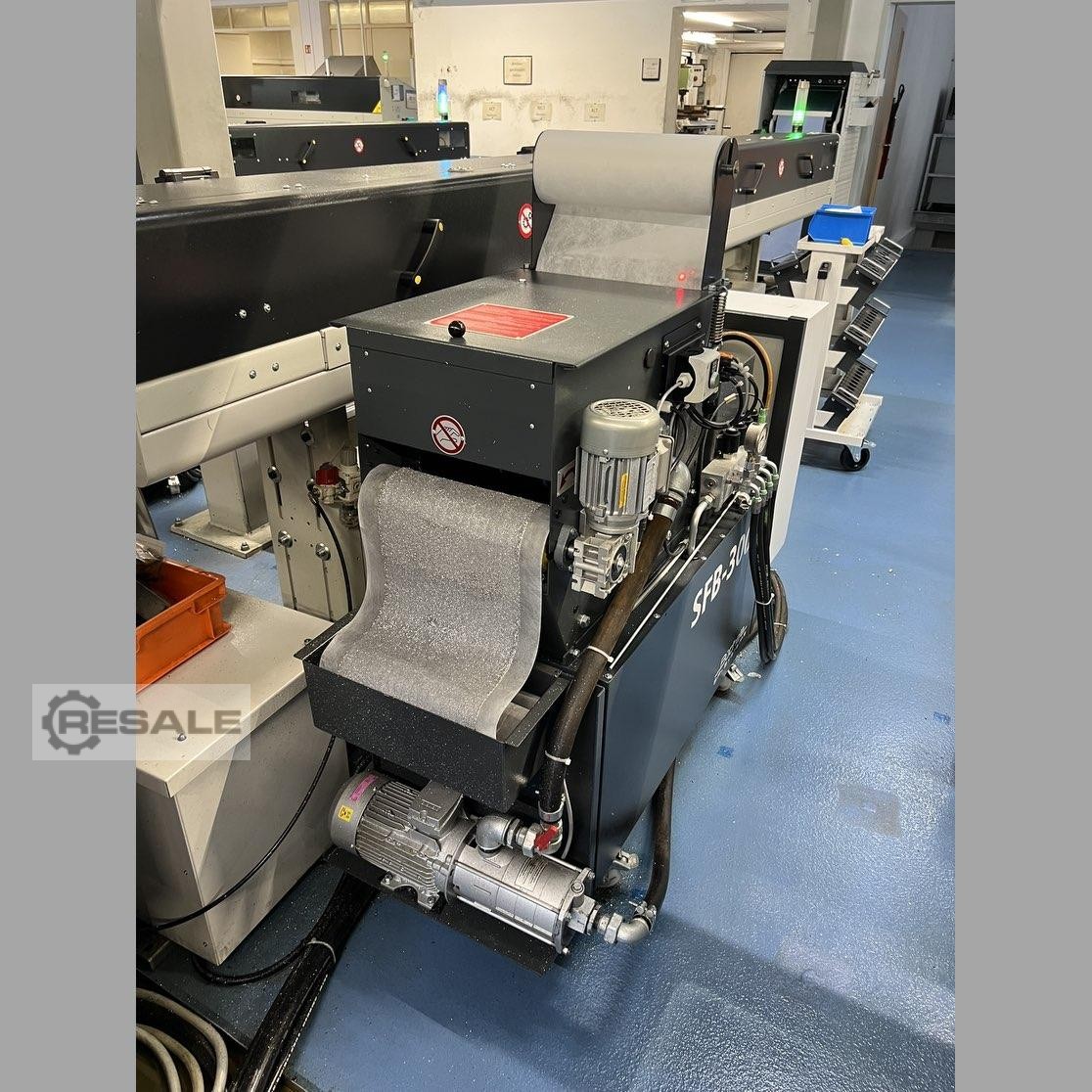

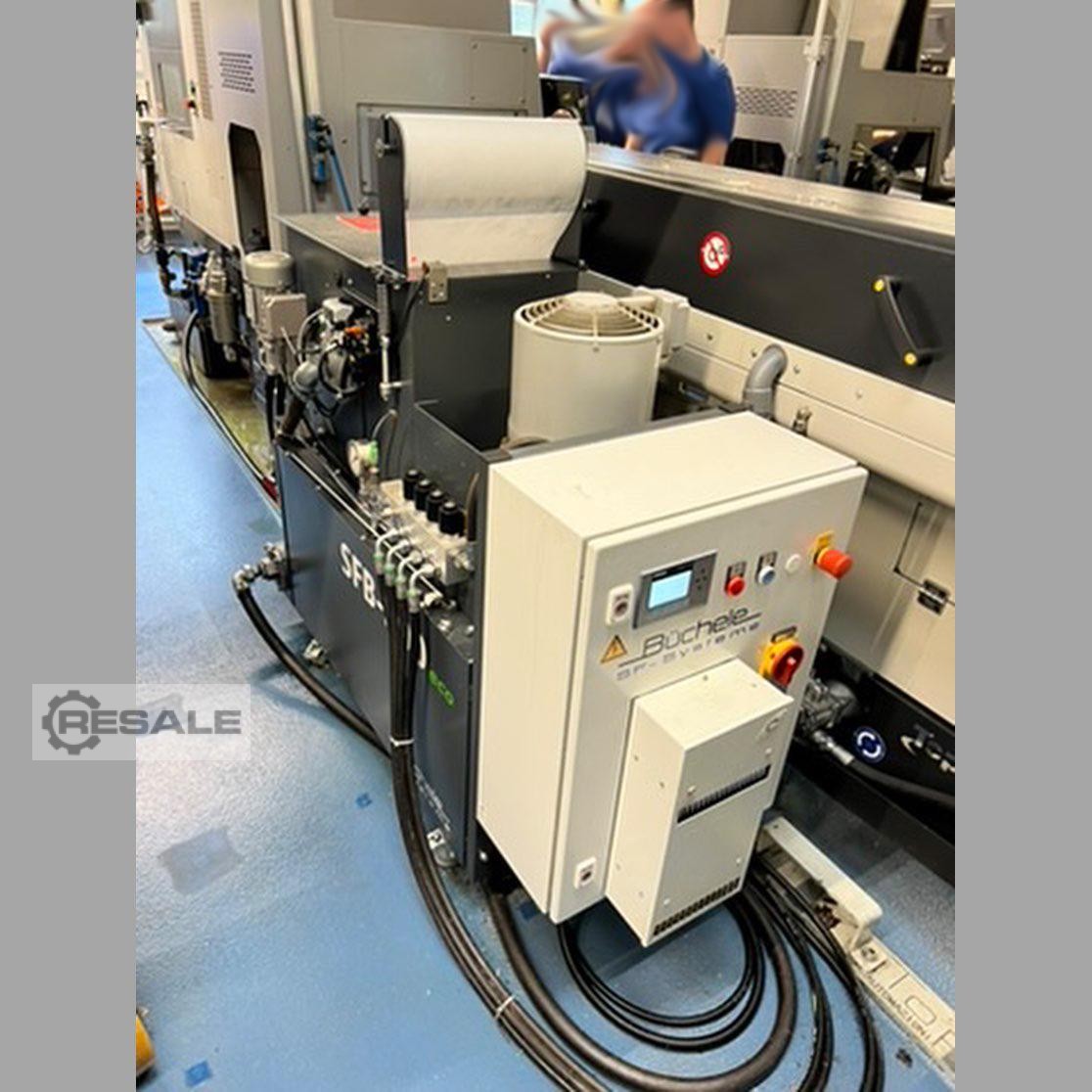

En 2023 con el nuevo sistema de refrigerante Fabr. Büchele SFB 300eco
(filtro de cinta de papel con bomba de alta presión de 100 bar), así

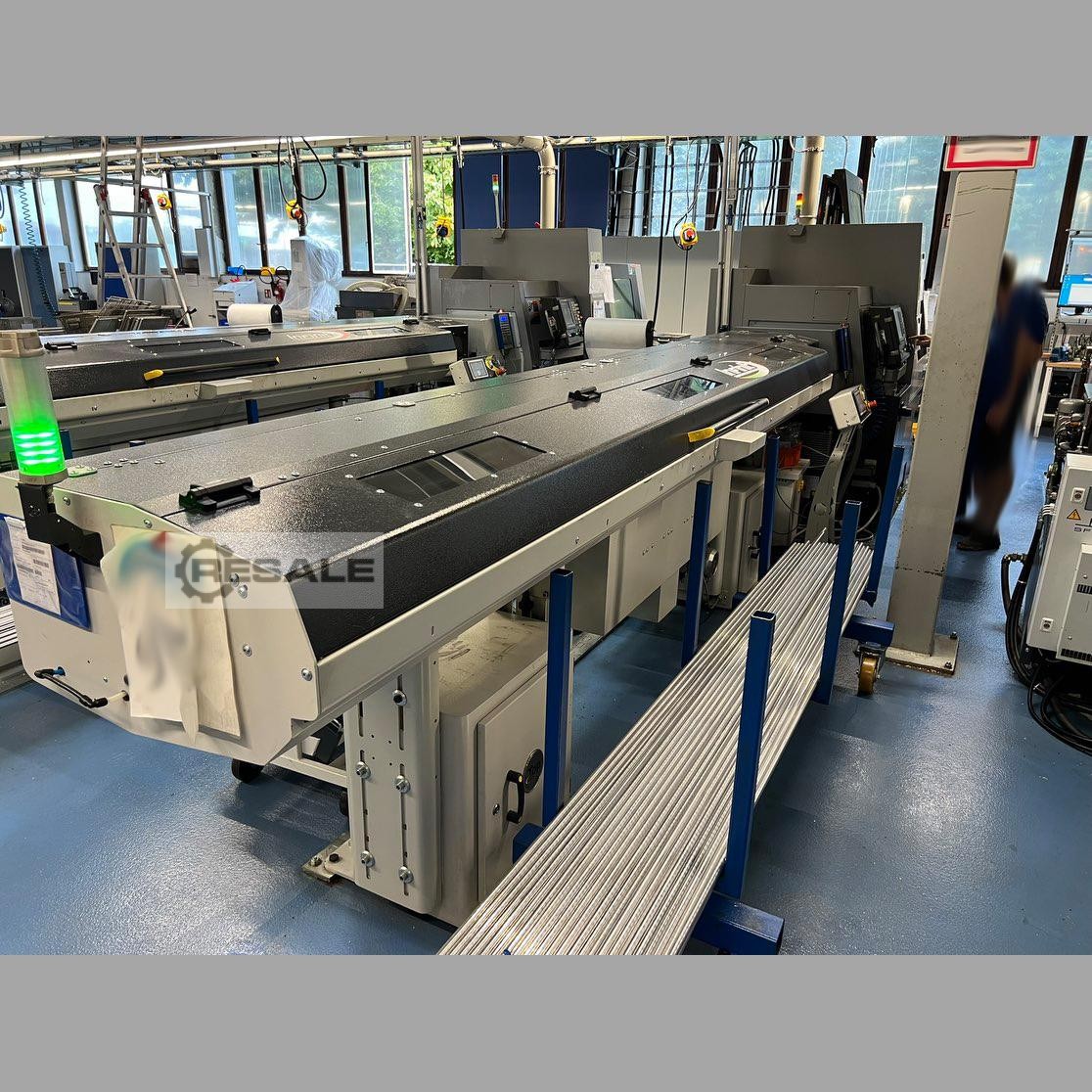

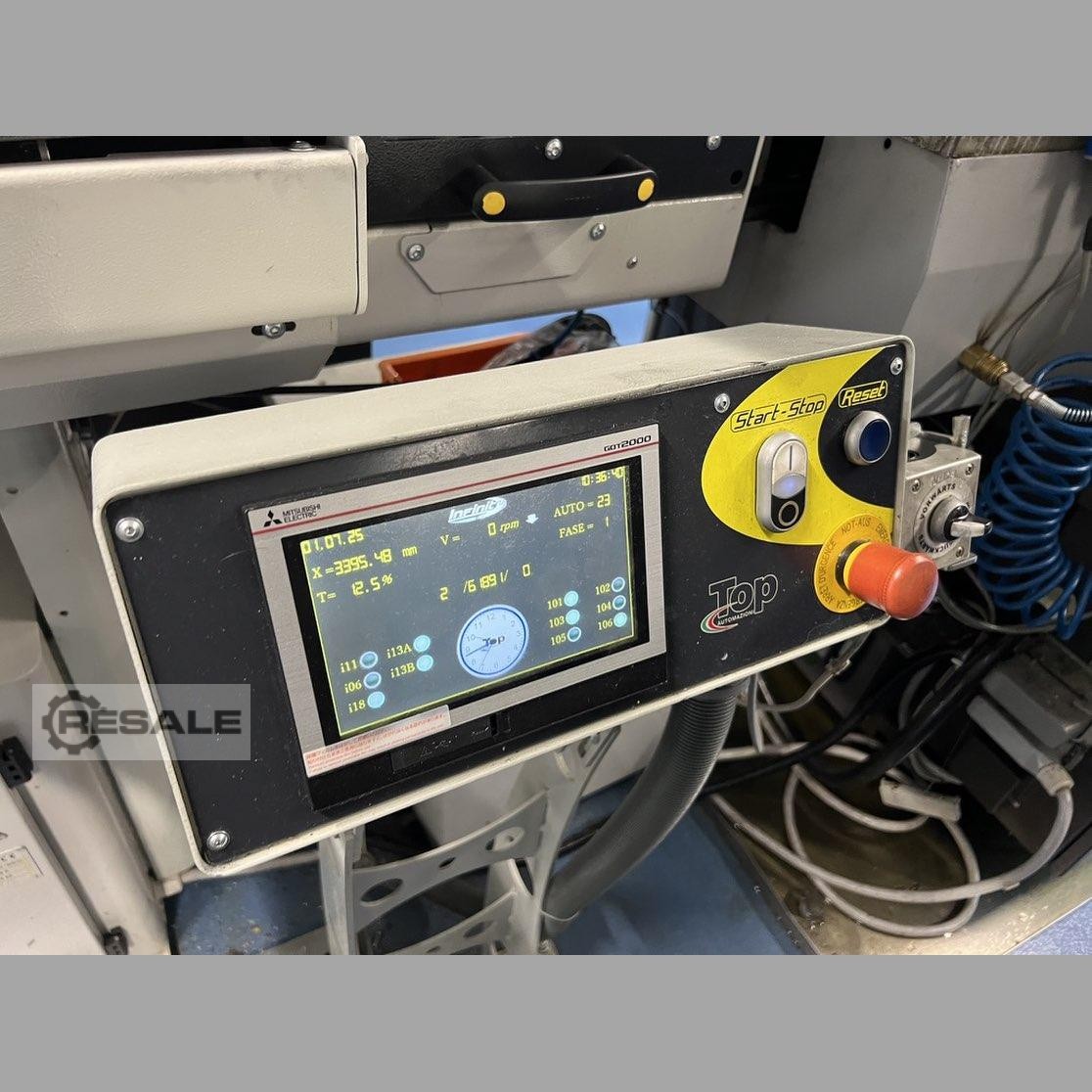

como un alimentador de barras de FMB se convirtió en el nuevo TOP
Automazioni NF 334SX.
Hemos descrito el producto con el mayor cuidado posible. Sin embargo,
dado que esto no proviene de nuestra producción, los datos
mencionados y los detalles del equipo pueden variar. Por ello, le
pedimos que considere la descripción como no vinculante y que revise
los datos en detalle durante una inspección.
