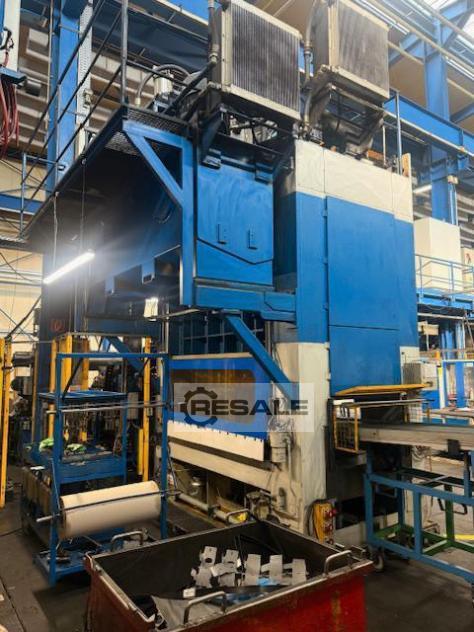

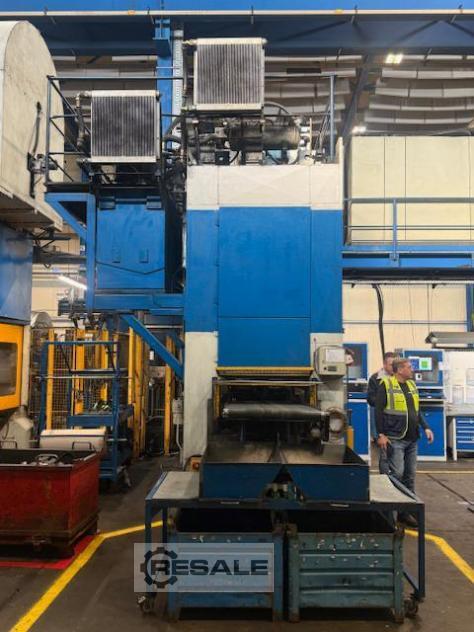

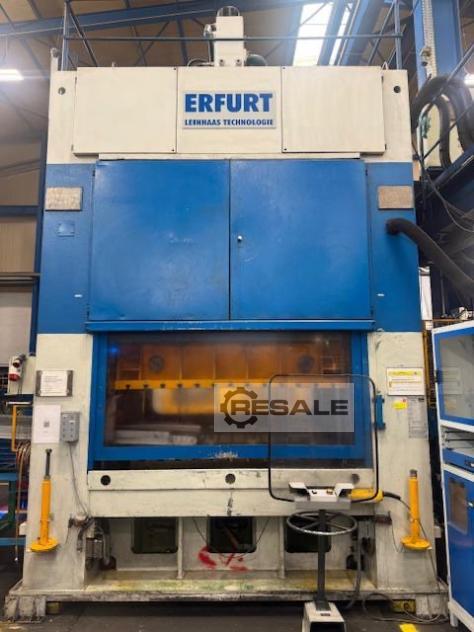

Производитель Erfurt Pressen
Тип машины Технология Лейнхаас
Страна происхождения: Германия (BRD)
Машинные данные
Единица значения параметров /
Примечания
Максимальная сила нажатия 4500 кН
Скорость гребков (непрерывная) мин. 15
ударов/мин
Максимальная скорость хода
(инструмент рассчитан) 75 ударов в
минуту
Ход удара 3 – 200 мм
Регулировка оперативной памяти 120 мм
Высота установки (минимум) 600 мм
Максимальная высота установки 670 мм
Размеры пресс-стола
Длина пресс-стола 2000 мм
Ширина пресс-стола 1250 мм
T-слоты (пресс-стол) DIN 650 – 28 H12
Количество Т-слотов (стол) 11 кусков
Расстояние между Т-прорезями 150 мм
Размеры пресс-рамы
Длина затвора 2000 мм
Ширина затвора 1200 мм
T-слоты (слайд) DIN 650 – 22 H12
Количество Т-слотов (слайд) 13 штук
Расстояние между Т-прорезями 150 мм
Открытие пресс-рамы
Боковое отверстие 900 мм
Переднее открытие 2200 мм
Зажим инструмента
Высота зажима инструмента (верхний
инструмент) 80 мм
Высота зажима инструмента (нижний
инструмент) 80 мм
Ширина слоя для зажима — верхний
инструмент 28,5 + 0,2 мм
Ширина слоя для зажима — нижний
инструмент 28,5 + 0,2 мм
Зажим инструмента — верхний
инструмент с помощью зажима болтов
Зажим инструмента — опускающий
инструмент с помощью зажима болтов
Система смены инструментов
Недоступна
Центрирование инструментов
Центрирование полос / планки
расположения
Вывоз металлолома
Длина лома (максимум) 50 мм
Ширина металлолома (максимум) 50 мм

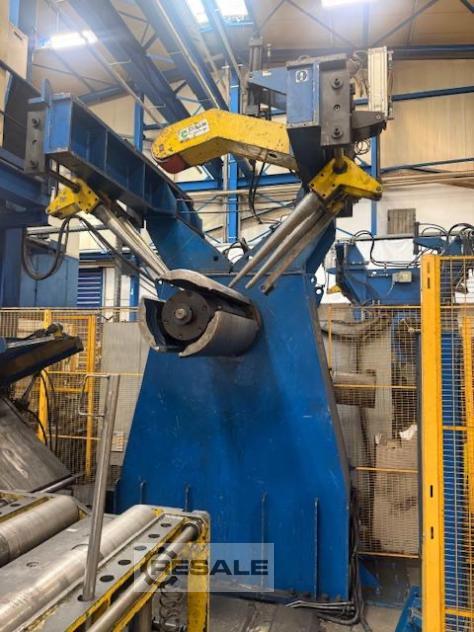

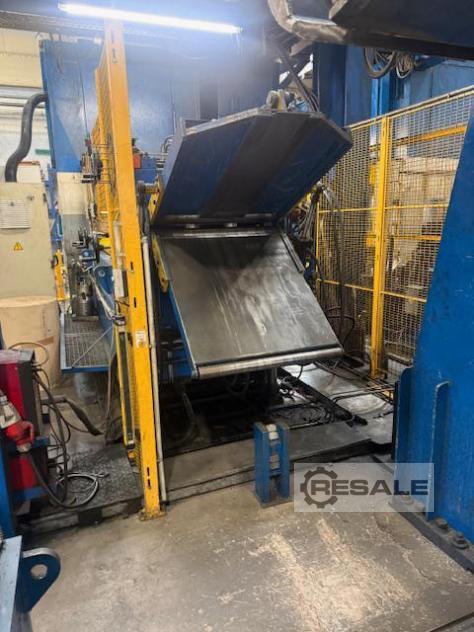

Система подачи катушек
Высота входа катушки — максимум 300
мм
Высота входа катушки — минимум 250 мм
Справка: измеряется с верхней части
пресс-стола
Ширина полосы — максимум 800 мм
Ширина полосы – минимум 50 мм
Длина подачи (при углу подачи 180)
Длина подачи на один удар
Толщина полосы — максимум 7 мм
Сечение полосы — максимум 2000 мм?
Внутренний диаметр катушки — минимум
508 мм
Внешний диаметр катушки — максимум 1900
мм
Вес катушки — максимум 15000 кг
Общие данные машины
Мощность главного двигателя 121 кВт
Длина машины 14000 мм
Ширина станка 6000 мм
Площадь машины: 82 м²
Ширина пресса 3300 мм
Глубина пресса 2200 мм
Высота пресса 5000 мм
Общий вес машины 50 т
Германия
