Após o abandono do negócio: Estamos a vender uma fresadora CNC com
uma área de trabalho de 3200 x 1510 x 300 mm
É utilizada, mas está bem mantida e funciona bem.
Era usado para fresar material em folhas. Muito bom, por exemplo, para
madeira, painéis de fachada ou cortes Eternit.
Tem 3 eixos com acionamento por cremalheira e pinhão

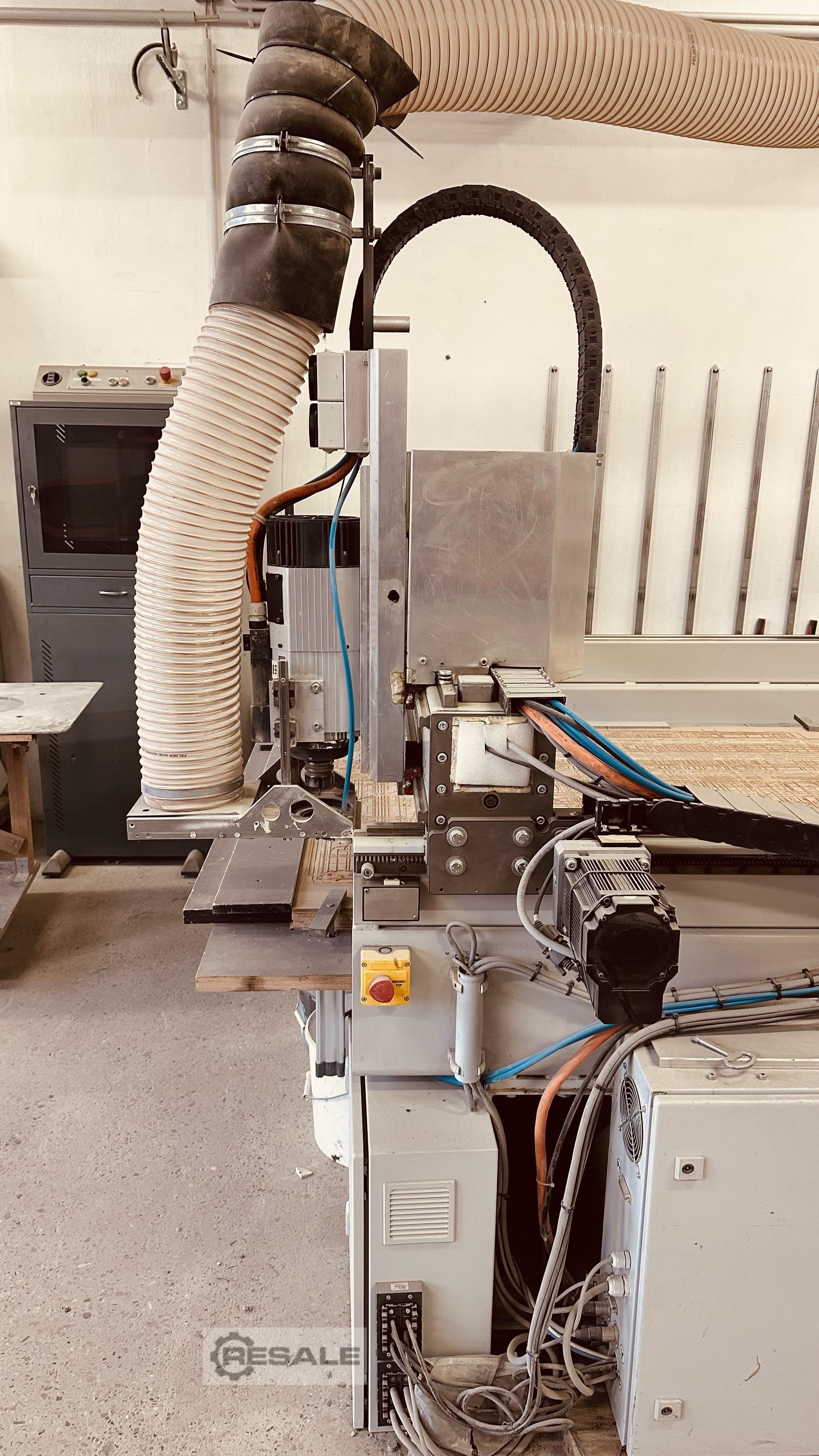

Fuso: Fuso HF arrefecido a ar ES915 3.8KW S1 4.6KW S6 60%
cerâmica/aço Rolamento
Com coletores ISO30 (nós fornecemos)
ATC do HSD com Trocador Automático de Ferramentas (acionado a ar)
TOP: Um fuso de substituição completo também está incluído,
acabado de ser reparado com rolamentos novos!

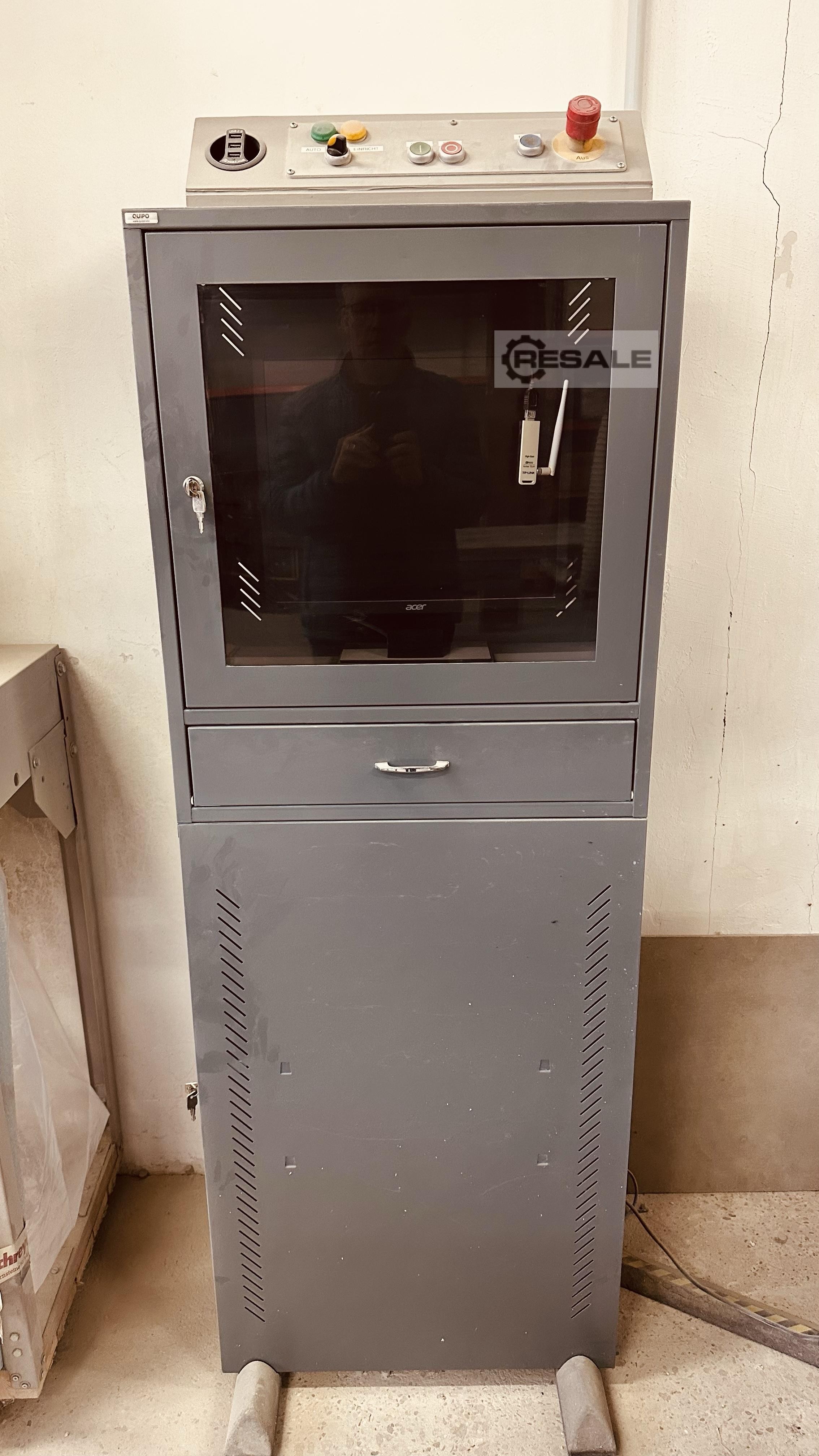

O comando é um controlo de eding no PC Windows, o PC está
incluído.

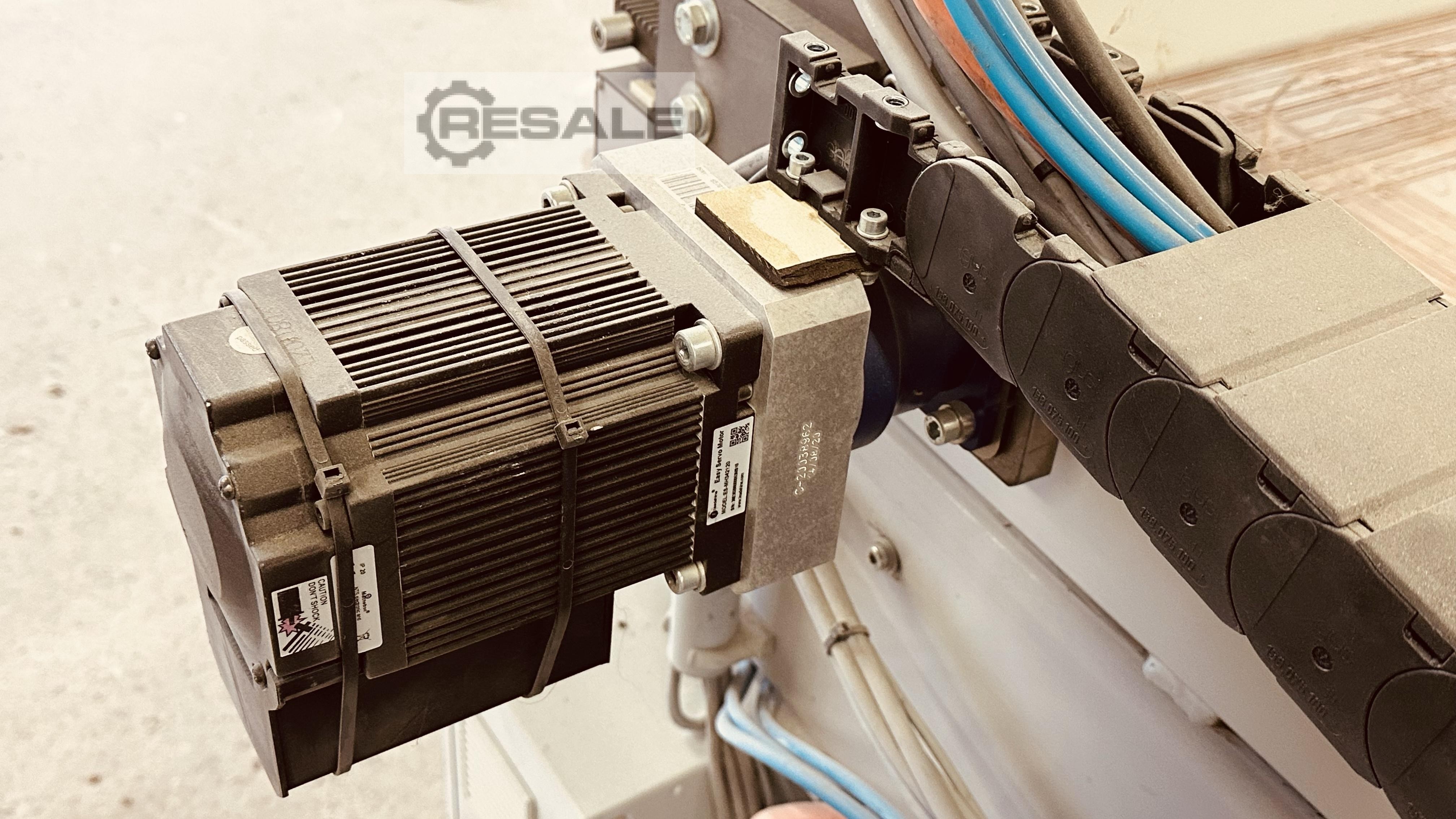

Uma conversão do eixo Y para um motor de passo fechado de 2 x 12 Nm
com caixas de velocidades alemãs Wittenstein muito precisas ocorreu
há 5 anos. O eixo X funciona com um motor de passo a passo de 9 NM, o
eixo Z também, e também tem um travão incorporado para segurar o
eixo.
Características de design importantes e notáveis

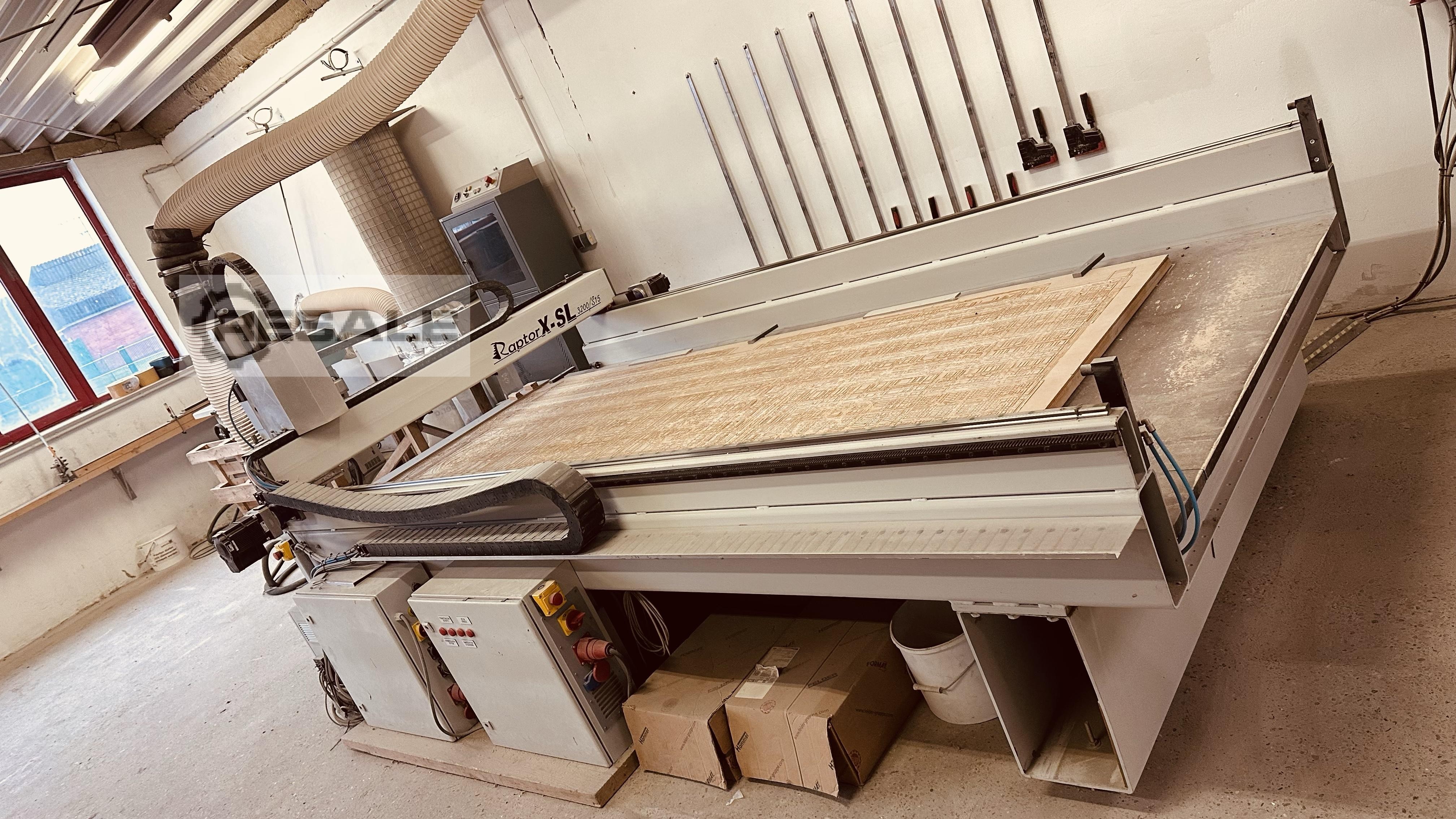

A versatilidade de um RaptorX-SL3200/S15 em design de pórtico de aço
é extremamente ampla devido à superfície de trabalho ajustável em
altura (altura de passagem sob a ponte variável: 150 mm, 300 mm ou
400 mm (até aproximadamente 600 mm fixos ao solo]) e a altura de
deslocamento de 300 mm no eixo Z.
Especificações, dimensões e preços
Especificações RaptorX-SL3200/S15
Superfície de fixação X -3500 x Y-1510 mm
Curso X 3200 mm
Curso Y 1510 mm
Curso Z de 300 mm de série, opcionalmente disponível com 600 mm
Altura de folga Z
(borda inferior da ponte e suporte do cortador no eixo até à borda
superior dos suportes da mesa) Variável: 150 mm / 300 mm / 400 mm /
dependendo da fixação dos suportes da mesa (opcional, preço
unitário 195,00 euros).
Ao fixar matéria-prima ao chão até 850mm (Atenção! Viagem X
limitada)
Velocidade de posicionamento X+Y / Z 40.000 mm/min máx. (em conjunto
com KinetiC-NC)
Velocidade de trabalho: máximo 20.000 mm/min / Curso 3D até
aproximadamente 10.000 mm/min. (dependendo da forma do contorno)
Entre-costura x 0,0213 S6261806 mm
Tamanho do degrau Y + Z 0,0113 mm
Aciona X / Y / Z Motor de passo fechado de 12 Nm e motor de passo a
passo de 9 Nm
Caixa de Velocidades Planetárias de Precisão de Baixa Jogada Tipo
X/Y/Z com 11000 Ncm de Binário
Guia linear X / Y / Z Hiwin 20mm / pré-carregado com 4 carros em cada
eixo
Interruptor de referência / interruptor de limite: 3 x sem contacto
em todos os eixos, um interruptor de limite/de referência
Monitorização do Espaço de Trabalho / Colisão por Software /
Monitorização de Colisão
Controlo 4-canais 4x 10 Ampere com potência / Micropasso 1/10º passo
/ Eixo de relé/arrefecimento
O 4.º canal é usado para operação de eixos rotativos ou facas
tangenciais, etc.
Controlo da fonte de alimentação 4 canais 380 Volt / 50 Hz
Peso total aprox. 1020 kg, incluindo controlo de 4 canais.
Construção e superfície: Construção em aço, completamente
revestida a pó, cinzento-claro
Alemanha
27404 Zeven
