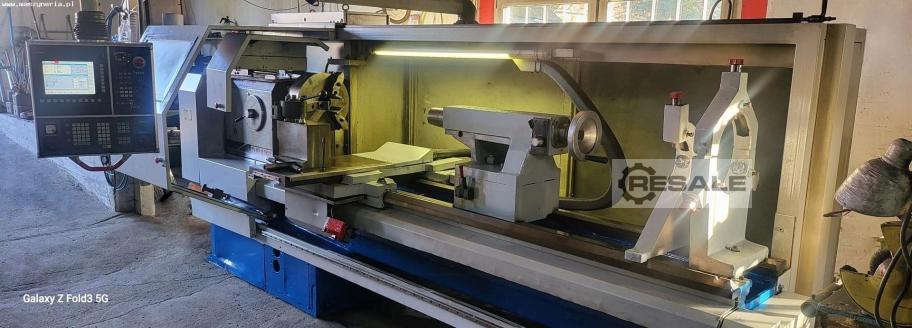

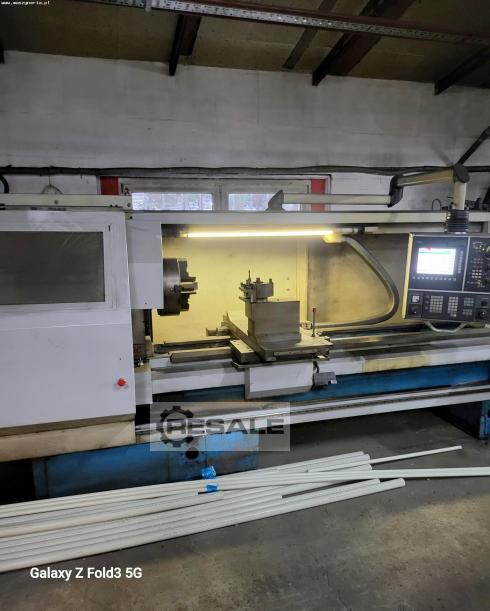

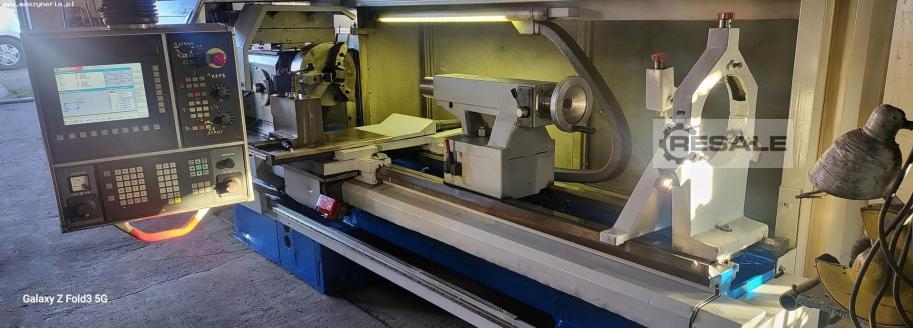

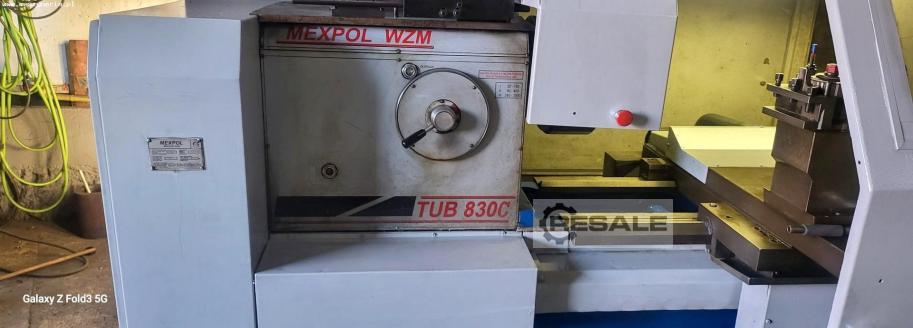

Le tour CNC MEXPOL TUB 830 C a été construit en 2007 en Allemagne
par MEXPOL Werkzeugmaschinen GmbH. La machine, avec ses vastes
capacités d’usinage, est un excellent choix pour la production en
unité et en série. Les pièces d’un diamètre maximum de 830 mm
sont usinées dans un grand espace de travail au moyen de composants
caractérisés par les meilleurs paramètres techniques. Pour obtenir
une dynamique d’avance et une répétabilité excellentes, les axes
X et Z sont entraînés par des propulseurs puissants de la célèbre
société SIEMENS. La conception rigide du TUB 830 C x 2250 élimine
à son tour toute vibration et oscillation, garantissant une
stabilité maximale du procédé même lors des défis les plus
intenses. Le tour CNC MEXPOL TUB 830C est proposé avec une large
gamme d’équipements, incluant un contrôle CNC avancé SIEMENS et
un poste d’outil MULTIFIX. Le poids total de la machine est de 4930
kg.
Spécifications techniques du tour métallique MEXPOL TUB 830 C
- diamètre maximal de rotation sur plateau : 830 mm
- diamètre maximal de rotation au-dessus de la culasse : 580 mm
- diamètre maximal de la barre : 103 mm
- longueur maximale de rotation en centres : 2250 mm
- rotation rapide sur les axes X,Z : 10 m/min
- plage de vitesses de la broche : 8-2000 tr/min
- nombre d’étages de réglage de la vitesse de la broche : 3
- Diamètre du roulement avant de la broche : 140 mm
- puissance d’entraînement par broche : 15 kW
- couple maximal de la broche : 2100 Nm
- Section transversale de l’outil : 32×32 mm
- Diamètre de la foreuse : 40 mm
- largeur du lit : 520 mm
- hauteur des centres au-dessus des guides de lit : 420 mm
- Diamètre de la quille de la crosse : 105 mm
- Extension de la quille de la crosse arrière : 200 mm
- cône de queue de la crosse : Morse 6
- Entraînement axe X : moteur SIEMENS 1FK7063-5AF71
- couple axe X : 11 Nm
- Entraînement à l’axe Z : moteur SIEMENS 1FK7100-5AF71
- couple axe Z : 18 Nm
- Capacité de la pompe de refroidissement : 25 l/min
- puissance du moteur de la pompe de refroidissement : 0,18 kW
- vitesse du moteur de la pompe de refroidissement (50 Hz) : 2800
tr/min
- puissance installée : 22 kW
- alimentation : 3x 400 V ; 50 Hz
- dimensions (L x Wide x H) : environ 5310 x 1650 x 2070 mm
- poids de la machine MEXPOL TUB 830 C : 4930 kg
Équipement du tour MEXPOL

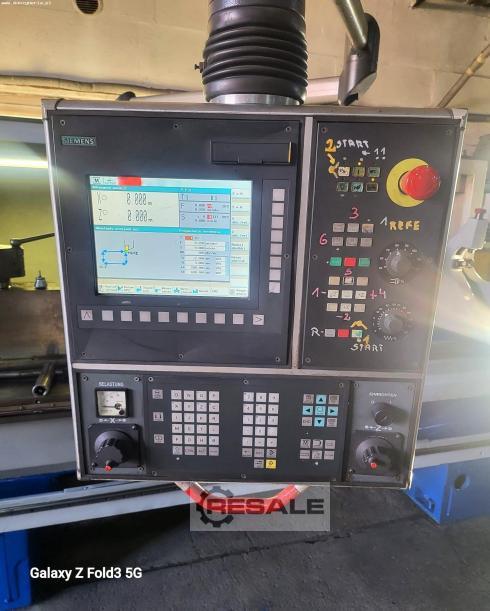

- Contrôle CNC : SIEMENS SINUMERIK 802D
- Lame Chuck Fi 400 mm
- Article d’outil MULTIFIX type C
- support fixe
- support mobile
- Centres
(Les paramètres techniques donnés peuvent différer légèrement de
la réalité. Une vérification des capacités réelles de la machine
proposée est requise.)
Pologne
