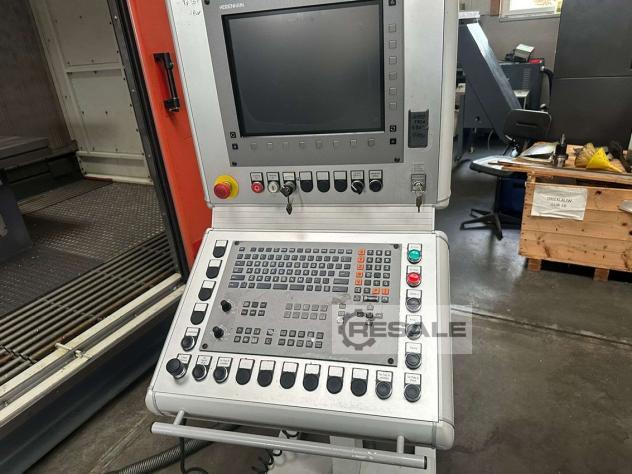

Contrôleur CNC : Heidenhain iTNC 530
Axes
Course sur l’axe X mm : 6000
Course de l’axe Y mm : 1200/1400
Course de l’axe Z mm : 1800 (H) / 1790 (V)
Degrés de l’axe C : 360º (0 001)
Degrés de l’axe A : ±180
Degrés de l’axe B : ±180
Traversée rapide m/min : 30
Table de travail
Dimensions de la table mm : 6000x1235

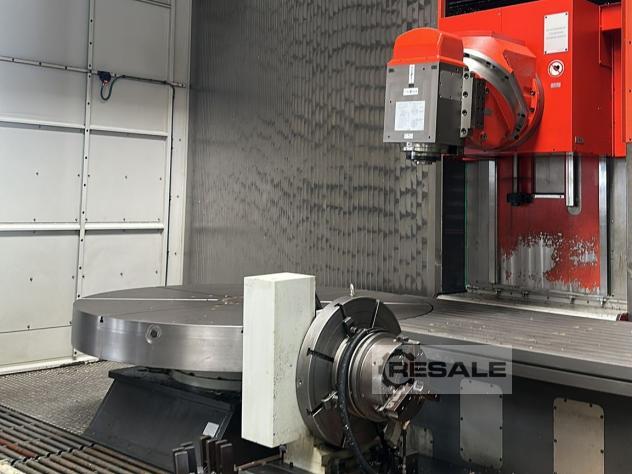

Fraisage/table tournante nc :
Dimensions de la table mm : 2200
Poids maximal de la pièce kg : 3000
Vitesse de rotation de la table : 200
couple maximal Nm : 4600
Broche
Vitesse de la broche : 8000
Puissance de la dérivation de la broche : 33/24 (40 %
ED/continuation)
Couple de la broche Nm : 382/278 (40/100 % ED)
Refroidissement
Refroidissement via la barre centrale de la broche : 40
Capacité du réservoir : 900
Système d’outils
Porte-outil : HSK-A 100
Emplacements pour magazines d’outils : 60
Avec des places voisines libres mm : 200
Avec les lieux voisins occupés mm : 104
Longueur maximale de l’outil mm : 460
Poids maximal de l’outil kg : 25
Temps puce à puce : 9,8
Équipement
Volant électronique
Convoyeur à puces

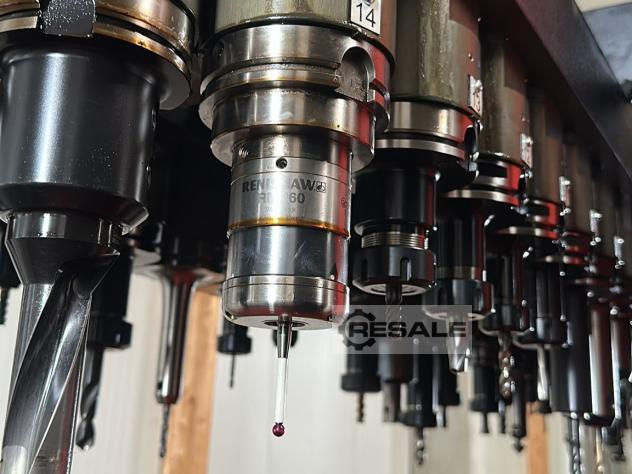

Sonde infrarouge
Alimentation interne de lubrifiant de refroidissement
Pistolet à rinçage
Mode de fonctionnement 4
Souffler de l’air à travers le centre de la broche sélectionnable
via la fonction M
Lumière de la zone de travail
Fonction d’importation DXF
Filtre à bande en papier
Porte automatique
Installation de tête d’indexation pour l’usinage d’arbres
Les essieux peuvent être verrouillés hydrauliquement grâce à la
fonction M

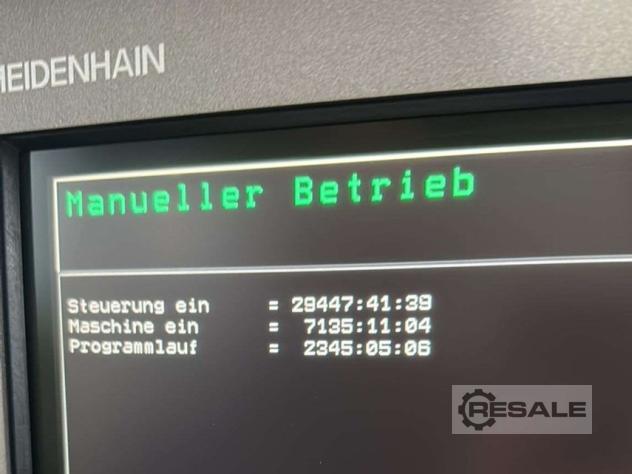

Temps de fonctionnement de la machine
Puissance : 29447
Fonctionnement de la broche : 2450
Dimensions / poids de base de la machine
Longueur mm : 12700
Largeur mm : 7800
Hauteur mm : 4700
Poids kg : 57000
Allemagne
40235 Düsseldorf
