DONNÉES TECHNIQUES :
Type : presse à jet d’encre numérique UV 5 couleurs avec unité
d’impression blanche séparée
Longueur : 4550 mm
Largeur : 1750 mm
Hauteur : 2200 mm
Poids : 3000 kg
Consommation électrique : 39 kW / 60 A
Alimentation électrique : 400 V, 3 Ph, 50 Hz
Alimentation auxiliaire : 230 V, 50 Hz (refroidisseur)
Consommation d’air : 100 NL/min
Capacité de refroidissement requise : 18 kW (60 000 BTU/h)
Interfaces données : USB 2.0, Ethernet
UNITÉ DE REFROIDISSEMENT (RECOLD RE-C 160 INERTE)
Capacité de refroidissement : 16 000 W
Type de réfrigérant : R134a
Charge de réfrigérant : 4,5 kg
Consommation électrique : 8,5 kW
Courant maximal : 15 A
TECHNOLOGIE D’IMPRESSION :
Technologie : Piezo DOD
Têtes d’impression : Xaar 1001
Résolution : 720 × 360 dpi
SYSTÈME DE DRUAGE UV :
Lampes UV : • 1× Hönle UV GOZ, 7,2 kW
• 1× FOZ UV Hönle, 7,2 kW
Épinglage : épinglage LED après les unités d’impression 1 et
5
Système d’extraction : unité intégrée de refroidissement de
lampe et de réduction des odeurs
SYSTÈME DE DURCISSEMENT AU GAZ INERTE :
Type : unité de durcissement réduite à l’oxygène
Consommation de gaz : < 6 m³/h
PARAMÈTRES WEB ET D’IMPRESSION :
Processus : lancer à jet
Largeur de toile : 350 mm
Largeur d’impression : 330 mm
Durée de répétition : 10–1000 mm
Précision du registre : ± 50 μm
Tolérance d’impression : • Distance simple : ± 0,2 mm
• Cumulé par mètre : ± 1,5 mm
Vitesse : • mode 4 couleurs : jusqu’à 48 m/min
• Encre blanche : jusqu’à 30 m/min
• Plage de vitesse réglable : 18–48 m/min
TRAITEMENT ET GESTION DU WEB :
Unité Corona : 1500 VA
Nettoyage de la toile : rouleau polymère LC 350
Unités antistatiques : 3 pièces
Guidage des contours : avant le module d’impression
Diamètre de roulis (déroulement/rembobinage) : max 610 mm
Poids en roulis (déroulement/rembobinage) : max 120 kg
Arbres : arbres pneumatiques extensifs, 76 mm
Table d’assemblage : table de coupe et d’épissage intégrée
SUBSTRATS SUPPORTÉS :
• Papier couché et non enduit
• PP, PE, PVC, POPP (blanc ou transparent)
• Papier aluminium (enduit ou non)
• Films PET
• Revêtements acryliques
• Amorces à base de CN
• Amorces à base de PET
• Amorces à dispersion hybrides
SYSTÈME D’ENCRAGE :
Type d’encre : Curable aux A51253474 UV, faible migration
Conformité alimentaire et pharmaceutique : contact indirect
Monomères libres : < 10 ppb
Couche d’encre : 8,2 g/m² à 100 % de couverture de la surface
Remplacement de la cartouche : possible lors de l’impression
Signal vide de la cartouche : optique ou acoustique
ENTRETIEN DE LA TÊTE D’IMPRESSION :
Système de recirculation de l’encre : conception fermée
Nettoyage automatique quotidien : nettoyage par aspiration avant
l’opération
Nettoyage manuel : chiffon sans peluches
LOGICIEL:
• Logiciel RIP : Esko Artwork
• Gestion des profils ICC
• Formats de données pris en charge : PDF-X1, PDF-X3, EPS, IA
• Stockage interne pour les conceptions
• Mise en place du stockage pour un nombre illimité de types de
substrats

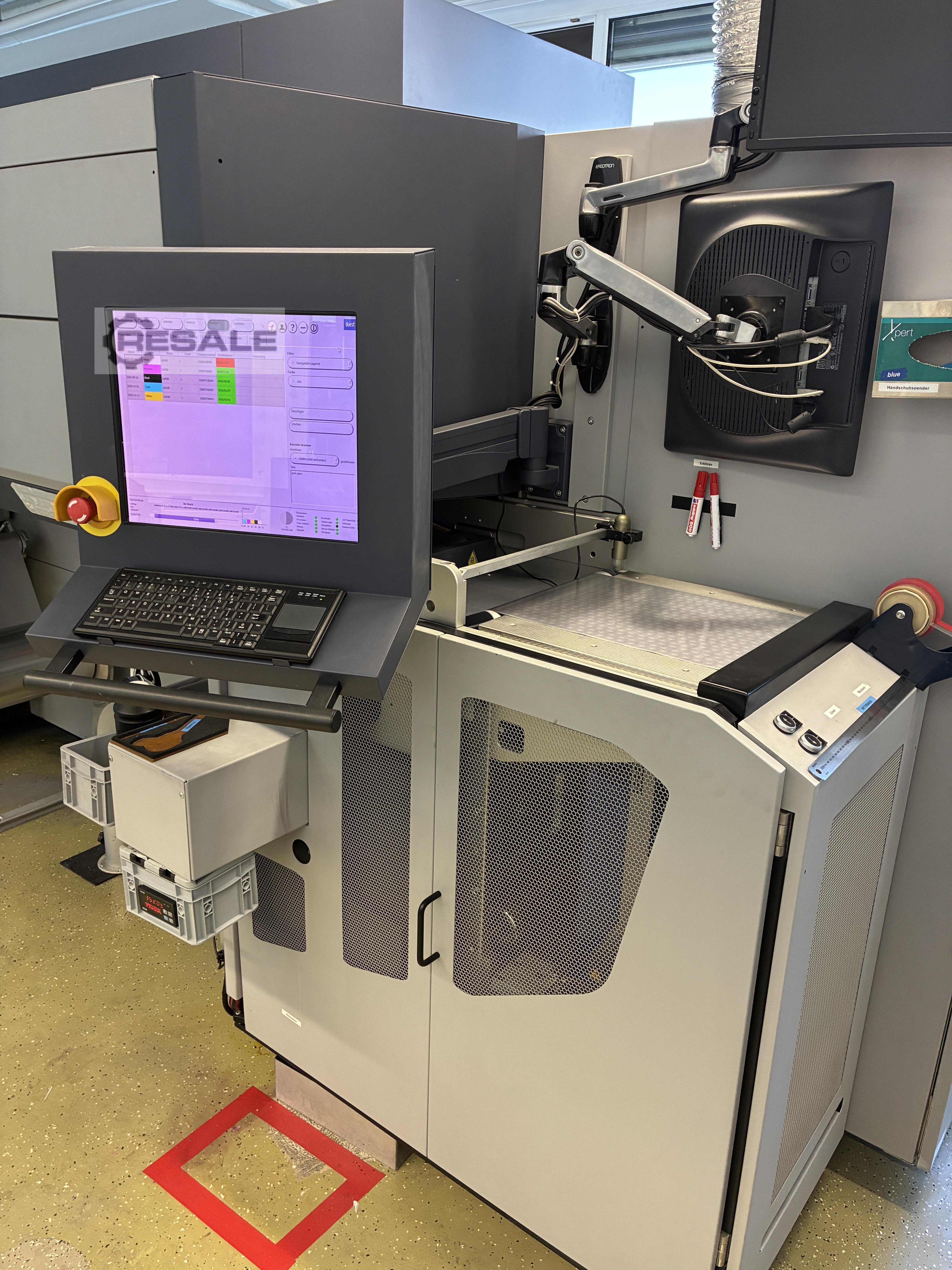

• Panneau opérateur à écran tactile
CONTRÔLE ET SÉCURITÉ :
• Surchauffe de la lampe UV et surveillance de la fonction
• Verrouillage de la machine en cas de défaillance du système
UV
• Avertissement de niveau d’encre
• Arrêt d’urgence
