Système de revêtement en poudre pour grandes pièces inchKigo
O.E.inch
Exemple : (tous les groessen sont réglables individuellement)
Espace nécessaire : 30 x 15 mètres
Taille-pièce : L= 6.200mm B= 2.300mm H= 2.000mm

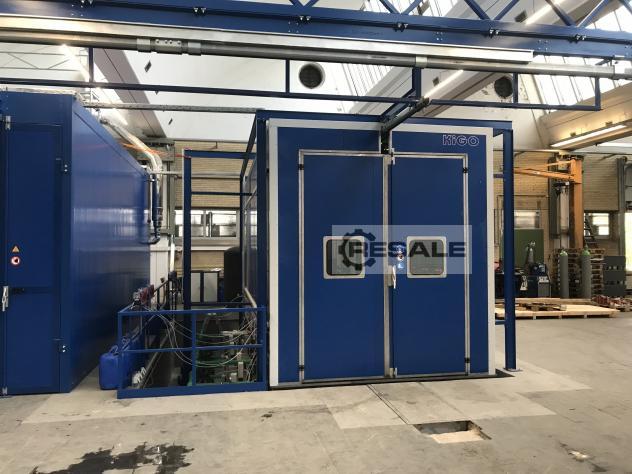

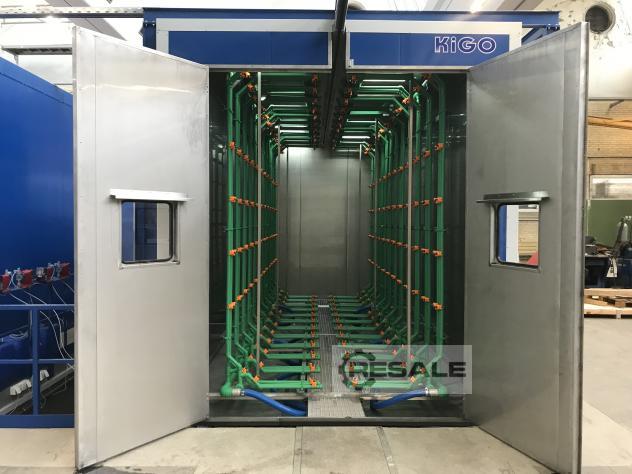

Cabine de nettoyage à l’automate incl. couronne de sprueh
1 dimensions de la cabine
Laenge 9.000 mm
Largeur 4.500 mm
Hoehe 3.400 mm

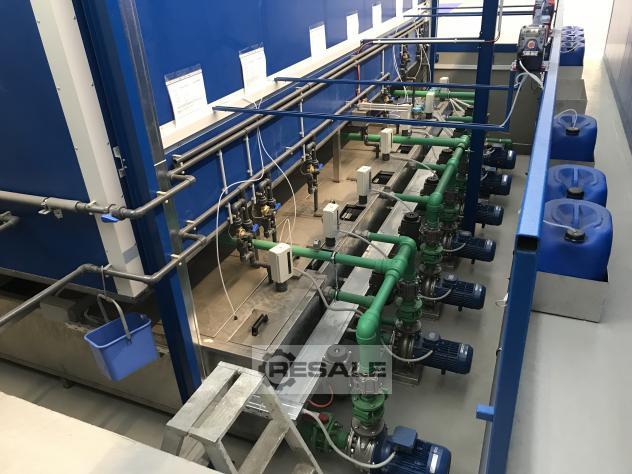

2 Dimensions des réservoirs
Laenge 1.200 mm
Largeur 850 mm
Hoehe 1.000 mm
2 dimensions de la cabine
Complet
Laenge 9.140 mm
inclus réservoirs largeur 5.580 mm
Hoehe 4.200 mm

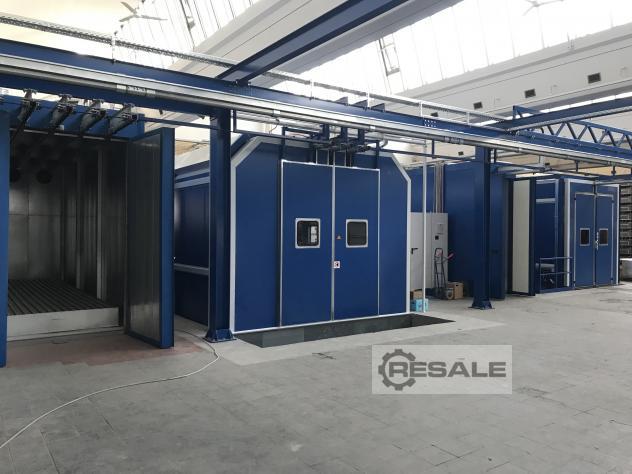

Cabine de revêtement praticable, revêtement manuel
1 Dimensions Cabine Laenge 9.000 mm
Largeur 4.500 mm
Hoehe 3.400 mm
2 Dimensions cabine d’aspiration inclusive
Laenge 10.125 mm
Largeur 4.500 mm
Hoehe 3.400 mm
Four à poudre
1 massif intérieur laenge 6.500 mm
2 massifs intérieurs Largeur 2.500 mm
3 massifs intérieurs 2.950 mm
4 masures extérieures incl. langue thermobloque 7.600 mm
5 échelle extérieure incl. Thermoblock Largeur 2.800 mm
6 massifs extérieurs incl. Thermoblock Hoehe 3.100 mm
Système de foeder manuel
Le système de foeder se compose de:
1. Structure de traeger composée d’éléments en acier, 120x120m/
IPE 160
2. Appareils roulants - N° 9862 GL 4 Stueck
3. Commande pneumatique pour le verrouillage - Déverrouillage au
cours de la remise 4. Système de rails - n° 9060 - 234 mètres
5. Appareils roulants - n° 9862 GLHT 24 Stueck
6. Raccords - Nr.9061M 34 Stueck
7. Pinces de fixation - No. 9067/180 234 Stueck
8. Stopper -Nr. H6156760 9169 21 Stueck
9. Verrouillage mobile - Nr. 9601 VM 6 Stueck
10. Verrouillage rigide -Nr. 9601 VF 17 Stueck
Commande électrique
L’unité de commande électrique est divisée en commande
électrique et automatique.
Avec elle, nous pouvons contrôler toutes les unités que nous avons
en tête et nous pouvons être composées de:
- PLC
- Écran tactile 5 » couleur -easy view-
- Modem
- Interrupteur à aimants thermiques. Sécurité (Telemechanique,
Siemens, ABB).
- Câbles, supports, tubes, etc.
Transport et montage
Les frais de transport ainsi que les services d’assemblage complets
sont inclusifs.
Services de construction (sont fournis par vous).
Allemagne
