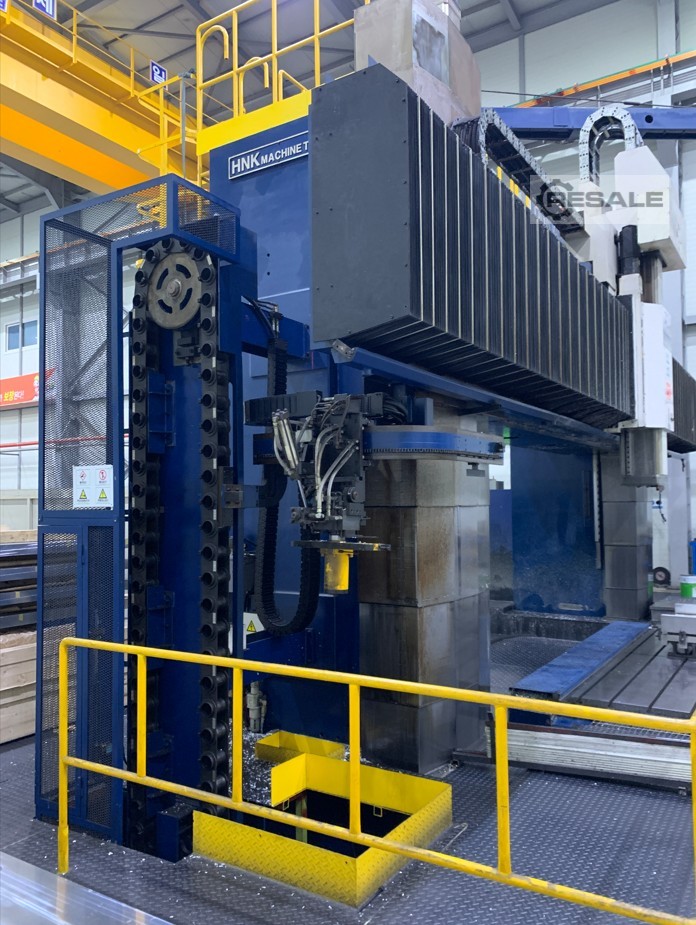

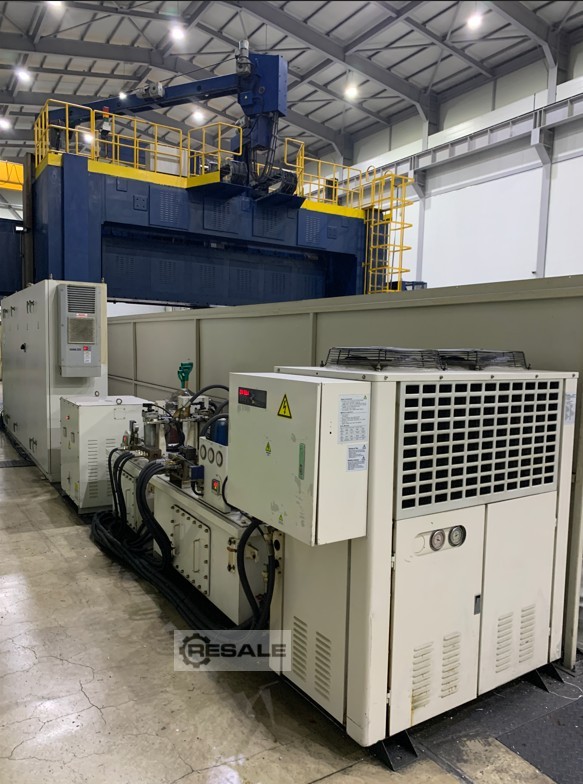

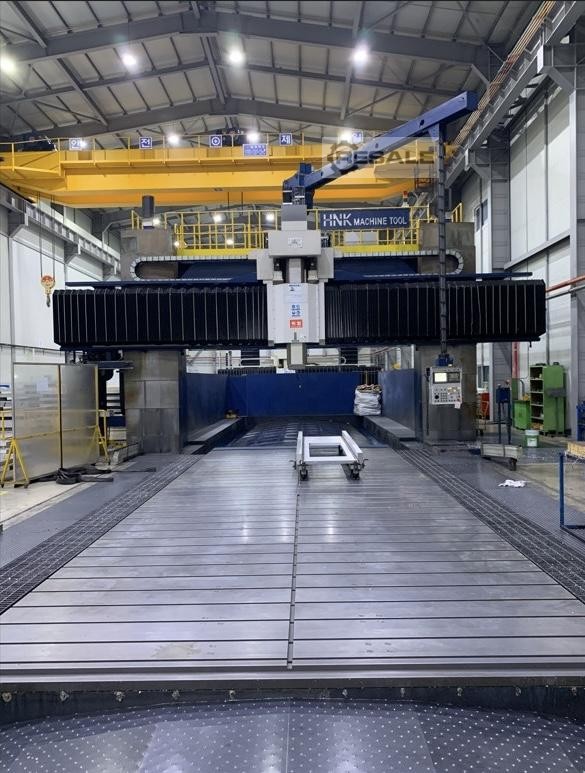

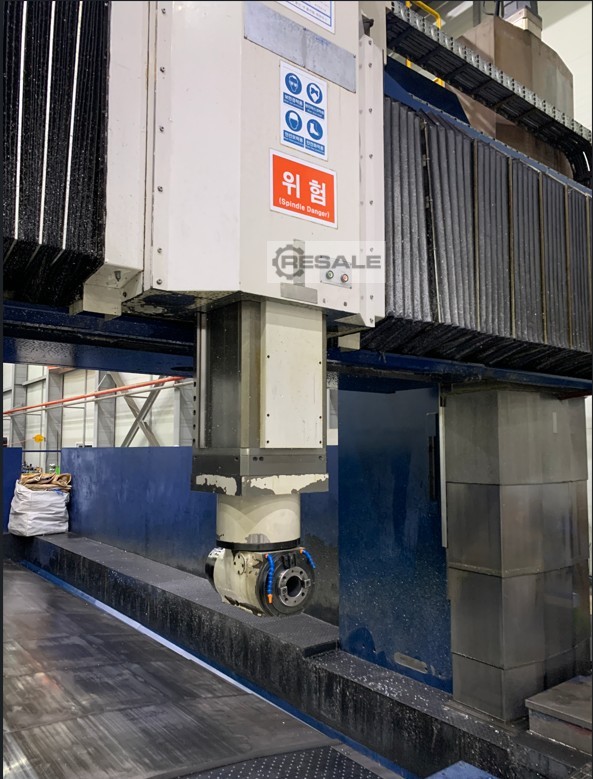

HNK HPM Double Column 5-Face Machining Center Year: 2011 CNC: Fanuc 31i-MA Status: Under power Main specifications: X travel: 10,250 mm Y travel: 6,400 mm Z travel: 800 mm W travel: 2,000 mm Table: 4,000 × 10,300 mm Work area: 4,000 × 10,000 mm Maximum load: 50,000 kg Between columns: 5,300 mm Height clearance: 2,600 mm Spindle: 5–6,000 rpm Spindle power: 22/25 kW Maximum torque: 600 Nm Ram: 380 × 380 mm Tool shank: BT50 ATC: 60 tools Scales on X/Y/Z/W CTS Rigid tapping Right-angle head Extension head 2 chip conveyors + chip bucket This is a very large-capacity HNK machine designed for heavy and oversized workpieces, with 5-face machining capability and a maximum table load of 50 tons. The machine is currently under power and available for inspection.
5 axes Centre de sciage, de perçage et de fraisage - portail de 9 mètres de long (longueur d’usinage de 7 ou 4 mètres) pour tous les matériaux de profilage et de tuyauterie - Aluminium - Acier - Acier inoxydable - Plastiques - Matériaux composites de fibres comme CCA et CFK - Forage + filetage, Forage, fraisage + fraisage à vis à angle libre - par exemple, scier les profilés en acier jusqu’à 15 mm Épaisseur murale - Matériaux en verre ou en fibre de carbone jusqu’à 25 mm Épaisseur murale Plus grand diamètre de lame de scie 500 mm Longueur d’usinage la plus grande sur 5 pages - Édition 9.000 mm Coupe de pièce la plus grande 650 mm x H 450 mm Plage de travail à cinq essieux 9.000 mm x 475 mm x H 450 mm Puissance de propulsion à broche 18 kW à 60% ED - 15 kW à 100% ED Régime de broches de fraisage jusqu’à 24.000 tr/min Chargeur d’outils revolver po ...
5 axes CNC - Centre de traitement du profil de portail pour tous les matériaux - aluminium - acier - acier inoxydable - plastiques - métaux colorés. Perçage + perçage de filetage, perçage, fraisage + fraisage, ainsi que scies à angle libre - par exemple, profilés en acier scies jusqu’à 6 mm d’épaisseur de paroi Plus grand diamètre de lame de scie 500 mm Plus grande longueur d’usinage 7.000 mm Plus grande section de pièce 650 x H 300 mm Aire de travail à cinq essieux 6.400 mm x 480 x H 300 mm Puissance d’entraînement à 17 kW à 100 % ED Vitesses de fraisage jusqu’à 24.000 tr/min Chargeur d’outils de transport pour 12 pièces d’outils Enregistrement d’outils HSK 63 Vitesses d’urgence jusqu’à 100 m/min / accélération 2,5 G Espace (armoire électrique et pupitre) environ 9 m x 2,5 m x H 2,6 m Poids environ 5 000 kg. Équipement: - ...
X-voyage: 700 mm Y-voyage: 550 mm Z-voyage: 450 mm Contrôle Heidenhain Atek HS Plus Taper fuseau HSK 40E Vitesse de fuseau 42.000 tr/min ATC 24 postes Table de serrage 900 x 550 mm Poids de la machine vers 6,5 t
