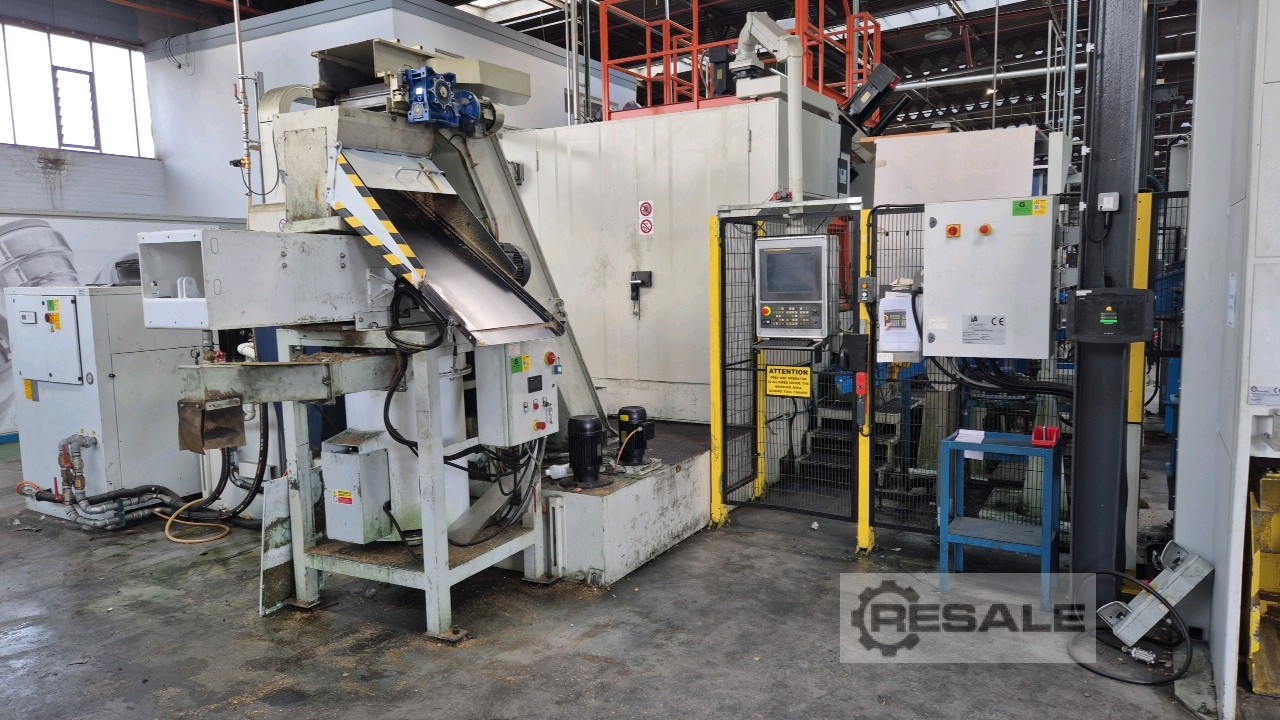

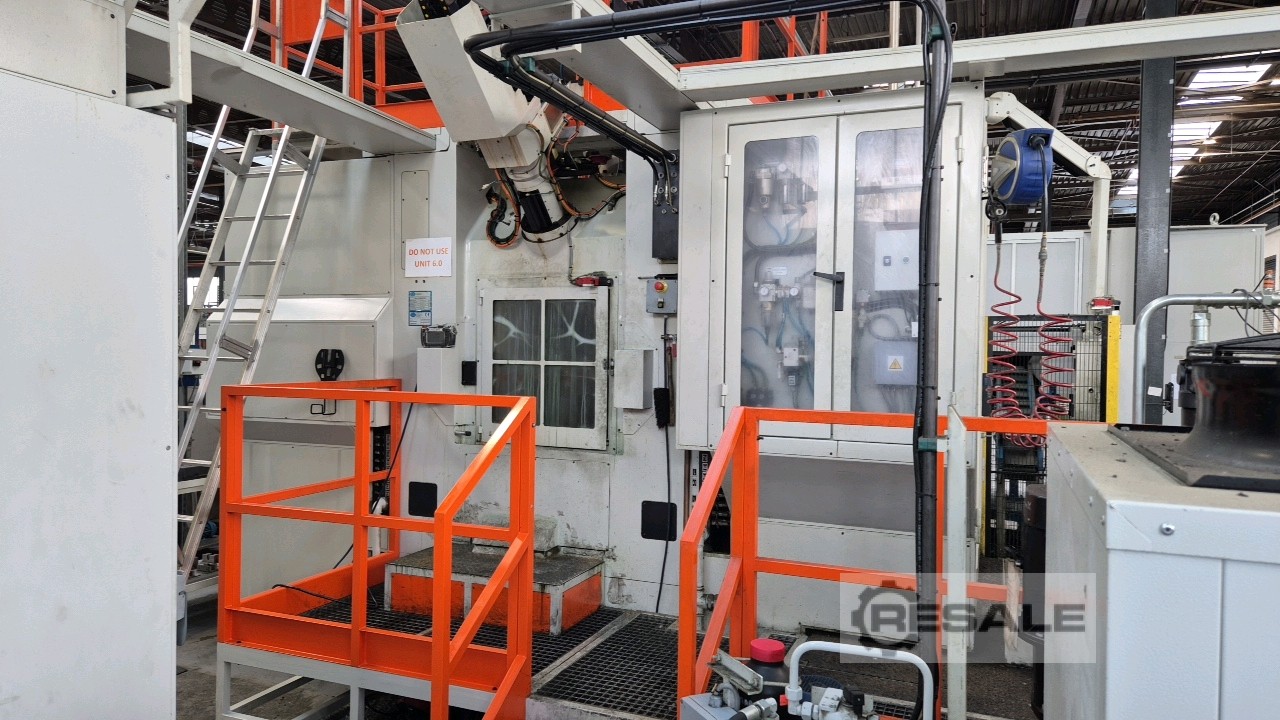

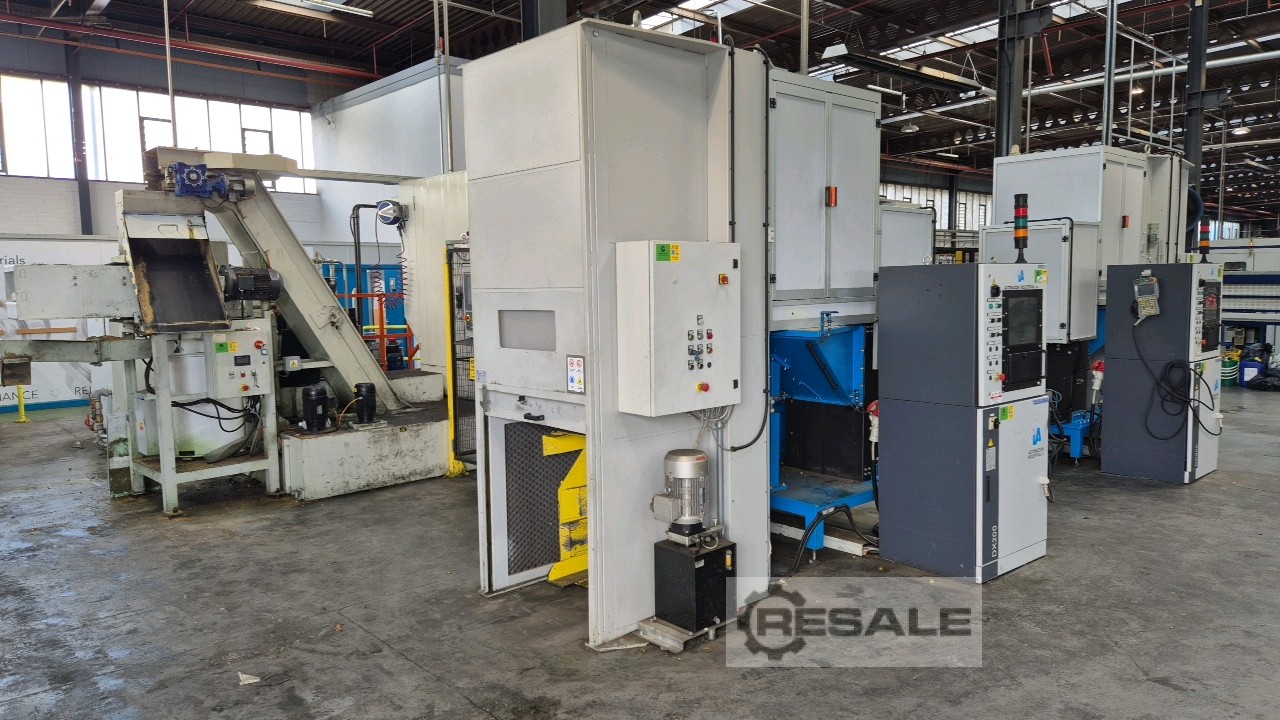

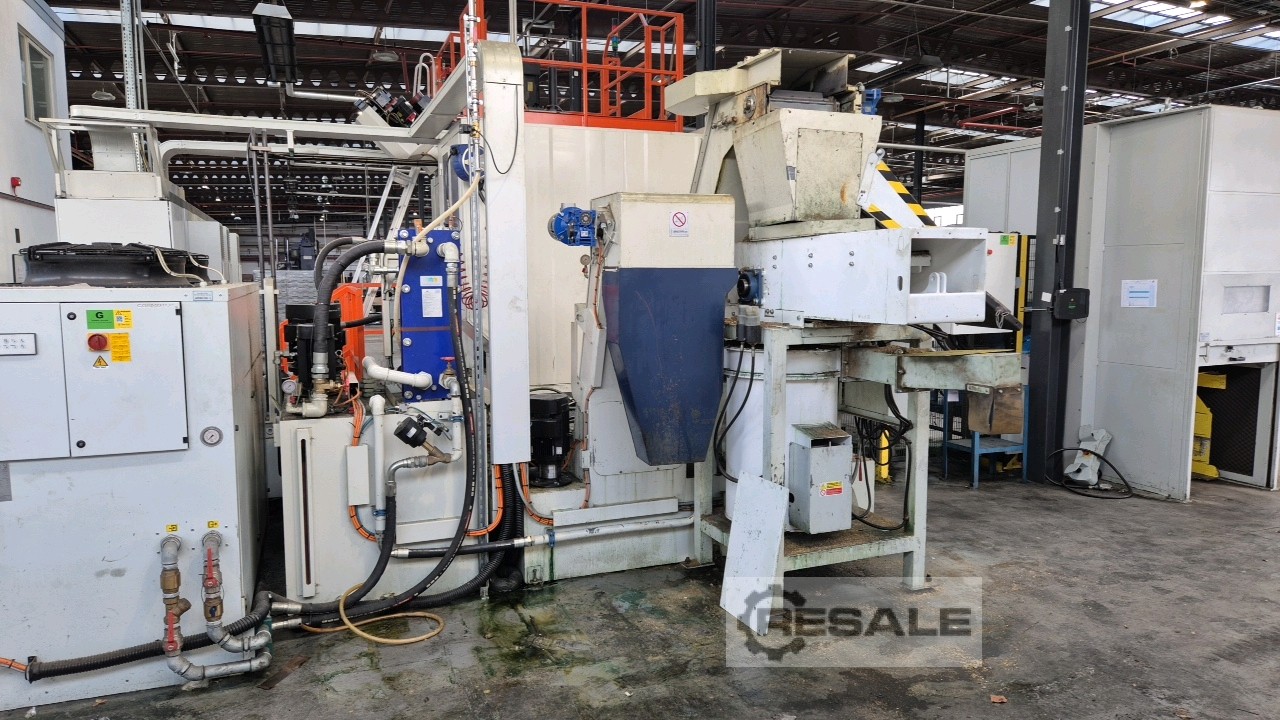

BTB TRO 8S 14U ISO 40 CNEL Machine de transfert (2017)
Informations de base :
Constructeur : BTB Transfer SPA, Italie
Numéro de série : BB 881-2017
Année de construction : 2017
Masse : 23 000 kg (23 tonnes)
Analyse machine :
Une machine de transfert rotative de haute précision
Un type spécialisé d’équipement de fabrication automatisée
utilisé pour la production à grande série.
Production automatisée multi-stations
Traitement complexe des pièces avec plusieurs opérations
Spécifications techniques
Stations : 8 stations d’usinage
Unités : 14 unités d’usinage
Système de contrôle : Commandé par CNC (probablement Siemens ou
Fanuc)
Interface d’outillage : norme ISO, facilitant la compatibilité avec
divers outils
Capacités d’usinage : Opérations simultanées multi-axes, incluant
le perçage, le fraisage, le taraudage et le tournage
Manutention des pièces : systèmes automatisés de chargement et de
déchargement
Système de refroidissement : Alimentation intégrée de liquide de
refroidissement haute pression
Conique d’outil ISO 40 - un système standardisé de conicisation de
broche
CNEL : Indique que la machine respecte des normes européennes
spécifiques d’émissions de bruit
Caractéristiques opérationnelles
Précision : Haute répétabilité et précision pour des composants
à tolérance serrée
Efficacité : Conçue pour un fonctionnement continu avec un temps
d’arrêt minimal
Flexibilité : Capable de gérer une variété de géométries et de
tailles de pièces
Maintenance : Équipé de systèmes de diagnostic pour la maintenance
prédictive
Équipement de levage/manipulation :
Castelletto Uzzone ERI-2000
Modèle : ERI-2000
Numéro de série : 1257
Année : 2017
Puissance : 2,2 kW
Capacité : 2000 kg (2 tonnes)

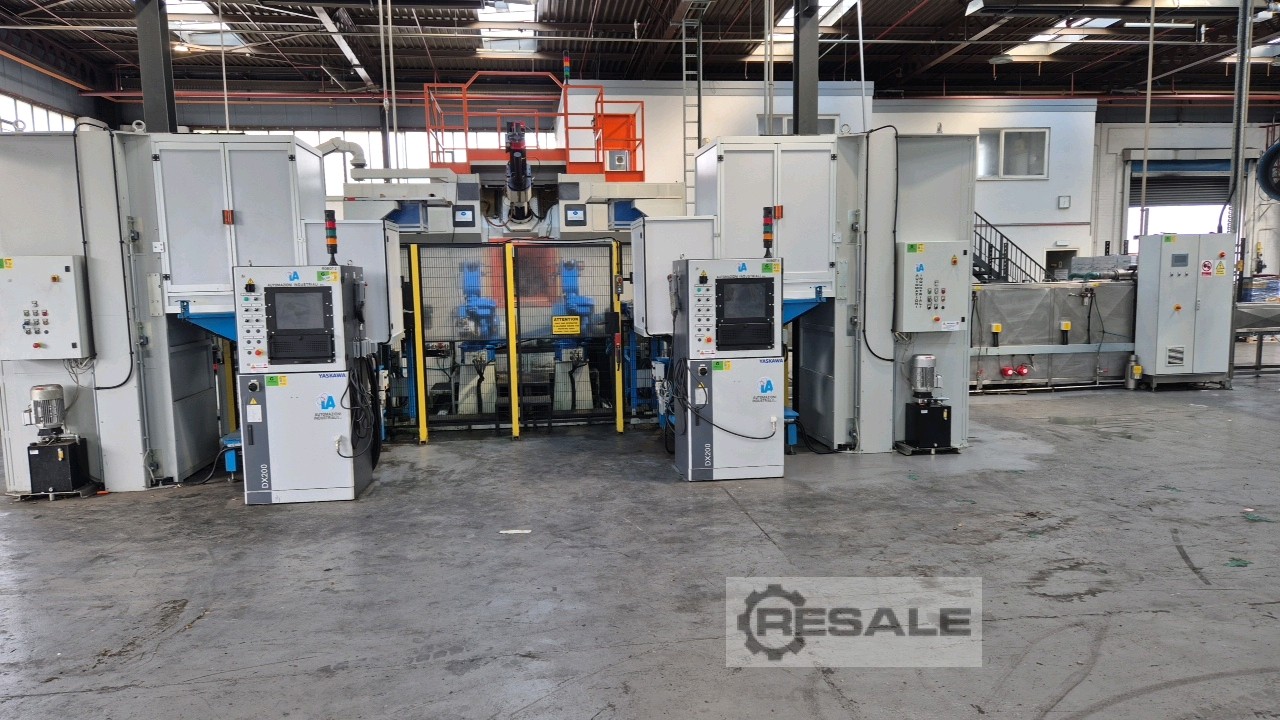

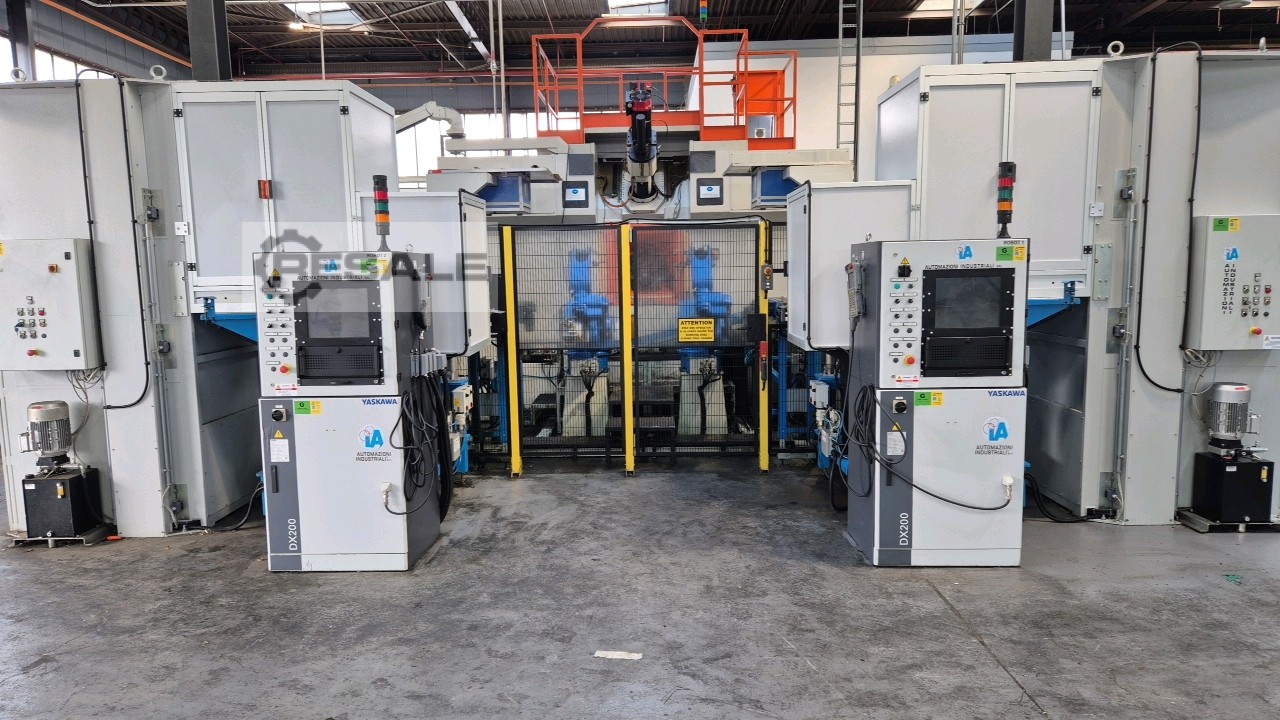

Système robotique :
Autoazione Industriali, type : R.C.S.T./C.VIS. ;
Détails du système :
Fabricant : Automazione Industriali (entreprise italienne
d’automatisation)
Année : 2017
Type : R.C.S.T./C.VIS. (probablement système de contrôle robotisé
avec H6152481 vision par ordinateur)

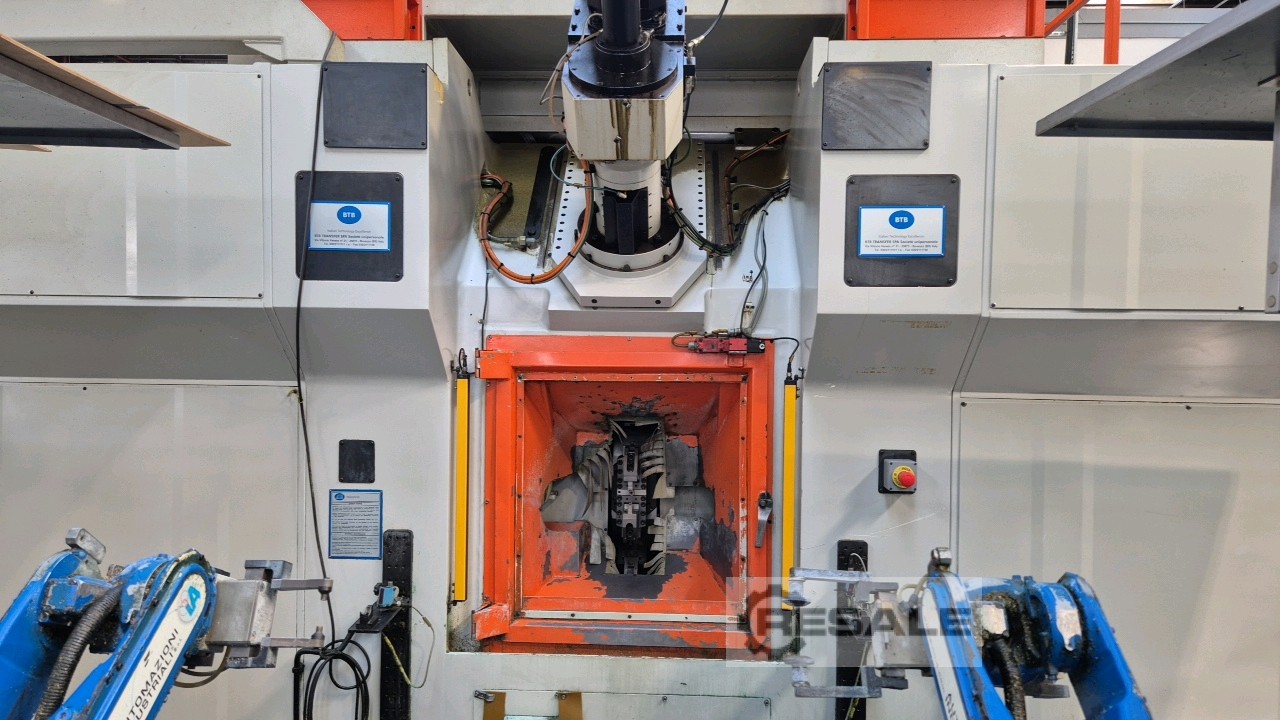

Robots : Deux unités MH24 de Yaskawa Motoman :
Spécifications du Yaskawa Motoman MH24 :
Données clés de performance :
Charge utile : 24 kg
Portée : 1 717 mm
Répétabilité : ±0,08 mm
Axes : bras articulé à 6 axes
Poids : Environ 540 kg par robot
Manette : DX200 ou NX100 (selon la configuration)
Caractéristiques techniques :
Vitesse maximale :
J1 (axe S) : 170/s
J2 (axe L) : 170/s
J3 (axe U) : 175/s
Enveloppe de travail : portée sphérique de 1 717 mm
Montage : Options de montage au sol, au plafond ou en angle
Classification de protection : IP67 (poignet), IP54 (bras)
Intégration système (R.C.S.T./C.VIS.) :
Système de vision par ordinateur - Pour la reconnaissance et le
positionnement des pièces
Coordination double robotique - Capacité d’opération
synchronisée
Système de contrôle avancé - Intégré à la rétroaction visuelle
Royaume-Uni (United Kingdom)
Doncaster
