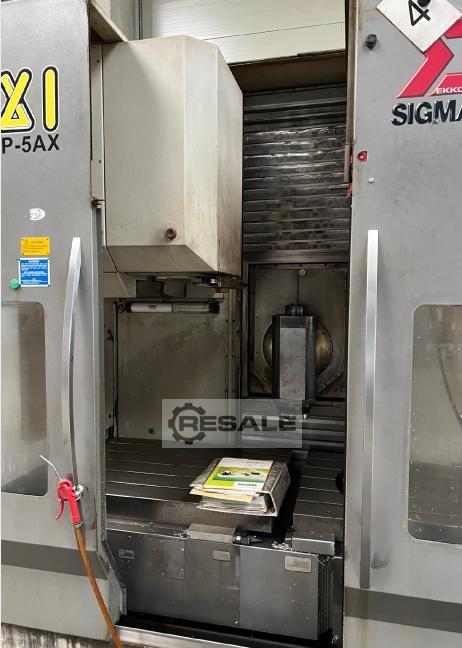

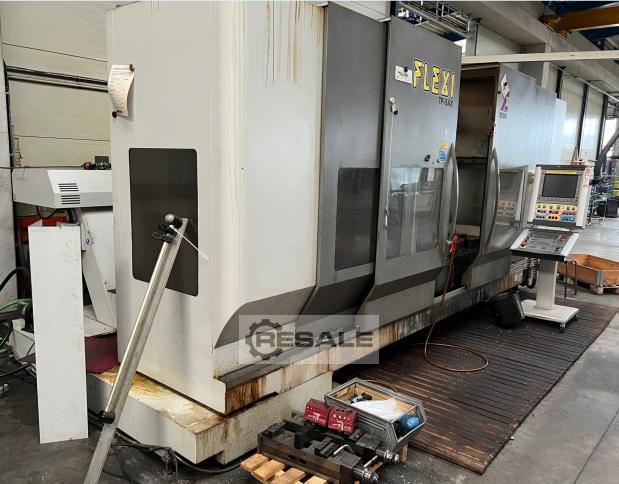

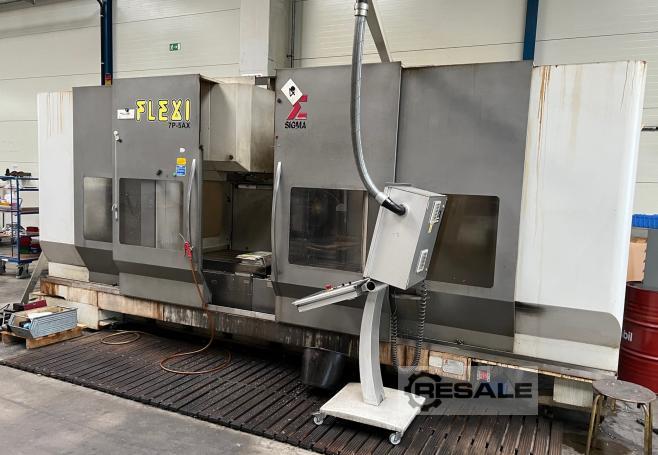

Centro de Mecanizado
Fabricante: SIGMA
Tipo: FLEXI 7P-5AX
Año de fabricación: 2006
Tabla:
Superficie de trabajo/mesa utilizable mm:
2x (1.000x730)
1x (2.075x730)
Tocadiscos utilizables para superficies de trabajo: 660
Dimensiones de la pieza en el tocadiscos máximo: 860 x 700 mmm
Carga máxima de la mesa:
2x (1.400) kg
1x (2.500) kg
Carga máxima del tocadiscos: 1.000 kg
Altura mesa / suelo: 900 mm
Tabla de ranuras en T: 6 x 18 x 125 mm (número x ancho x espacio)
Mesa rotatoria de ranuras en T: radial 8 x 18 mm
Movimientos en el eje
Curso X: 2x1.500 mm
Viaje Y: 700 mm
Viaje Z: 945 mm
Ejes de distancia de viaje (B-C) longitudinales: B = + - 110 / C =
360
Travesía rápida (X): 40 m/1
Travesía rápida (Y-Z): 50 m/1
Travesía rápida (B-C): 60 g/min.
Husillo motor: Asincrónico
Portaherramientas: HSK-A63
Velocidad del husillo: 18.000 min-1
Rendimiento de corte
Producción obtenida con acero 60-70 kg/mm2
Potencia máxima: 25 kW
Par máximo de motor: 120 Nm

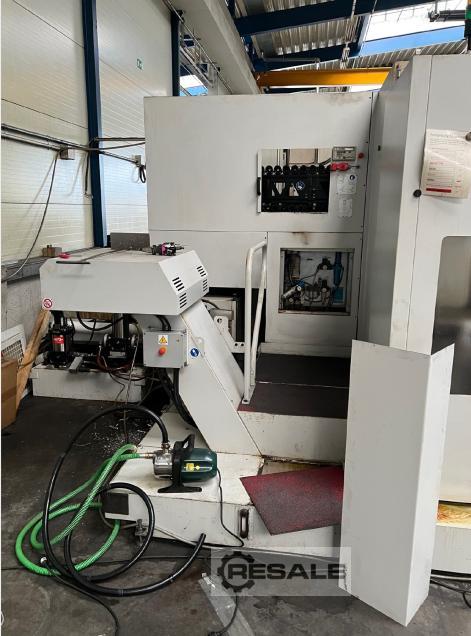

Transportador de astillas
Cargador de cadena con 2 direcciones de recorrido
Número de plazas: 40
Selección de herramientas: ALEATORIA
Tipo de cambiador de herramientas:
Brazo con doble agarre, M62388 accionado electromecánicamente
Portaherramientas: Nº: 40 DIN 69871-A
Herramientas vecinas máx. : 80 mm (40-50 lugares)
Dimensiones máximas de la herramienta: 300 mm (40-50 lugares)
Longitud máxima de la herramienta: 300 mm
Peso máximo de la herramienta: 8 kg
Fuente de alimentación:
Línea trifásica 400V 50Hz
Carga conectada: 55 kW
Corriente nominal: 100 A
Presión de aire comprimido: 6 bar
Consumo de aire comprimido NLite r/h: 150 (9m3/h) 6 bar
Iluminación en el lugar de trabajo: 4
Peso aprox.: 15.000 kg
Alemania
Baden Württemberg
